H7230是一款內置功率MOS管，高效率、 高精度的開關降壓型大功率LED恒流驅動芯片。

H7230采用固定關斷時間的峰值電流控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶需求而改變。簡易的外圍元件，通過調節外圍的電流采樣電阻，可以達到控制高亮度LED燈的驅動恒定電流，使LED燈亮度達到預期亮度。

H7230支持PWM調光和線性調光兩種調光功能，給DIM腳提供PWM信號或1.1-3.2V模擬信號，就可以做相應的調光方式設置。

H7230內部還集成了VDD穩壓管以及智能過溫保護功能，大大的提高系統的可靠性。

H7230采用ESOP-8封裝，芯片底部設計散熱片焊盤連接于內置MOS漏極SW腳，可以使芯片有效散熱以提高系統的穩定性。



內置100V低內阻MOS

輸出電流可高達1.5A

寬壓3.6V-85V輸入范圍

高效率：可達93%以上

工作頻率達1MHz

支持PWM調光和線性調光

支持關斷時間可調

內置智能溫度保護,高溫掉電流

內置VDD穩壓管



典型應用：

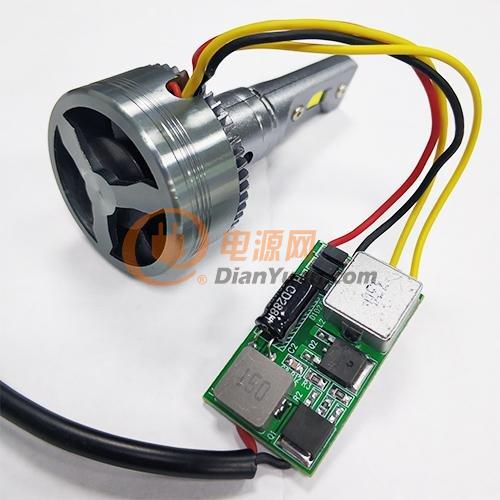

自行車，電動車，摩托車等車燈應用，強光手電，LED射燈，大功率LED照明，LED背光驅動

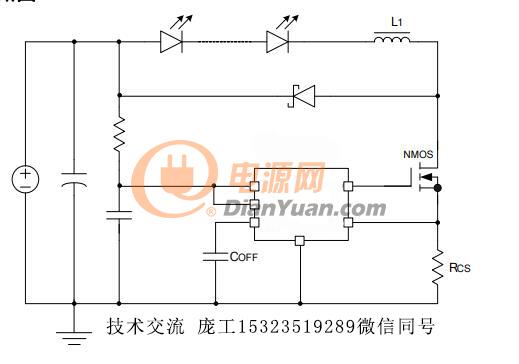

典型原理圖：

※ 方案名稱：開關降壓型 LED 恒流驅動器---H7231

※ 方案描述：

H7231是一款高效率、高精度的降壓型大功率 LED 恒流驅動控制芯片。

H7231采用固定關斷時間的峰值電流控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變。

H7231通過調節外置的電流采樣電阻，能控制高亮度 LED 燈的驅動電流，使 LED 燈亮度達到預期恒定亮度。

在 DIM 端加 PWM 信號，可以進行LED 燈調光。DIM 端同時支持線性調光。

H7231內部集成了 VDD 穩壓管以及過溫保護電路，減少外圍元件并提高系統可靠性。

H7231采用 SOT23-6 封裝。

※ 方案特點：

◆寬輸入電壓范圍：3.1V~100V

◆高效率：可高達93%

◆支持 PWM 調光和線性調光

◆工作頻率達：1MHz

◆CS 電壓：250mV

◆芯片供電欠壓保護：2.6V

◆關斷時間可調

◆智能過溫保護

◆內置 VDD 穩壓管

※ 應用場合：

◆自行車、電動車、摩托車燈

◆強光手電

◆LED 射燈

◆大功率 LED 照明

◆LED 背光
