保姆級電源入門：一款3843做的BUCK電源

大家好，我是電源網的蘭波。最近在學習開關電源技術，我計劃用3843來實現一些列的電路拓?fù)?，包括：BUCK、BOOST、SEPIC、FLYBACK、單管正激、雙管正激。一邊學習、一邊動手做出來、一邊在論壇分享。我之前做過很長一段時間的編程工作，讀的也是文科，學習電源還是比較費勁的，幸虧我認識很多的大咖，可以向他們請教。我寫的帖子應該是比較入門級的，淺顯易懂的，我希望文科生也能看得懂。另外我的帖子都會動手制作實物，理論結合實踐。爭取做到保姆級分享，知無不言，只是水平有限，不對之處還請輕噴。當然我也不知道會學到什么程度，平時工作也比較忙，學到哪算哪吧。

為什么都用3843來實現呢？有如下幾個原因：① 不能用集成度太高的芯片，否則很多技術細節大家無法學到。② 用同一個芯片，這樣可以降低大家熟悉不同芯片的學習成本。而且不同電路還可以互相對比，觸類旁通。③ 3843和3842是開關電源里非常經典的芯片，期眾基礎好，資料多。而且這個芯片現在還有很多公司在用，市場上有大量的產品在出貨。④ 這個芯片比較便宜，淘寶上都出都有賣。

最近我的BUCK電源做出來了，我設計這個電源的參數規劃如下：

① 輸入10-32V DC，輸出5V DC。需要在這個范圍內，占空比波形穩定，環路穩定。

② 這個電源負載主要是一個5歐姆的水泥電阻，輸出電流大概1A。

③ 這個電源要實現基本的防反接保護，短路30秒以內不會燒壞元器件。

④ 這個板子以學習為目的，不追求優化、效率、電磁兼容，也不是工業產品。所以這些方面不會作為重點（主要是我也不會）

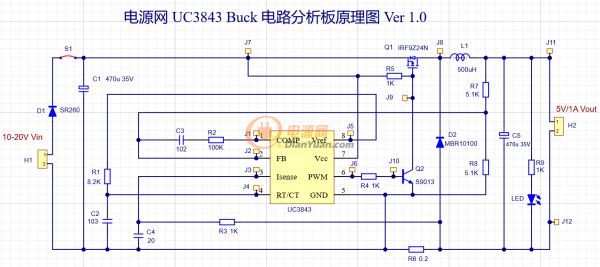

這個板子的電路圖如下：

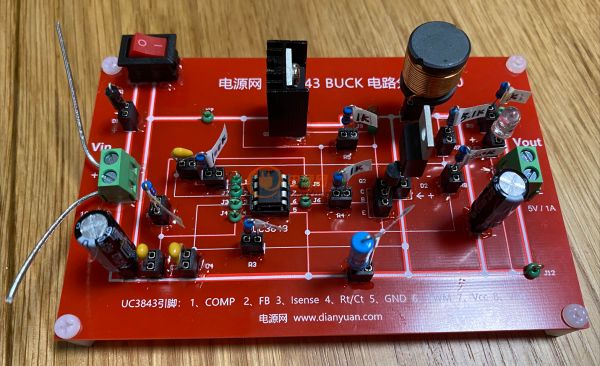

這個板子我做成可插拔的形式了，里面的元器件隨時可插拔替換，方便我們做對比分析。板子上有大量的探針，方便查看波形，可以360度無死角查看工作狀態：

最后再說下，我為什么用3843呀。其實3842的知名度更高，用3843的原因主要是3843的電壓范圍更大，這是我想要的，其他這兩個IC沒啥區別，可以替換著使用。

另外，我上傳一格3842/3843的中文規格書，很多一手資料大家可以在里面查：

uc384X中文手冊.pdf

另外這個板子大家也可以在淘寶上購買，自己回去動手做實驗，看波形：

https://item.taobao.com/item.htm?spm=2013.1.w4023-23283061880.7.5c1762eaDgbhzF&id=640498760288

今天就發到這里呀，以后有時間了，我就過來慢慢更新，歡迎大家收藏回帖。你的回帖就是我最大的鼓勵。 ：）

全部回復(42)
正序查看
倒序查看
2021-04-10 20:43
這年頭老板都親自出來寫帖子了，唉，讓我等屌絲情何以堪。
1
回復
蘭波
LV.8
3
2021-04-10 22:11
@hello-no1
這年頭老板都親自出來寫帖子了，唉，讓我等屌絲情何以堪。
哈哈，目標不同，我是把學習當yu樂。：）  玩玩電源蠻有意思的。我肯定到不了版主大人的程度的。
0
回復
2021-04-11 00:01
我的天
0
回復
人參果
LV.4
5
2021-04-11 12:08
文科轉理科需要從頭來過。不敢想象，還編程。
0
回復
2021-04-11 12:36
呀~老板來親自操刀啦！嘿嘿嘿
0
回復
蘭波
LV.8
7
2021-04-11 13:13
@川理學子
呀~老板來親自操刀啦！嘿嘿嘿
川里，見笑了，有內容了，還請你多多補充呀。
0
回復
2021-04-11 13:21
實驗教學選型很不錯
0
回復
2021-04-11 13:51
@蘭波
川里，見笑了，有內容了，還請你多多補充呀。
一起學！習一起學習！
0
回復
2021-04-11 20:59

頂

0
回復
蘭波
LV.8
11
2021-04-12 08:37
@世界真奇妙
頂
謝謝版主，多多指教。
0
回復
蘭波
LV.8
12
2021-04-12 09:01


這是本電路板的工作原理，幾個要點：

① 我們假設輸入是10V，目標輸出是5V。我們知道BUCK電路是降壓電路，我們看看他是如何穩定降壓到5V的。

② 整個電路是由1個司令（IC）和4個士兵（Q1、L1、D1、C1）來協作完成的，我們來看5個人的分工。

③ 先介紹4個士兵：Q1是開關管，他接受信號(PWM）來控制電路的高速開關。L1是電感，他可以將電能轉換成磁能，沒有電壓的時候，它又能把磁能轉化成電能釋放。D1是二極管，它是一個單向閥門，電流只能從一個方向流過它。C1是電容，它可以儲存電能，釋放電能。

④ 3843芯片就是將軍，他指揮4個士兵分工協作。將軍有2只眼睛和1個手。一只眼睛耵著輸出電壓：高于目標值（5V），他就會命令Q1關斷，別給后面輸出能量了。低于目標，就叫Q1開通，輸送能量。另一只眼睛盯著輸出電流，高了就關Q1。兩只眼同時盯著，誰先高了都關Q1。

⑤ 再分別介紹一下4個士兵的其他本領：Q1一般是用三極管、mos、igbt來實現，我這里用的是P型mos，為什么這么用，以后再說；L1是電感，電流會流過他。流過他的電流不能突然變化，他會慢慢的讓流過他的電流達到最大，釋放的時候，電流也是慢慢變小。D1功能比較簡單，他在這里起到續流的作用。就是Q1關斷時，L1釋放電能，得有一個回路，就會流經他。這個理解起來需要花點時間，以后再說；C1是電容，他也是儲能器件。他和電感不同得是，電流不能通過他，他是個蓄水池，他可以維持電壓的穩定。以后我們會把C1去掉，做實驗，這樣很多工作波形就能看得很清楚了。


1
回復
jlh213
LV.6
13
2021-04-12 09:55
@hello-no1
這年頭老板都親自出來寫帖子了，唉，讓我等屌絲情何以堪。
老板威武！
0
回復
2021-04-12 09:56
我的天，這真的是蘭總嗎，給蘭總點贊。
0
回復
2021-04-12 10:00
@蘭波
謝謝版主，多多指教。

蘭老板過謙

0
回復
ymlh924
LV.2
16
2021-04-12 10:04
欣賞！
0
回復
2021-04-12 10:09

歡迎老板大駕！

多多發帖，出個系列

0
回復
2021-04-13 08:09
@電源網-靜靜
歡迎老板大駕！多多發帖，出個系列[圖片]
蘭總出帖，靜靜還不趕緊加個精。
0
回復
yanyan372
LV.2
19
2021-04-13 10:27
0
回復
2021-04-13 10:37
@qinzutaim
[圖片]蘭總出帖，靜靜還不趕緊加個精。
老板說要低調，把加精的機會留給廣大網友。要保密
0
回復
蘭波
LV.8
21
2021-04-13 12:05
@qinzutaim
[圖片]蘭總出帖，靜靜還不趕緊加個精。
版主大人，加精就不需要了，給自己加個雞腿。
0
回復
蘭波
LV.8
22
2021-04-13 13:49

BUCK電路本質是通過控制開關管（MOS管）的開通和關閉的時間比例來控制輸入往輸出的輸送能量的大小。舉個大家都能懂的例子：一個馬路上的紅綠燈。綠燈讓車輛通行（電流），紅燈禁止同行。我們是不是可以通過控制一個周期內綠燈的時間比例，來控制通過路口的車流？一次紅燈時長加綠燈時長叫周期，周期的倒數叫頻率；一次綠燈時長除以周期叫【占空比】。這個在電路里是一樣一樣的。

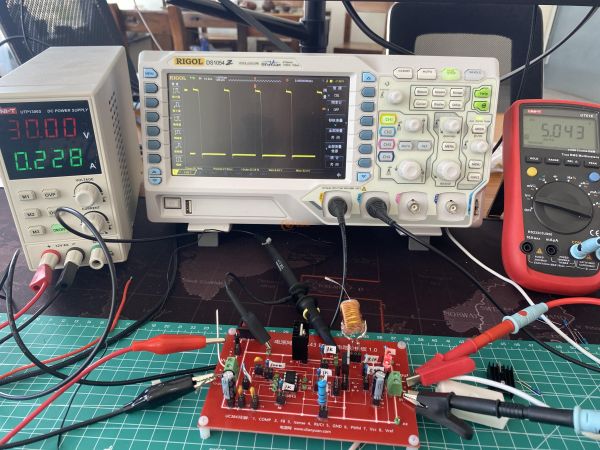

我們來做實驗，把示波器的探頭地夾住J7和J8，得到下面MOS的三張波形：


一：輸入10V，輸出4.9，此時的占空比是61%。頻率是37KHz，周期是27微秒。



二：輸入20V，輸出5.0，此時的占空比是31%。頻率是37KHz，周期是27微秒。


三：輸入30V，輸出5.0，此時的占空比是20%。頻率是36KHz，周期是28微秒。


我們通過輸入10、20、30V三種情況，可以等處結論：Vout（輸出電壓） = Vin（輸入電壓） X D（占空比）。大家有可鞥有疑問：10V X 0.6  = 6V、20V X  0.3 = 0.6V，30V X 20% = 6V，不是5V呀？我們故意讓輸出是6V的（通過調整取樣電阻R7,R8來實現），因?yàn)閙os后面好多元器件都會占用輸出電壓（壓降），那多出來的1V就是用來彌補他們用的。


這個帖子大家知道一些宏觀的東西就好了：什么是占空比，占空比有什么作用，什么是開關周期、開關頻率，BUCK里Vout = Vin X D（當然要考慮電路中一些元器件的壓降）


我問大家一個問題呀。3843不是頻率是固定的么？為啥輸入不同，頻率會有一些微小的變化呢？這個正常嗎？是不是芯片輸入電壓高了，影響了參考電壓，從而影響了頻率？


0
回復
2021-04-13 14:27
親自操刀電源，，強
0
回復
蘭波
LV.8
24
2021-04-13 14:38
@XHH9062
親自操刀電源，，強[圖片][圖片]
謝謝，我的刀只能殺點小螞蟻。
0
回復
2021-04-13 20:08
@蘭波
BUCK電路本質是通過控制開關管（MOS管）的開通和關閉的時間比例來控制輸入往輸出的輸送能量的大小。舉個大家都能懂的例子：一個馬路上的紅綠燈。綠燈讓車輛通行（電流），紅燈禁止同行。我們是不是可以通過控制一個周期內綠燈的時間比例，來控制通過路口的車流？一次紅燈時長加綠燈時長叫周期，周期的倒數叫頻率；一次綠燈時長除以周期叫【占空比】。這個在電路里是一樣一樣的。我們來做實驗，把示波器的探頭地夾住J7和J8，得到下面MOS的三張波形：一：輸入10V，輸出4.9，此時的占空比是61%。頻率是37KHz，周期是27微秒。[圖片]二：輸入20V，輸出5.0，此時的占空比是31%。頻率是37KHz，周期是27微秒。[圖片]三：輸入30V，輸出5.0，此時的占空比是20%。頻率是36KHz，周期是28微秒。[圖片]我們通過輸入10、20、30V三種情況，可以等處結論：Vout（輸出電壓）=Vin（輸入電壓）XD（占空比）。大家有可鞥有疑問：10VX0.6 =6V、20VX 0.3=0.6V，30VX20%=6V，不是5V呀？我們故意讓輸出是6V的（通過調整取樣電阻R7,R8來實現），因?yàn)閙os后面好多元器件都會占用輸出電壓（壓降），那多出來的1V就是用來彌補他們用的。這個帖子大家知道一些宏觀的東西就好了：什么是占空比，占空比有什么作用，什么是開關周期、開關頻率，BUCK里Vout=VinXD（當然要考慮電路中一些元器件的壓降）我問大家一個問題呀。3843不是頻率是固定的么？為啥輸入不同，頻率會有一些微小的變化呢？這個正常嗎？是不是芯片輸入電壓高了，影響了參考電壓，從而影響了頻率？

答案在上表的最下一行，這是TI的規格書，只給出了VCC供電12V---25V的頻率穩定度。言外之意，超出此范圍頻率穩定度不保

0
回復
2021-04-13 20:41
@蘭波
BUCK電路本質是通過控制開關管（MOS管）的開通和關閉的時間比例來控制輸入往輸出的輸送能量的大小。舉個大家都能懂的例子：一個馬路上的紅綠燈。綠燈讓車輛通行（電流），紅燈禁止同行。我們是不是可以通過控制一個周期內綠燈的時間比例，來控制通過路口的車流？一次紅燈時長加綠燈時長叫周期，周期的倒數叫頻率；一次綠燈時長除以周期叫【占空比】。這個在電路里是一樣一樣的。我們來做實驗，把示波器的探頭地夾住J7和J8，得到下面MOS的三張波形：一：輸入10V，輸出4.9，此時的占空比是61%。頻率是37KHz，周期是27微秒。[圖片]二：輸入20V，輸出5.0，此時的占空比是31%。頻率是37KHz，周期是27微秒。[圖片]三：輸入30V，輸出5.0，此時的占空比是20%。頻率是36KHz，周期是28微秒。[圖片]我們通過輸入10、20、30V三種情況，可以等處結論：Vout（輸出電壓）=Vin（輸入電壓）XD（占空比）。大家有可鞥有疑問：10VX0.6 =6V、20VX 0.3=0.6V，30VX20%=6V，不是5V呀？我們故意讓輸出是6V的（通過調整取樣電阻R7,R8來實現），因?yàn)閙os后面好多元器件都會占用輸出電壓（壓降），那多出來的1V就是用來彌補他們用的。這個帖子大家知道一些宏觀的東西就好了：什么是占空比，占空比有什么作用，什么是開關周期、開關頻率，BUCK里Vout=VinXD（當然要考慮電路中一些元器件的壓降）我問大家一個問題呀。3843不是頻率是固定的么？為啥輸入不同，頻率會有一些微小的變化呢？這個正常嗎？是不是芯片輸入電壓高了，影響了參考電壓，從而影響了頻率？
老板的活干得真細致，本人玩了30年384X，從未關注過這個問題。
0
回復
蘭波
LV.8
27
2021-04-14 11:52
@世界真奇妙
老板的活干得真細致，本人玩了30年384X，從未關注過這個問題。[圖片]
30年了呀！??！太好了，找到行家了，以后多罩著我呀。 ：）
0
回復
2021-04-14 17:28
@蘭波
30年了呀?。?！太好了，找到行家了，以后多罩著我呀。：）

30年前，也就是1991年，國內開關電源用的IC是494、3524，當時比較新的就是3525。沒有384X。

當時，北京所有賣電源IC的商店都沒有UC384X，只有一家，某國企是UC384X的代理商，它在市里有個商店在銷售UC384X。

當時，我在國企（北京電力電子新技術研究開發中心）上班，奉領導之命，仿制一款進口（美國）電源。IC是DIP8封裝，字全被打磨掉了，我根據PCB繪制了原理圖，再依據IC各個腳的功能，在某國企（生產電源用IC，例如7805）的資料室，查到了是UC3842。此后，領導給了我一本UNITRODE的器件手冊，有4到5厘米厚。

UC384X是美國UNITRODE最成功的發明創造，開創了開關電源的控制從電壓型轉向電流型。也可以說，開創了開關電源的新時代

現在絕大多數電源IC都是在此基礎上發展改進的

UNITRODE是美國公司，幾年前已經被TI收購

0
