H6900是一款連續電感電流導通模式的降壓型 LED 恒流驅動器用于驅動一個或多個LED燈串 H6900工作電壓從4v 到 30v提供可調的輸出電流，輸出電流可達到 1.5A根據不同的輸入電壓和外部器件。

H6900可以驅動供高達數十瓦的LED。

H6900內置功率開關，采用高端電流檢測電路以及兼容 PWM 和模擬調光的調光腳 DIM,當 DIM 腳電壓低于 0.3v時輸出關斷，進入待機狀態。

H6900內置過溫保護電路當芯片達到過溫保護點進入過溫保護模式輸出電流逐漸下降以提高系統可靠性。

H6900采用電路架構使得在低壓差工作時輸出電流無過沖提高 LED工作壽命。

H6900采用恒流電路具有優異的負載調整率和線性調整率。

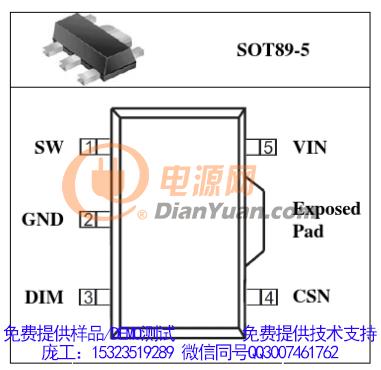

H6900采用 SOT89-5 和 ESOP8 封裝

優勢特點

輸出電流達：1.5A

高效率：98%

優異的負載調整率和線性調整率

高端電流檢測

輝度控制頻率：20KHz

滯環控制，無需環路補償

工作頻率：1MHz

電流精度：±3%

寬輸入電壓：5.5V~30V

智能過溫保護

低壓差無過沖

應用領域

LED 備用燈、信號燈、低壓LED 射燈代替鹵素?zé)?、汽?chē)照明、臺燈、MR16射燈、舞臺燈、洗墻燈、景觀燈、車燈、智能照明

典型原理圖：
