我的分析:
這個電路真的可以穩壓?jiǎn)?
由于Q1、Q2 BE結限制,輸入輸出壓差最大只能達到1.4V,這樣的壓差限制,除非很特殊的應用場合,否則一般都沒用啊.

俺來分析下吧!不對的地方請大家指正!
1、從變壓器過來的電壓加至Q1的E極,E極電壓高于B極0.6V;同樣Q2的E極
   高于B極0.6V;Q1的E極電壓就高于C極1.2V.
2、輸出電壓24V由R1、R2(R1、R2取得太小,實際中應該加大;有電阻功耗
   而定.)分壓后加至Q3的B極Q3導通,控制著Q2的C極、從而控制Q2的電流
   大小、Q2又控制著Q1的電流.
3、R4、R5起保護Q1的作用,實際中反并一只二極管為好.
4、當輸出電壓很高時,輸出亦跟隨變高;輸出電壓通過ZD1、ZD2加至Q3的E
   極,E極電壓升高、將影響Q3的導通程度,流過Q3的電流變小,Q2的E、C
   極電流變小,Q1的E、C極電流小;

如果要用此電路正常工作的話,需要把Q2去掉或者讓Q2與Q1接成復合管.

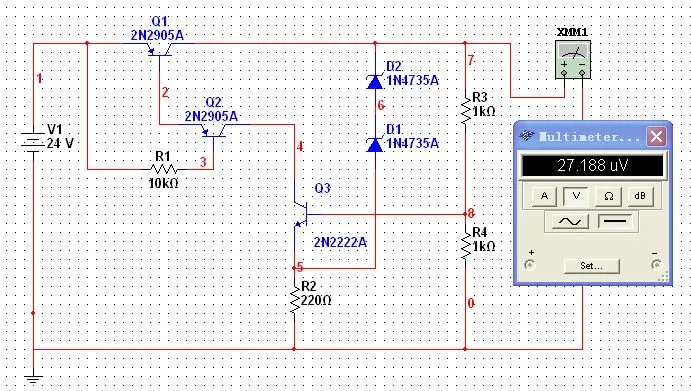

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/535981218683840.jpg');}" onmousewheel="return imgzoom(this);">

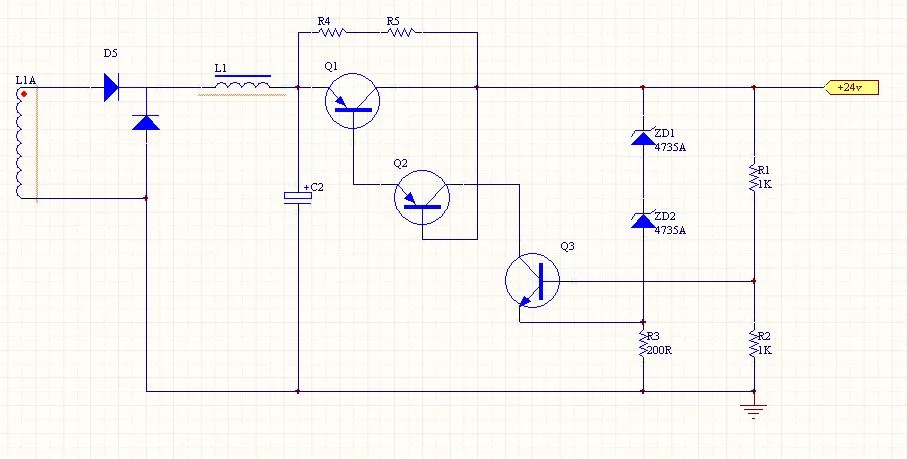

樓主的圖好像不是這樣的哦

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/535981218706939.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/535981218706948.jpg');}" onmousewheel="return imgzoom(this);">

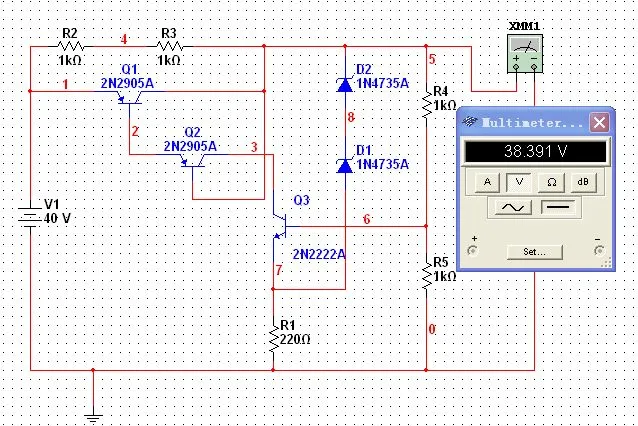

果然沒法正常工作啊.

這個電路可以正常工作的!
現在已經有機型在用這個電路做+24V的穩壓電路!

如果真的與圖一模一樣,可以正常穩壓的話.
我只能說,這么多年的知識都白學了.
