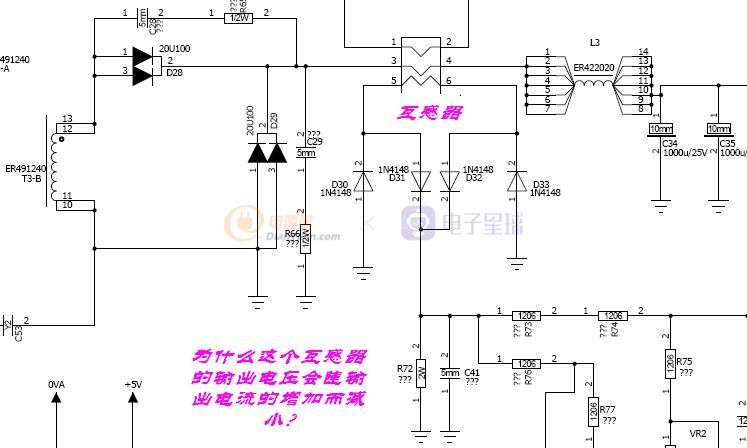

用黃白環還可以檢測到電流的變化,但效果很差,也只能檢測到2A.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/535981219053070.jpg');}" onmousewheel="return imgzoom(this);">
現在我該如何處理呢?

看來是沒有辦法去處理了.還請做過的朋友指點一下,謝謝了!

沒有做過,不知將電流互感器與D28串聯會不會好些

謝謝你了!

俺發給無損檢流跟你參看參考!這個俺用得很成熟的! 1729131219131984.sch

電流互感器輸出電壓隨著電流增加電壓小是因?yàn)殡娏髟酱蠼涣鞒煞菥驮叫?所以感應出來的信號就會越?。?
建議不在電感上直接取信號,應在D28與D29之間接互感器取信號．就不會受影響．

那樣只能稍微改善一點!不一定是這個原因,我看應該是你的互感器飽和了!樓主,把互感器比例發上來!

1:100,且互感器100T輕載測試.

你的互感器是磁環的吧!換個Ae值大一些的磁環重新饒個試試,1:70就行啦!沒必要搞1:100

你的電感主要用途是續流,在續流電感上取信號必然會有這種趨勢

會有哪種趨勢?不明白周兄所云~

續流電感工作在直流狀態,你說直流能感應出交流信號嗎,當然它存在小量的紋波所以在輸出會有一點信號,信號的大小與紋波量有關,它與輸入電流不呈線性比例關系,而我們要的是與主電流呈線性比例的信號才是有用的信號．

樓主的互感器是與續流電感串聯的,如果是直接繞在續流電感上那結果又不一樣了.

直流是不能感應出交流信號!但是這里可不是一純凈的直流,不像你說的那樣!

知道,但現在是想采用什么補救方法來達到這個目的.用在整流前由于板的原因,現在沒辦法去更改.將來還有辦法,但現在不成了.

你可以用我發給你的無損檢流電路,用起來效果很不錯的!我有好幾個機型都用這個電路,但是要注意一點;運放的供電要比輸出電壓高3V

謝謝你了,你的電路我暫時用不了,你的電路要在外面接MOS管再降壓,我的是AC180-264VTO15V40A/30V20A的電路,還要檢測到1A(最好是0.1A的電流),且對電池充電用的,工作條件很惡劣.

暈忽忽!只是讓你參考檢流的一部分!前面的你可以完全不用看!要做到你的要求,用這個電路最好不過了!要明白,只是檢測電感上的壓降;交流通路可以忽略不計,只需要知道電感CTR值,在根據分壓公式算出到運放的檢測壓降;在設定一定比例的放大倍數,即可得出你需要的結果;運放輸出電壓的幅值會跟隨輸出電流平行上升.我有個機型上面12V轉5V/40A就是用無損檢流做的,可以檢測到從0-40A的變化.

但我的是兩路,共地時是40A,不共地時是20A,只能用一個口輸出給單片機.

.................

你的電路圖是什么軟件的?能不能轉成PDF傳上來.

powerlogic5.0.1

用PADS2007畫的,用的是A2紙,你要那部分我上傳那部分也可以.加上MCU的控制等很多,不方便和大家交流.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/535981219201802.jpg');}" onmousewheel="return imgzoom(this);">

3年前在用,但后來有了PADS2005就不用了,現在用的是PADS2007SP2的.

PADS2005俺也用過,和powerPCB差不多!

要比POWERPCB5.0好用的多.但2007就是不能更改鼠標的快捷鍵,不爽!

以前看到有個同事用過,2007的功能很強大;但是就是很難去改某些命令!很不爽!

謝謝!我是想看 anjlin 兄的無損檢流電路

535981219204795.pdf 呵呵!我就代為上傳吧.
