24V100AH鐵鋰電池儲能電源，客戶需要一個12V30A的直流輸出。查了一些資料，感覺用屹晶微的同步降壓電路EG1163做最簡便，成本也不高，他們公司網站有詳細介紹。把輸出參數設置到12V，30A即可。

MOSFET采用塑封的IRFI7446，耐壓40V，內阻只有2.6毫歐。

PCB尺寸65mm*80mm，輸入輸出用U形端子，塑封管可以直接鎖散熱器上。

電流采樣電阻焊背面

焊接完成的線路板。電感采用0.2mm*60C多股線在130125鐵硅鋁磁環上饒20TS，感量47uH。散熱器旁邊安裝了風扇，

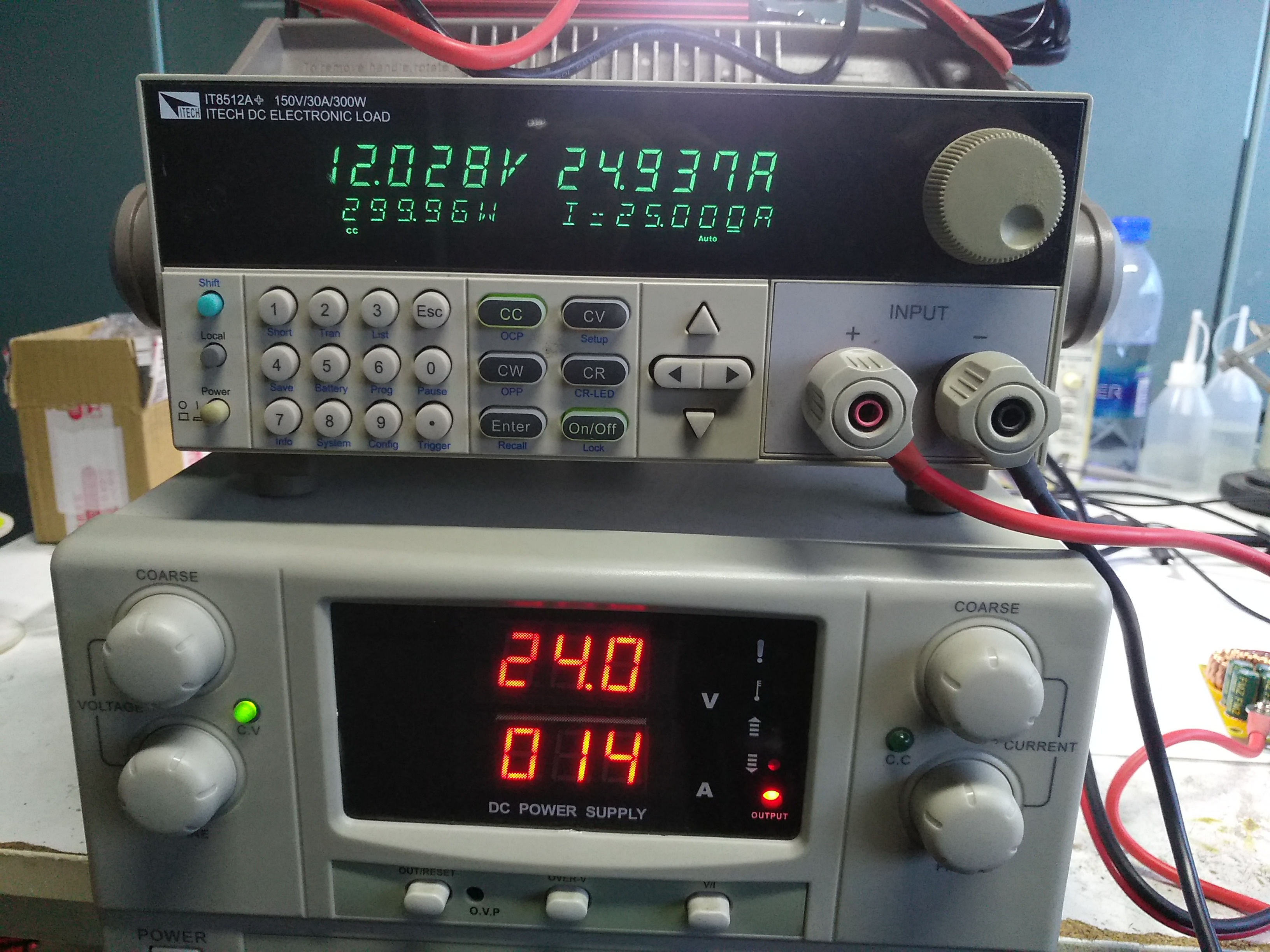

上電測試。輸出電壓12V，因?yàn)樨?fù)載儀最大功率300W,輸出電流只能到25A.一會再并個負載，讓電流到30A.

上下管的波形測量

效率測試。輸出電流20A以下時，效率在90%以上，30A時效率86%，有點低。估計采用雙管并聯會提高效率。不過這種性能已經可以滿足客戶的需要了，不再折騰了。
