牛人都不在?

不是沒有牛人在,而是你應該先自己推算一下.
用到這種系數的公式都是建立在特定的條件下的,你所看的書上也應該有推導過程,如果沒有,建議別再看那本書,因為這樣的書要麼講得很膚淺,要麼就是抄來的, 不適合初學或欠火候的人看.

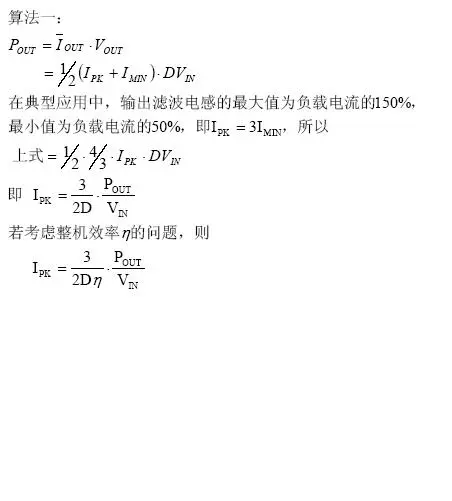

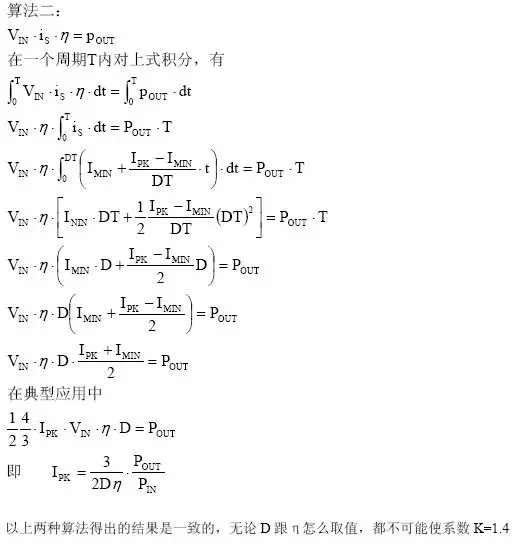

并非我不推導,而是我推導的結果跟上面給出的結果有所出入,所以才問的.下面是我關于Buck電路電流連續模式的推導,不對之處請指正.

設輸出功率恒定,有

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1110938702.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1110938710.jpg');}" onmousewheel="return imgzoom(this);">

而對于斷續模式的Boost,Buck-Boost和反激電路確實正確的

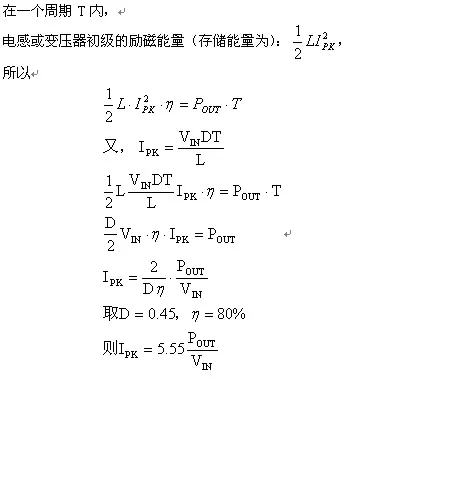

推導如下:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1110940238.jpg');}" onmousewheel="return imgzoom(this);">

聲明,K的取值來源于(英)Marty Brown 所著的 Power supply cookbook一書

你看的是英文版還是翻譯的,我買了一本翻譯的(第二版)感覺寫的不錯,但有的地方看不很懂,
不過我很看好他的對環路補嘗的設計的,

我看了這本書的翻譯過的第二版,也是有很多的疑惑,不知道出處,
但我認為該書在環路的設計上很有值的讀一讀,

我也看了這本書,里面根本就沒有推導.請高手多多指點下...

我看的也是譯本阿,想找原文的,卻一直弄不到.誰有共享一下.
這部書個人感覺不錯,特別是設計思路,很清晰,使用性很強.里面介紹的各個重點含金量很高.唯一的缺點是錯漏太多.希望大家能夠相互討論交流

你的推導沒有問題,只是有些經驗值並非任何時候都適用,適用上應該加以注意,K確實無法取得1.4的值.其實反過來再看,K=1.4和K=2.8都適用輿buck家族的說法本身就值得懷疑.
