低電壓的輸入(44V-56V)采用什么型號的芯片做開關電源好?
先在欲做一個EPS,由4×12V蓄電池逆變供電,主控制芯片,IGBT驅動芯片等的供電電壓由開關電源作為輔助電源系統,由于是低壓(44V-56V)輸入,我的輸出要求多路的,有5V/0.3A,+12V/0.1A,-12V/0.1A,+15V/0.3A,+12V/0.6A想請教大家用什么芯片好呢??TOPswitch的還是UC3843等等好??
全部回復(12)
正序查看
倒序查看
@londonz
謝謝,UC384X這些有什么區別啊
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/700751219297412.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@小豬豬不聽話
我也想做個這樣一來輸入的,輸出不一樣的有沒有原理圖參考下
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/700751219300030.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@xzszrs
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/700751219300030.gif');}"onmousewheel="returnimgzoom(this);">
多謝分享,我想請教一下,里面各個元件參數是如何確定的,還有高頻變壓器呢?有沒有什么設計軟件呢??
0
回復
@londonz

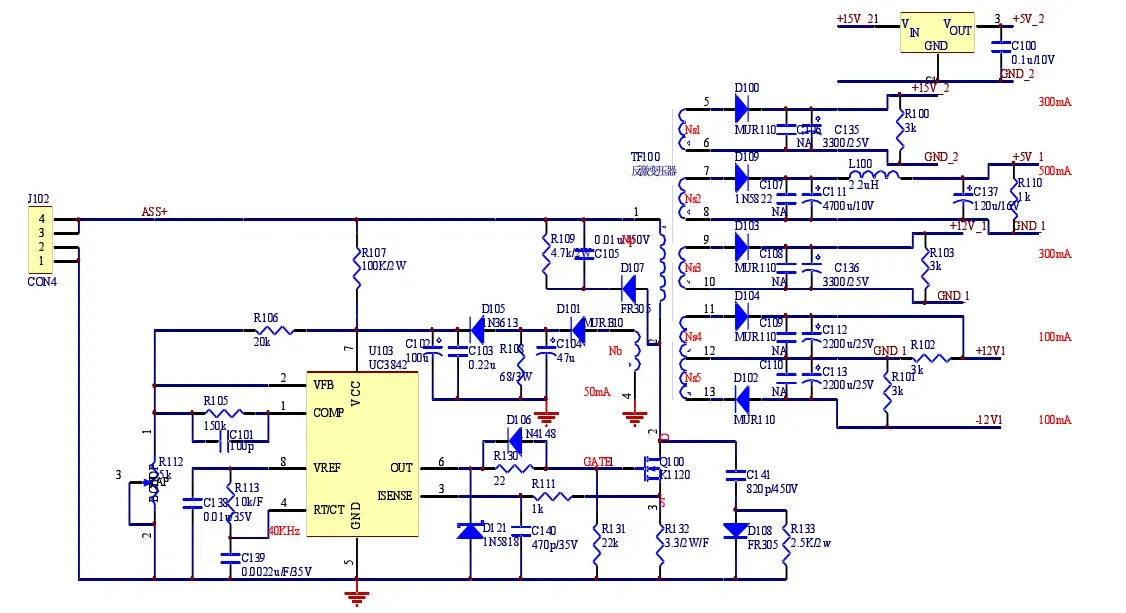

用UC3842能否達到我的要求呢?在網上看到和我類似要求的電路,唯獨12V/300ma那路我要求600ma的電流![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/2678911234497474.jpg');}"onmousewheel="returnimgzoom(this);">
當然可以,我的電源就是48V輸出,開始用的3842,考慮到占空比最后改用的3844
0
回復
@xzszrs
3845
用UC3842能否達到我的要求呢?在網上看到和我類似要求的電路,唯獨12V/300ma那路我要求600ma的電流!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/2678911234497474.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/2678911234497474.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
