TOP223p發燙問題.急求大師門給于解決

輸入85-265伏交流,輸出+15伏-12伏,功率為15瓦,工作頻率為100KZ,占空比為0.5,磁芯為EE19/16,TOP223p元件,單端反激型.由于本人是菜鳥,有人給我設計參數如下:Np=91T,Lp=1.2mH,15V=15T,12V=12T,Vfb=12T.
我按照他給的參數做出來時,15伏輸出的達到18伏,P6KE200A二極管兩端的直流電壓為140伏,我將Lp改為0.8mH,P6KE200A二極管兩端的直流電壓就降到107伏,可是輸出還有17.6伏,
于是我將變壓器參數改為:Lp=0.8mH,15V=13T,12V=10T后,輸出的電壓是差不多了,可是P6KE200A的壓降還有130多伏,有的140多伏,我又調整Lp最后改為0.68mH時,二極管壓降降到125伏,工作幾分鐘后TOP223開始發燙,手都按不住,工作正常,二極管壓降也隨著升高到140多伏.大師怎么解決啊?

全部回復(20)

只看樓主

正序查看

倒序查看

sealand_1981

LV.7

2008-08-21 10:45

請問輸出采用的什么穩壓措施呢?是431嗎?還有TOP223加了散熱器沒有?

回復

流水禪心

LV.7

2008-08-21 11:38

@sealand_1981

請問輸出采用的什么穩壓措施呢?是431嗎?還有TOP223加了散熱器沒有?

這個做到15W是很吃力的,尤其是做成封閉式的話,一般只能做到10W左右

要是在開放式中加上散熱器或加上風冷,可以做得高一些

回復

anjlin

LV.7

2008-08-21 11:40

@sealand_1981

請問輸出采用的什么穩壓措施呢?是431嗎?還有TOP223加了散熱器沒有?

感量有點大哦!把波形抓上來看看!現在都什么年代了,還用TOP的來做;隨便抓個IC也比那東西好啊!

回復

流水禪心

LV.7

2008-08-21 11:46

@流水禪心

這個做到15W是很吃力的,尤其是做成封閉式的話,一般只能做到10W左右要是在開放式中加上散熱器或加上風冷,可以做得高一些

兄弟,我給你個參數你試試看怎么樣

Np=180T,15v=24T,12V=20T.你試試看

對了你初級這么少在85V可以啟動嗎,尤其是低溫時候

你先做個高低溫再比較下,歡迎交流

回復

流水禪心

LV.7

2008-08-21 11:47

@anjlin

感量有點大哦!把波形抓上來看看!現在都什么年代了,還用TOP的來做;隨便抓個IC也比那東西好啊!

"現在都什么年代了,還用TOP的來做;隨便抓個IC也比那東西好啊! "

仁兄這個觀點我有點不敢茍同啊

回復

anjlin

LV.7

2008-08-21 11:51

@流水禪心

"現在都什么年代了,還用TOP的來做;隨便抓個IC也比那東西好啊!"仁兄這個觀點我有點不敢茍同啊

TOP的容易出問題,而且很貴!你隨便去問個,現在還有幾個人愿意用這個玩意!

回復

流水禪心

LV.7

2008-08-21 11:56

@anjlin

TOP的容易出問題,而且很貴!你隨便去問個,現在還有幾個人愿意用這個玩意!

我感覺到是不容易出問題,貴是有點

一般TOP223要7-8元左右,其他的也就2-3元左右

這個好處是外部電路簡單,調試簡單,作小功率還是不錯的

回復

anjlin

LV.7

2008-08-21 12:01

@流水禪心

我感覺到是不容易出問題,貴是有點一般TOP223要7-8元左右,其他的也就2-3元左右這個好處是外部電路簡單,調試簡單,作小功率還是不錯的

小功率的搞個VIPER12、22不是也一樣嗎?而且一樣簡單!但是價格卻便宜一半多!

回復

hqy1968

LV.2

2008-08-21 14:08

@sealand_1981

請問輸出采用的什么穩壓措施呢?是431嗎?還有TOP223加了散熱器沒有?

穩壓是用穩壓12伏二極管的光藕是817,沒有用散熱片,其實我用不到15瓦,有5瓦就夠了,由于EE19/16和TOP223p現成有,所以就拿他門來試,問題是電感大了芯片溫度還好,而二極管的壓降就高(165伏),電感量小了二極管壓降好了,而芯片的溫升又上去了.不知道怎么解決.

回復

sealand_1981

LV.7

2008-08-21 14:30

@hqy1968

你測試過漏感嗎減小漏感

回復

luohongzhi

LV.6

2008-08-21 14:38

@sealand_1981

你測試過漏感嗎減小漏感

勸樓主多看點書,實在不明白就用PI的設計包

回復

流水禪心

LV.7

2008-08-23 08:24

@luohongzhi

勸樓主多看點書,實在不明白就用PI的設計包

什么是PI的設計包阿?

給大家開開眼界么.

回復

唐杰0

LV.2

2008-08-23 22:24

@流水禪心

什么是PI的設計包阿?給大家開開眼界么.

**此帖已被管理員刪除**

回復

hqy1968

LV.2

2008-08-24 12:46

@唐杰0

**此帖已被管理員刪除**

回復

sealand_1981

LV.7

2008-08-25 13:17

@hqy1968

**此帖已被管理員刪除**

PI是power integrations公司的縮寫,簡稱PI公司像TOP管 TINY管都是該公司研制的在國際上地位很高

回復

流水禪心

LV.7

2008-08-25 14:08

@唐杰0

**此帖已被管理員刪除**

兄弟給你回復郵件了

PI變壓器設計軟件如果有的話給我傳一份

沒有的話沒必要這樣吧,要我們的聯系方式也沒有太大用處

回復

cnplc1

LV.1

2008-08-25 18:41

@sealand_1981

PI是powerintegrations公司的縮寫,簡稱PI公司像TOP管TINY管都是該公司研制的在國際上地位很高

我下載了個PI6 好像 TOP223p用不上

回復

cnplc1

LV.1

2008-08-25 18:56

@流水禪心

兄弟,我給你個參數你試試看怎么樣Np=180T,15v=24T,12V=20T.你試試看對了你初級這么少在85V可以啟動嗎,尤其是低溫時候你先做個高低溫再比較下,歡迎交流

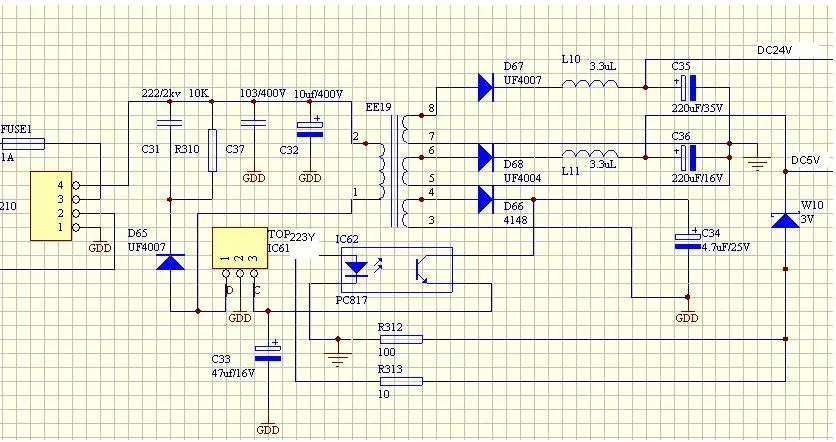

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2860421219661760.jpg');}" onmousewheel="return imgzoom(this);">

變壓器參數
圈數 直徑說明
N1 107 0.3mm 初級,在底層平繞
N2 7 0.3mm 反饋層13V與外層絕緣
N3 27 0.8mm 次級24V 1A
N4 6 0.8mm 次級5V 1A
說明:

1.標準EE19磁性一對.EE19立式5對5骨架,中間針空(見上面PCB封裝圖)
2.同名端見原理圖
3.在磁性E兩端墊0.1氣隙
4.初級電感量L1=620μH±10%,漏感量L10≤11μH
5.工作頻率為100KZ
這是我設計的參數,不知是否合理,尤其那個電感量和漏感量心里一直沒底,小弟新手
