怎沒人知道阿???

若有人知道,我獎賞 100

是真的話,我可以告訴你

我司現推出幾款 DC-DC降壓IC
主要應用于:充電器,寬帶,LCD/LED高壓條驅動,移動電視,收銀機的電源部分

GT 1512電路
參數:
1.Vin= 24v(最高)
2.Vout=0.8v-24V
3.電路Iout= 3A-5A
4.工作頻率:320KHZ
5.最大占空比:100%
6.保護功能:短路保護、過流保護、過溫保護
7.軟啟動功能:4MS
8.SOP-8封裝
9.外置PMOS
原產地: 臺灣
GT1512特點:
  1、輸出電壓多樣性: 3.3V、5V、12V、15V的固定電壓輸出和可調電壓(ADJ型)輸出.
  2、電路輸出電流可高達5A,輸出線性好且負載可調節
  3、輸入電壓范圍廣,最高可達24V
  5、外圍電路簡單,僅需少量外接元件(固定輸出), 且使用容易購買的標準電感
  6、采用320KHz的內部振蕩頻率,屬于第二代開關電壓調節器,功耗小、效率高
  7、低功耗待機模式,待機電流5μA(典型值)
  8、TTL斷電能力
  9、具有過熱保護和限流保護功能
  10、應用: A高效率降壓調節器 B單片開關電壓調節器C正、負電壓轉換器

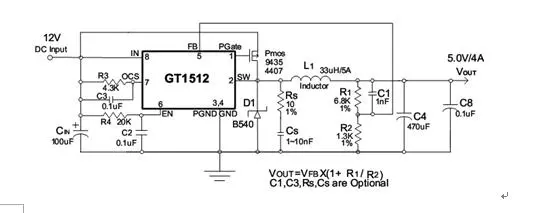

典型應用圖(可調型)


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/2697671220932535.jpg');}" onmousewheel="return imgzoom(this);">

PDF詳細資料 2697671220932569.pdf

GT 1504
參數:
1.Vin= 42v(最高)
2.Vout=1.23v-37V
3.Iout= 2A (最大)
4.工作頻率:150KHZ
5.最大占空比:100%
6.保護功能:短路保護、過流保護、過溫保護
7.軟啟動功能:4MS
8.SOP-8封裝
原產地: 臺灣
GT1504特點:
  1、輸出電壓多樣性: 3.3V、5V、12V、15V的固定電壓輸出和可調電壓(ADJ型)輸出.
  2、輸出電流可高達2A,輸出線性好且負載可調節
  3、輸入電壓范圍廣,最高可達40V
  5、外圍電路簡單,僅需4個外接元件(固定輸出), 且使用容易購買的標準電感
  6、采用150KHz的內部振蕩頻率,屬于第二代開關電壓調節器,功耗小、效率高
  7、低功耗待機模式,待機電流70μA(典型值)
  8、TTL斷電能力
  9、具有過熱保護和限流保護功能
  10、應用: A高效率降壓調節器 B單片開關電壓調節器C正、負電壓轉換器

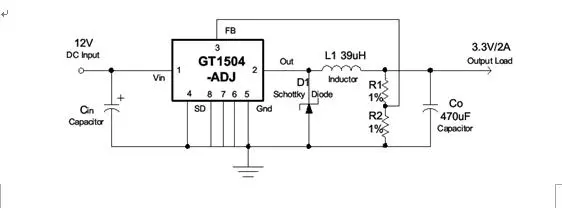

典型應用圖(可調型)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/2697671220933138.jpg');}" onmousewheel="return imgzoom(this);">

PDF詳細資料 2697671220933178.pdf

UP9540 – 20V, 4A, Step-Down DC/DC Converter
http://www.upsemi.com/Data%20Sheet/DS-UP9540-pre.pdf

1. High Efficiency: Up to 93%
2. 4A Output Current
3. 4.75V to 20V Input Voltage Range
4. Fixed 390KHz Frequency
5. 0.15 ohm Internal Power MOSFET Switch
6. 20μA Shutdown Mode
7. Thermal Shutdown
8. Cycle-by-Cycle Over Current Protection
9. Output Adjustable from 1.22V to 16V
10. Stable with Low ESR Output Ceramic Capacitors
11. Available in DFN-8 with Exposed Pad Package

sales@upsemi.com  13916926003

我司有使用在LCD-TV的高效率電源管理降壓IC(兩顆)
寬電壓Vin=3.0V-20V
Vout=Adj
FB電壓=0.5V
連續Iout=2A/3A
內部固定振蕩頻率360Khz
可編程軟件啟動功能
短路關機和自動重新啟動功能
內置P-MOSFET的2A/3A連續承載能力
SOP-8封裝
需要請聯系gdxianghui@yahoo.com.cn,有資料.

產地:臺灣

一般在LCD TV 中 DC TO DC POWER SUPPLY使用得比較多的規格是2A,3A,4A,5A DC TO DC Step-down Converter.
可參考我司的規格

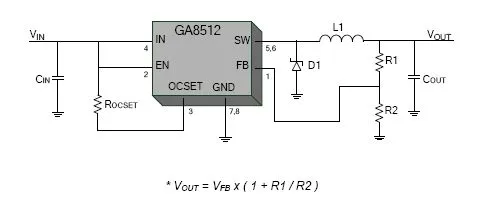

GA8512 輸出電流:2A/可調節輸出電壓從0.8V到Vin供客戶選擇
輸入電壓范圍:3.6V~18V
振蕩頻率:300KHZ
內置P溝道MOSFET:Rds(on) Vin=5v 80m歐
                          Vin=12v 50m歐
郊率可達92%以上.
內置限流,過溫,短路保護電路及外置ON/OFF控制端口.
標準SOP-8封裝.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/2929971222570634.jpg');}" onmousewheel="return imgzoom(this);">
兄臺,如需要樣品及技術支持可與我聯系:曾生,13603075626
附上規格檔案供您參考 2929971222570786.pdf

GA8517 輸出電流:3A/可調節輸出電壓從0.8V到Vin供客戶選擇
輸入電壓范圍:3.6V~23V
振蕩頻率:300KHZ
內置P溝道MOSFET:Rds(on) Vin=5v 80m歐
                          Vin=12v 50m歐
郊率可達92%以上.
內置限流,過溫,短路保護電路及外置ON/OFF控制端口.
標準SOP-8封裝
附上詳細規格資料供您參考 2929971222571114.pdf

GA8518 輸出電流:4A/可調節輸出電壓從0.8V到Vin供客戶選擇
輸入電壓范圍:3.6V~23V
振蕩頻率:300KHZ
內置P溝道MOSFET:Rds(on) Vin=5v 40m歐
                          Vin=12v 30m歐
郊率可達91%以上.
內置限流,過溫,短路保護電路及外置ON/OFF控制端口.
標準SOP-8封裝
附上詳細規格資料供您參考 2929971222571475.pdf

GA8519 輸出電流:5A/可調節輸出電壓從0.8V到Vin供客戶選擇
輸入電壓范圍:3.6V~23V
振蕩頻率:300KHZ
內置P溝道MOSFET:Rds(on) Vin=5v 35m歐
                          Vin=12v 28m歐
郊率可高達90%.
內置限流,過溫,短路保護電路及外置ON/OFF控制端口.
標準SOP-8封裝
附上詳細規格資料供您參考 2929971222571657.pdf

大部分有用ON,和NIEC.
FCH20A10,FCH20A15 肖特基二極管

1: 請問 目前最新在 LCD TV power中 DC/DC power supply 規格為何?
主要有: 12V,5V,3.3V,1.8V,1.2V.
2: 請問誰有 整個LCD TV power system block?
LCDTV的方案要根據不同的尺寸,不同方案,功能(數字LCD還是analog LCD TV),會有差異,看你想要怎么樣的SYSTEM BLOCK.
3: 目前使用那一家IC 為主?
DC-DC,LDO的品牌多如牛毛,很難說那一家為主.大部份有用MPS,AP,AIC,IR等.

二極管,電源會用到FCH20A10,FCH20A15,FCH20A06

1: 請問 目前最新在 LCD TV power中 DC/DC power supply 規格為何?

26~52":
12V or 16V or 18v - - for amplifier, Io: 3~6A
24V - - for LCD Panel Io: 4~15A
5Vsb - - stanby Io: 1~2A

19":
19V/5A


2: 請問誰有 整個LCD TV power system block?
Depend on which scheme you are chosen,

3: 目前使用那一家IC 為主?
Depend on which scheme you are chosen,
