TOP223Y開關電源設計誠心求助!



變壓器參數
圈數 直徑 說明
N1 107 0.3mm 初級,在底層平繞
N2 7 0.3mm 反饋層13V與外層絕緣
N3 27 0.8mm 次級24V 1A
N4 6 0.8mm 次級5V 1A
說明:

1.標準EE19磁性一對.EE19立式5對5骨架,中間針空(見上面PCB封裝圖)

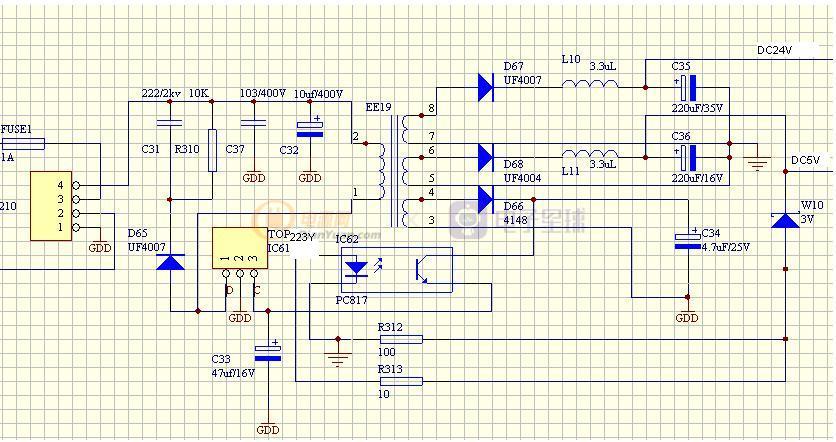

2.同名端見原理圖
3.在磁性E兩端墊0.1氣隙
4.初級電感量L1=620μH±10%,漏感量L10≤11μH
5.工作頻率為100KZ
這是我設計的參數,不知是否合理,尤其那個電感量和漏感量心里一直沒底,小弟新手,特請高手
挑刺!
不勝感激!多謝!
全部回復(4)
正序查看
倒序查看
2008-08-25 22:07
感覺你的輔助繞組有點少,應該在12-18匝之間吧,電壓應該在10-16v左右吧
0
回復
周挺巧
LV.7
3
2008-08-26 09:29
一、你的EE19用這樣的數據絕對繞不下去
二、輸出的1A的電流不需要這么粗的線用0.41就差不多了,可以根據溫升再調整
三、輸出L10與L11電感前應該放電容,這樣有利于提高濾波效果及抑制反沖電壓
四、W10改用431基準源電壓穩定會好的多,其實也不差這么點成本吧
0
回復
cnplc1
LV.1
4
2008-08-27 08:33
@流水禪心
感覺你的輔助繞組有點少,應該在12-18匝之間吧,電壓應該在10-16v左右吧
受教了!
0
回復
cnplc1
LV.1
5
2008-08-27 08:34
@周挺巧
一、你的EE19用這樣的數據絕對繞不下去二、輸出的1A的電流不需要這么粗的線用0.41就差不多了,可以根據溫升再調整三、輸出L10與L11電感前應該放電容,這樣有利于提高濾波效果及抑制反沖電壓四、W10改用431基準源電壓穩定會好的多,其實也不差這么點成本吧
已經改過了了!
多謝!
受教了!
