請教各位師傅一個光耦驅動MOS管的問題,謝謝!

原理圖如圖所示:

單片機PWM在1KHZ到2KHZ左右,這個原理圖有什么要完善的地方嗎?還是可以安全使用了?
哈哈,這回有分了吧~
感謝大家!

全部回復(11)

只看樓主

正序查看

倒序查看

tanknet

LV.7

2008-08-27 00:27

有問題,問題大著呢.
這是N管buck,要想驅動到飽和,必須把柵極電壓提升到漏極電壓以上的幾V

要加一個自舉驅動電路

回復

周挺巧

LV.7

2008-08-27 08:44

建議你把FR3205改為P型管
R16阻值太大會造成關斷速度太慢,最好加三極管來提高關斷速度

回復

littlexuan

LV.2

2008-08-27 12:49

@tanknet

有問題,問題大著呢.這是N管buck,要想驅動到飽和,必須把柵極電壓提升到漏極電壓以上的幾V要加一個自舉驅動電路

您是說N管有bug是嗎?
嗯,是不能驅動得太飽和~源極電壓輸出只有接近8V~

回復

littlexuan

LV.2

2008-08-27 12:50

@周挺巧

建議你把FR3205改為P型管R16阻值太大會造成關斷速度太慢,最好加三極管來提高關斷速度

有什么性能和3205性能媲美的P溝道管介紹嗎?

回復

littlexuan

LV.2

2008-08-27 12:56

@tanknet

有問題,問題大著呢.這是N管buck,要想驅動到飽和,必須把柵極電壓提升到漏極電壓以上的幾V要加一個自舉驅動電路

你還是說N溝道Buck開關電路?有這么嚴格嗎?如果不把柵極電壓提升到漏極電壓以上的幾V,后果很嚴重嗎?——如管子易壞

回復

周挺巧

LV.7

2008-08-27 13:05

@littlexuan

有什么性能和3205性能媲美的P溝道管介紹嗎?

問問四樓吧

回復

littlexuan

LV.2

2008-08-27 13:18

@周挺巧

建議你把FR3205改為P型管R16阻值太大會造成關斷速度太慢,最好加三極管來提高關斷速度

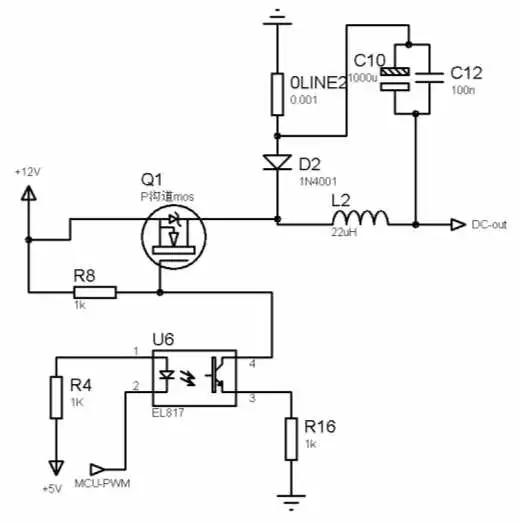

遵從您的意見這樣修改可否?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2862251219814302.jpg');}" onmousewheel="return imgzoom(this);">

回復

周挺巧

LV.7

2008-08-27 13:49

@littlexuan

遵從您的意見這樣修改可否?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/2862251219814302.jpg');}"onmousewheel="returnimgzoom(this);">

你的開關頻率與輸出電流是多少?
