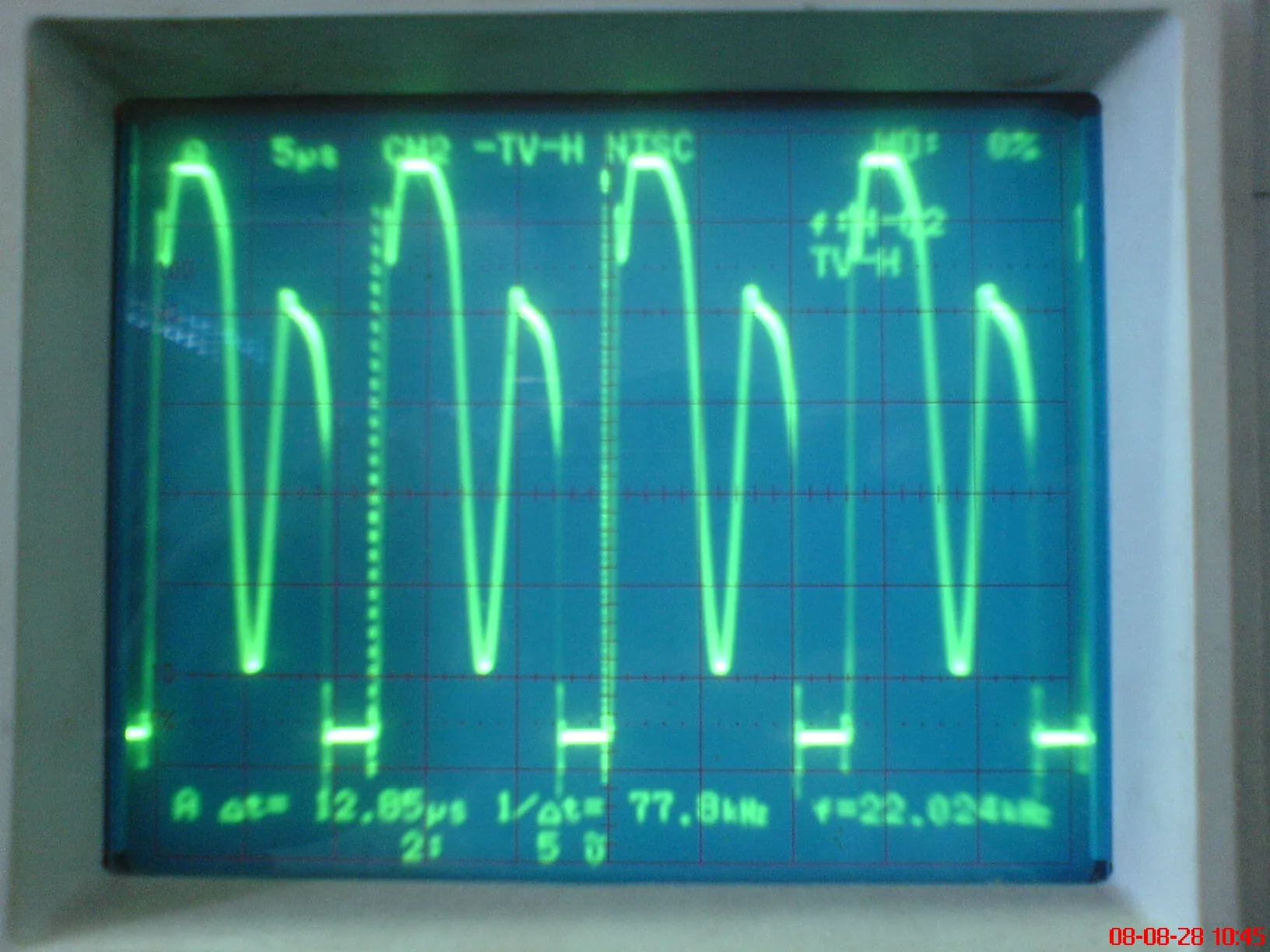

現再將目前測試的情況說一下:測試條件:輸入電壓10V,輸入電流:0.00A,輸出電壓:14.73V(空載),它的MOS管漏極波形如下:500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2806851219893942.jpg');}" onmousewheel="return imgzoom(this);">

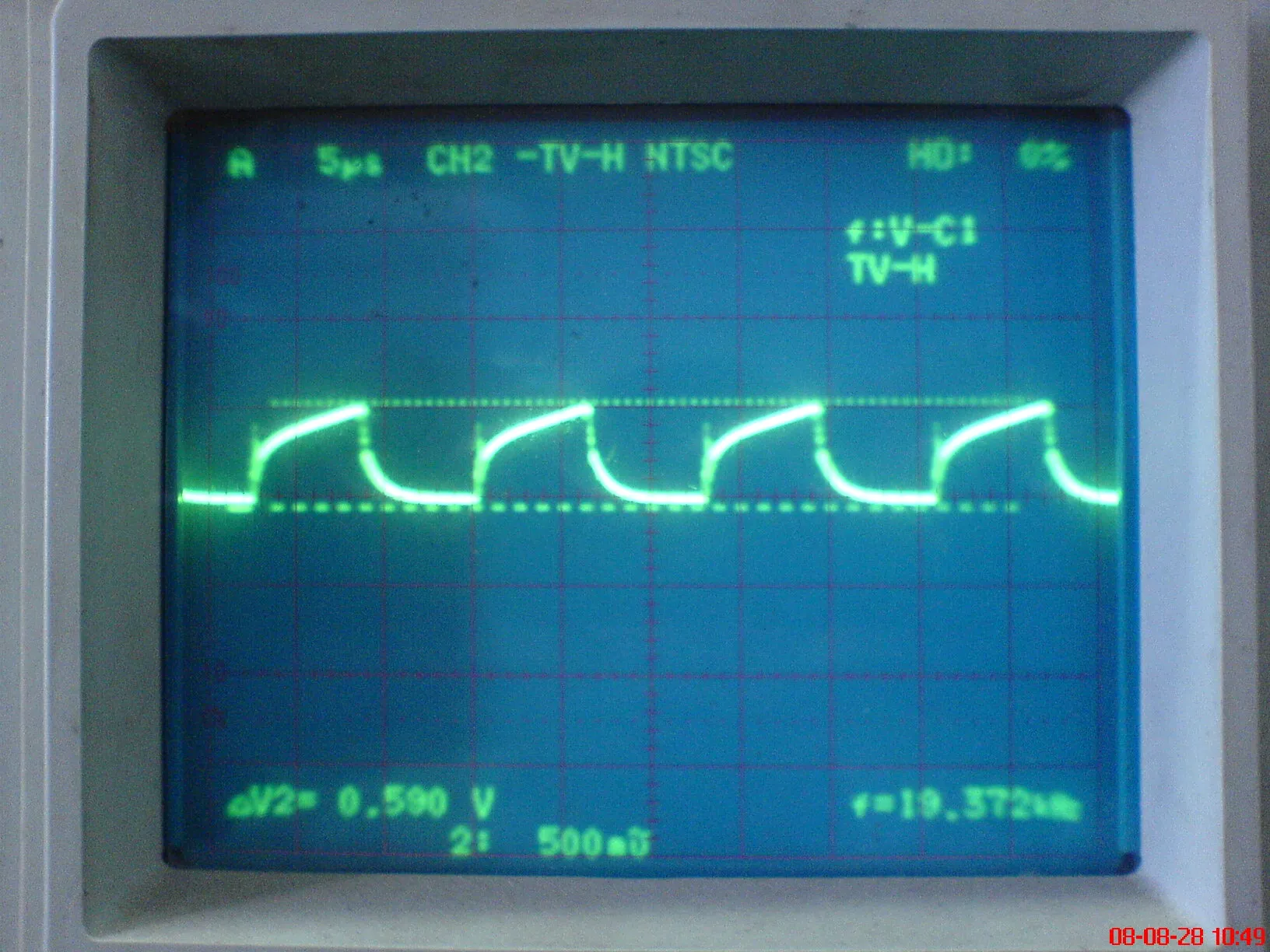

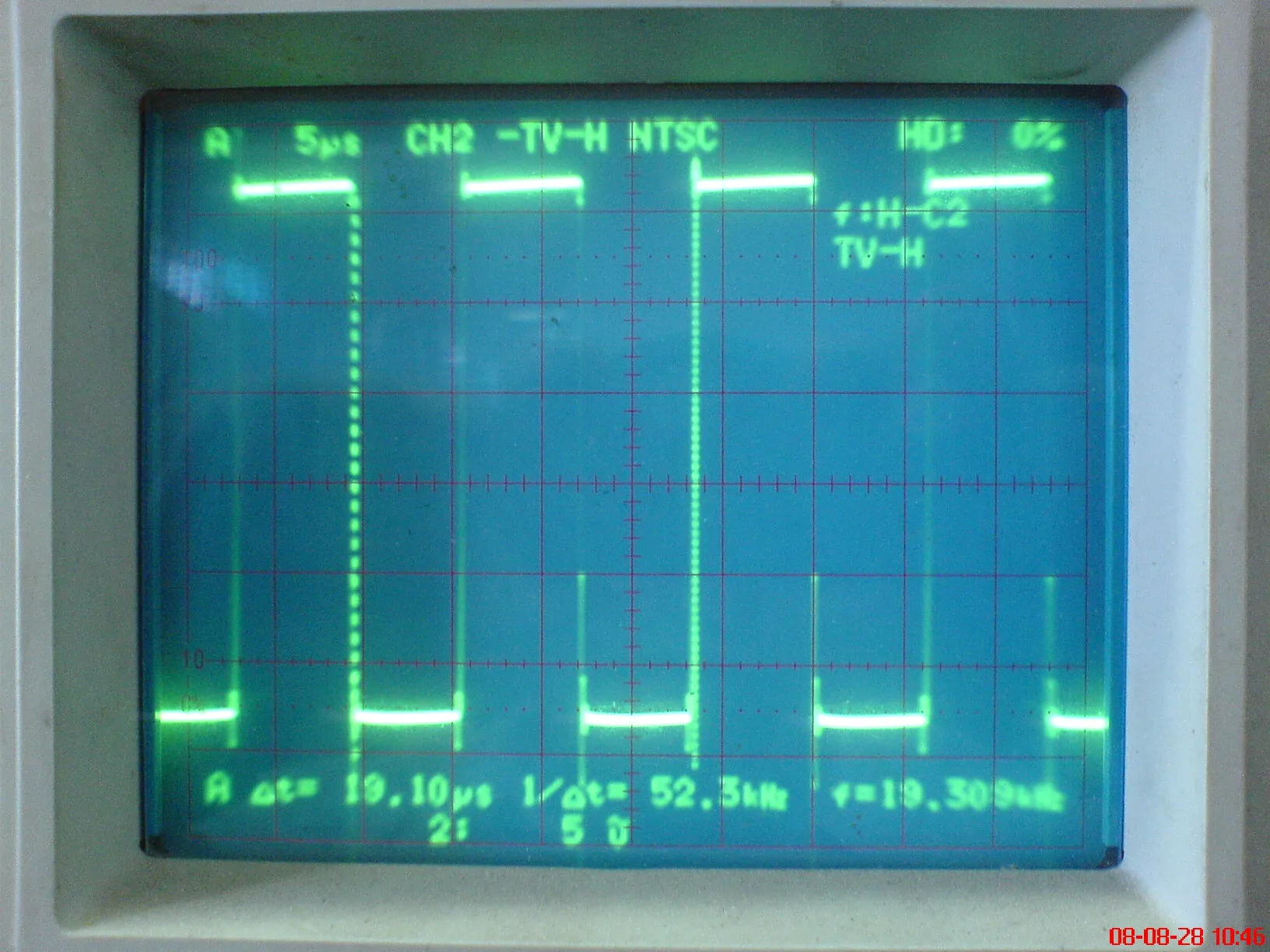

接下來將電子負載調至1A,它的輸出電壓變?yōu)?3.8V,輸入電流為1.9A,效率為:73%.與它相對應的漏極波形和UC3843的3腳波形對應如下:500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2806851219894226.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2806851219894245.jpg');}" onmousewheel="return imgzoom(this);">

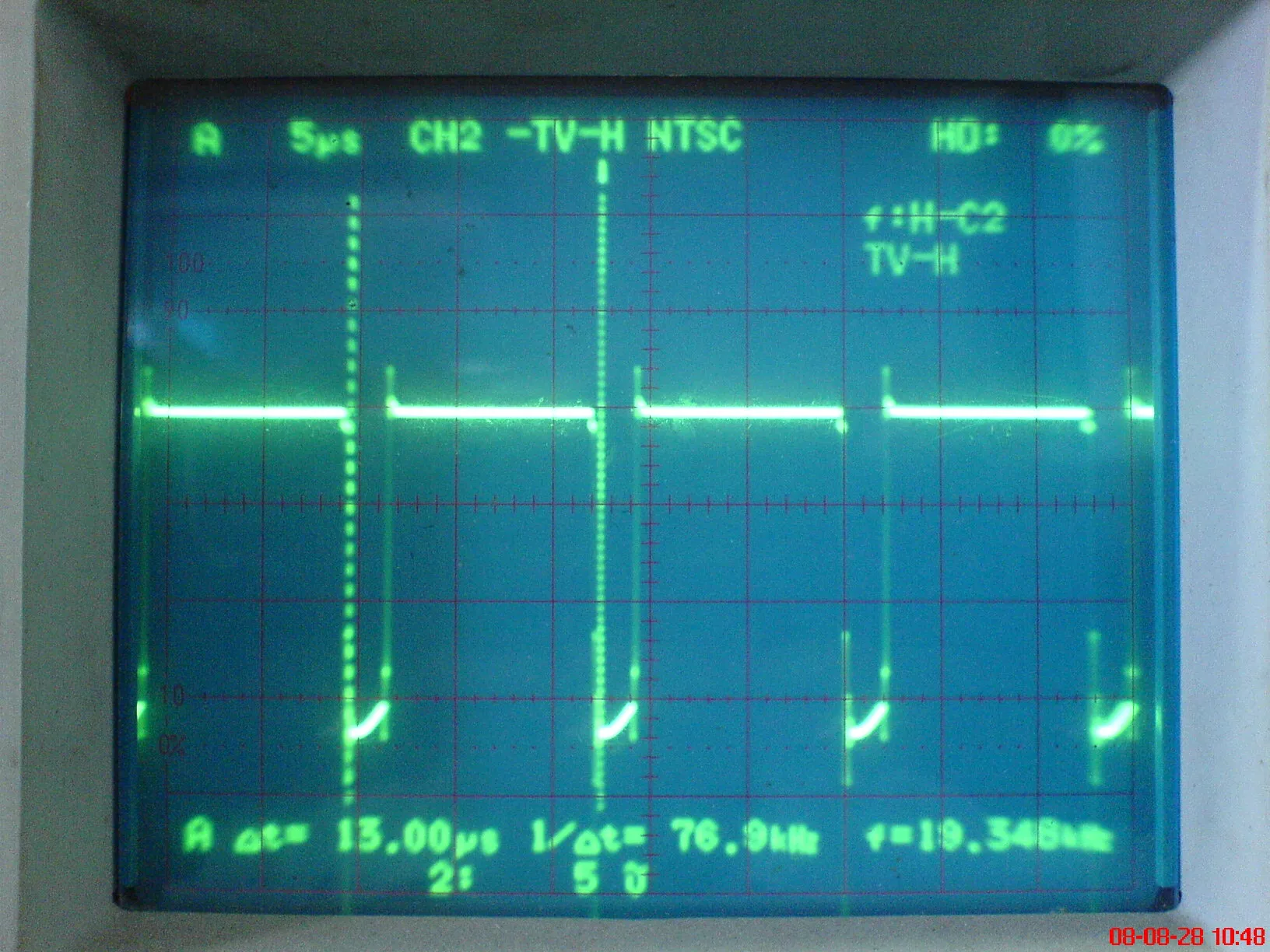

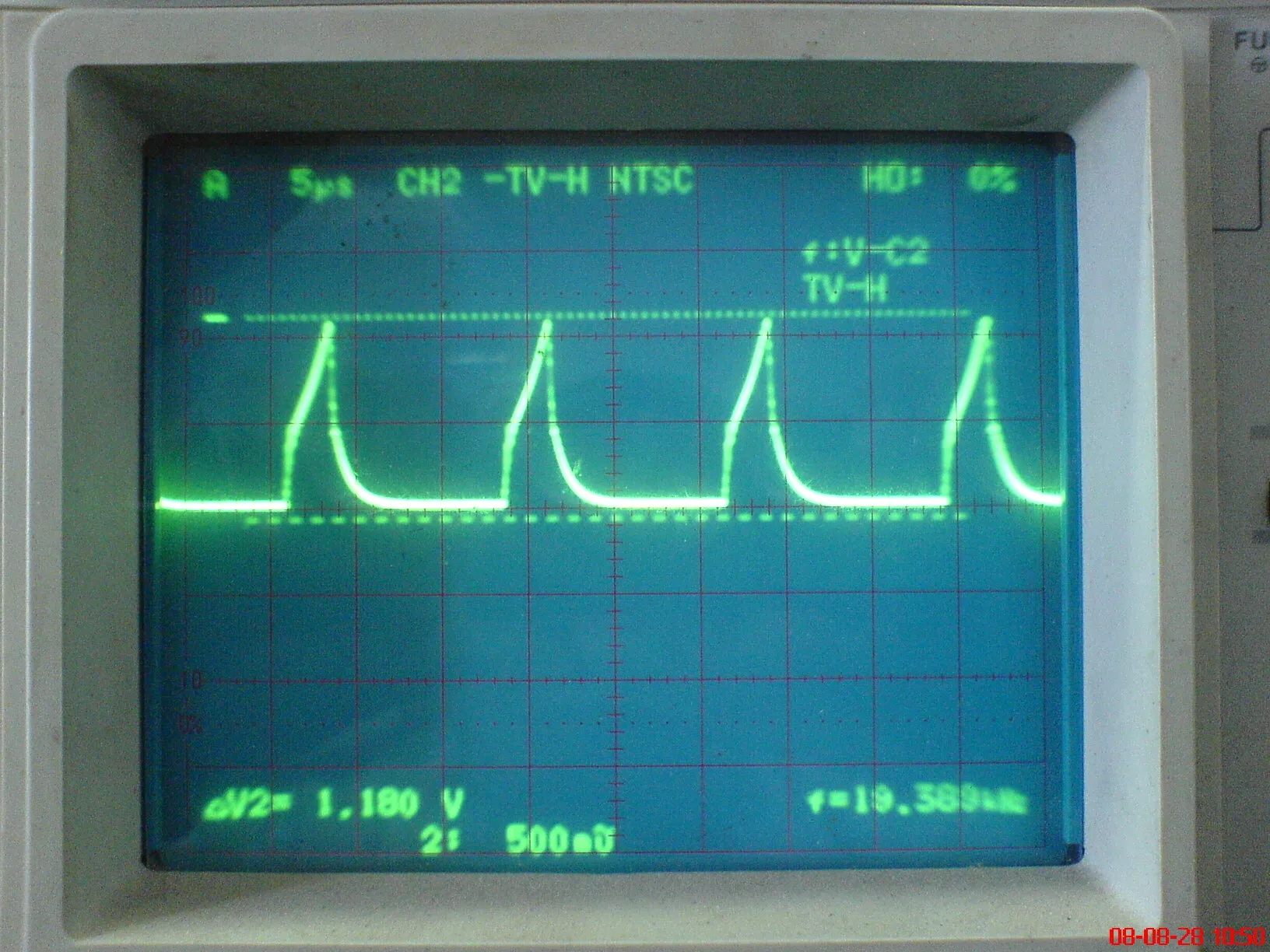

再將電子負載調至3.5A,整個電源的輸出電壓變?yōu)?.2V,輸入電流是1.4A,與它相對應的漏極波形和UC3843的3腳波形對應如下.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2806851219894470.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2806851219894489.jpg');}" onmousewheel="return imgzoom(this);">

上述測試條件都是在輸入電壓為10V的情況下測得(由于10V輸入都不正常,所以其它電壓都沒測了),請高手幫忙看看到底應如何解決.在此之前它的反饋環路和綬沖網絡以及過流檢測腳的元件參數都做過調整,現大家看到的是我所能調出的最好狀態了.我實在是沒辦法了,只好求助于各位了,謝謝!

我覺得dc/dc大于20w還是用正激方案比較好

1A時,占空必都有50%了,我覺得匝比有點大,3.5A波形明顯是過流,可以調整一下過流點

電感量太大了,我的16V輸入10uH左右,最好用電流互感器采樣初級電流,電阻很燙的.

過流點我已調過,我試過把取樣過來的電壓分壓,但是這樣子變壓器會嘯叫.因?yàn)檫@個電路它的初級峰值電流可達到13A.而取樣電阻現已是0.1 OHM了,如再調小的話,變壓器同樣會嘯叫.

ysun,你好!能否把你的圖紙給我參考一下?

所以,還是用正激電路,采樣用電流互感器

當用反激式做,我又調不出來時,我也想過用正激來做.條條大路通羅馬.但是對于我們這種剛接觸的人來說,恐怕又會有新的問題出來,所以對我來說條條大路都是難走的,看看這樣用反激來做大家?guī)兔纯催€有沒有救?

現在看你的變壓器,有問題.你的初級峰值電流大概有21A左右,取樣電阻用0.1歐姆早就保護了,如果不加其他任何補償?shù)脑捯惨?.04歐姆的電阻,所以你最好用電流互感器

看你的電路 還是 有問題的. 還得 改

zsqlx你好,能否告訴我要如何改才好?

SUNSUN你好,我現在申請一個QQ,稍候我再與你聯系.

看情況像是保護了,我以前自己將變壓器反饋繞組做反了,帶載時電壓超過36伏會出現類似情況

過流保護了這是肯定的,現在就看在此電路的基礎上做一些什么樣的修改,讓它能正常工作.

前幾天忙,今天才看到你的貼!你把IC的供電斷開,另外接一直流電源給其供電;電壓從10V慢慢調高,看看是否能正常工作!還有把你的環路放慢點,把R6加大點,C7加大點,R3、R4適當調下.或者先把電壓調到15V,看下能不能正常工作!

你把次級做到13TS,回饋?zhàn)?2TS試下.

明顯是限功率了啊,電流信號太大,可以考慮0.1歐姆并聯四個

我哪會有事哈,來了個客戶,明天你上線在和我聯系,你的參數改的不少

是限功率了沒錯!但是,電阻改小了;變壓器會叫,所以可以從別的地方先改善下呀~在回來調電阻,這樣比較好一點!

我按照80khz計算的變壓器,N1:6T,   N2,12T,    N3,11T
Lg:1MM,   LP:3UH

我在幫你看一下參數:C1要減小,C2要加大,要不然C2電容可能會熱,C11:1000PF左右,c7:22nf,R3可以減小到100K左右,另外你的MOS可能不行,估計會很熱,再選大點的試試.

并聯4個0.1 OHM的電阻我已試過了,開關變壓器有叫聲并且它的波形沒有現在的好.

此款電源最好用正激做,反擊不是很好.太晚了,我要回家了,明天再說哈,你可以在QQ上找我哈.

按我寫的把參數改一下

我實在是太感動了,這么多高手幫我,這一款無論如何我都要把它調出來,謝謝大家了.明天我再一一去試.

沒問題,明日我再把大家所說的方法都試一遍.謝謝大家了.

我在QQ上是把你加進去了,但不知你有沒有加我?
