加上半橋單BUCK電路,
就成了.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1484571219914454.jpg');}" onmousewheel="return imgzoom(this);">

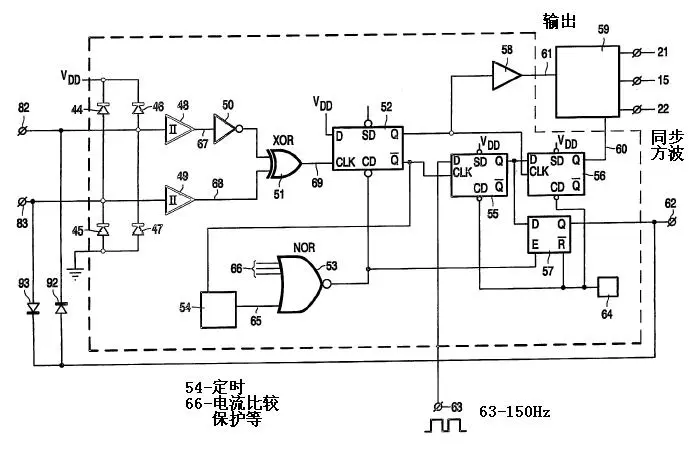

[20]的內部框圖,可以用其他芯片實現.

三極管電流鏡技術,可以認為是電流變壓器,
1:1,把這些三極管對都去掉就可以了.

唯一是電容充電后電平會提高的,
用電流鏡不會抬高.

能否把專利原文貢獻,看圖有點一頭霧水.

pdf文件
1484571220417925.pdf

樓主厲害啊 有沒有翻譯成中文的 更詳細點的資料啊 強烈關注中

下面的電流傳感控制IC是什么型號啊 有資料嗎

樓主有所保留,最重要的兩張沒有.

沒下全.
1484571220626437.pdf

1484571220626453.pdf
1484571220626475.pdf 1484571220626486.pdf 1484571220626501.pdf 1484571220626509.pdf
