L6997芯片

我被L6997芯片難住了,請各位幫我分析:LGATD,HGATE,與L是怎么樣工作的,它是怎樣的工作方式?
謝謝了!
全部回復(7)
正序查看
倒序查看
name
LV.5
2
2005-03-16 09:46

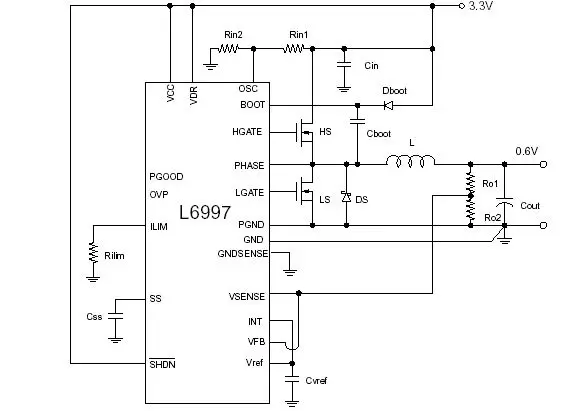

附圖如下

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1110937542.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
name
LV.5
3
2005-03-16 10:13
@name
附圖如下[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1110937542.jpg');}"onmousewheel="returnimgzoom(this);">
很急!!各位高手發言呀!謝過了!!
0
回復
2005-03-16 10:22
@name
附圖如下[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1110937542.jpg');}"onmousewheel="returnimgzoom(this);">
我沒有用過該芯片,但從圖上看,就是BUCK電路.HGATE和LGATE是互補工作的.下管是為了降低L續流階段的損耗的.就象同步整流那樣的.
0
回復
name
LV.5
5
2005-03-16 10:23
@name
很急!!各位高手發言呀!謝過了!!
這是有關L6997芯片資料.

1110939816.pdf
0
回復
name
LV.5
6
2005-03-16 10:36
@乞力馬扎羅的雪
我沒有用過該芯片,但從圖上看,就是BUCK電路.HGATE和LGATE是互補工作的.下管是為了降低L續流階段的損耗的.就象同步整流那樣的.
這么說LS與DS有續流的同等作用?HS是給L沖磁,也就是HS導通時給L沖磁,LS關閉,LS導同時續流,HS關閉.
HS與LS的導通與關閉是正好相對的?
0
回復
2005-03-16 10:47
@name
這么說LS與DS有續流的同等作用?HS是給L沖磁,也就是HS導通時給L沖磁,LS關閉,LS導同時續流,HS關閉.HS與LS的導通與關閉是正好相對的?
完全正確.
LS和DS作用相同,但效果不同.DS導通壓降最少也有0.4V吧,而LS的導通電阻可以做的很低,甚至幾個毫歐.兩者的損耗就差遠了.
0
回復
name
LV.5
8
2005-03-16 15:03
@乞力馬扎羅的雪
完全正確.LS和DS作用相同,但效果不同.DS導通壓降最少也有0.4V吧,而LS的導通電阻可以做的很低,甚至幾個毫歐.兩者的損耗就差遠了.
非常感謝!!!
