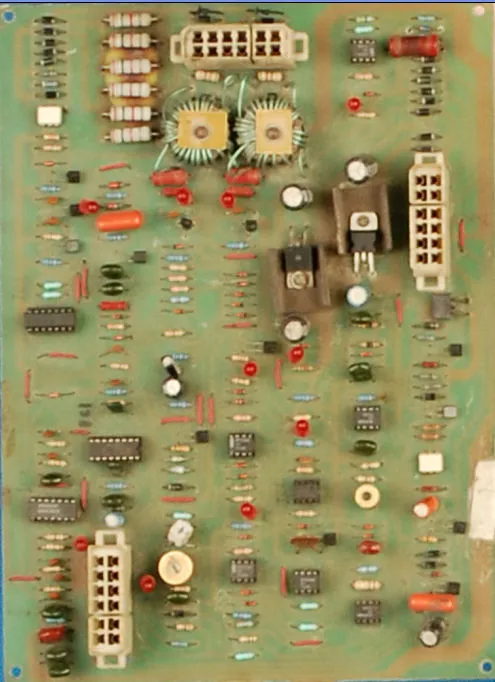

圖1

1500兩銀子,成為雞肋.最普通的元件

該機的維修流程和現在mos管一樣嗎

檢查下 4538  4011

這是川焊的在我們這己不用了.你把IC1IC2IC3IC5及9014和9015都換了手到病除.這種機子修近百臺了,我這主板一大堆都做廢板了.

謝謝大家,修這機子就因?yàn)樵诖箅娏飨卤容^可靠耐用.棄之可惜.
zx7-400s的圖紙我有.我在修一下.

機器已經修好,電流很大.小電流也有100a,3.2焊條好燒的很.如何調小,謝謝大家.

對不起!今天才回答你!

        我們使用的逆變焊機是瑪瑞ZX7---400/500焊機,500S的焊機相對比較多,用的控制板是長方形小板,和你這塊板的長差不多,寬有你這塊板的一半多點,它上面有最大和最小電流設定電位器,不知你這塊控制板上有沒有?是否和瑪瑞的控制板一樣?


                                     13629170592

可以調小了,原來的維修工,把電流調節電位器接反了,他上面的350v470u兩個并聯,共四個,大體積.現在燒了兩個.不知是否能用小體積450v470u代替.謝謝

你好!

    我們每次買的電容也是體積大小不一,但只要能滿足容量、耐壓、充放電電流就行了.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/2673541220657566.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/2673541220657581.jpg');}" onmousewheel="return imgzoom(this);">

???

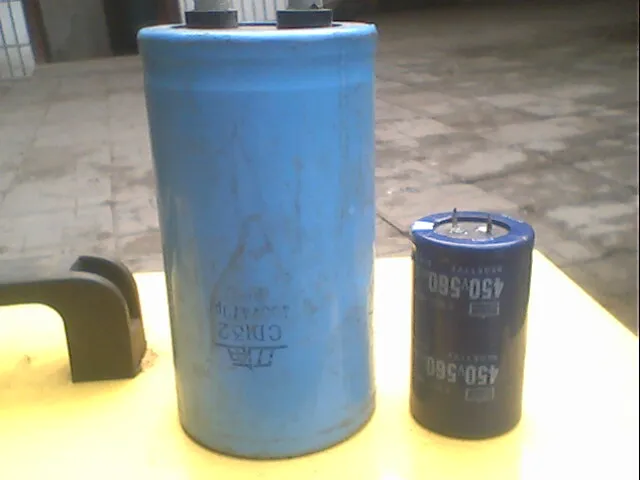

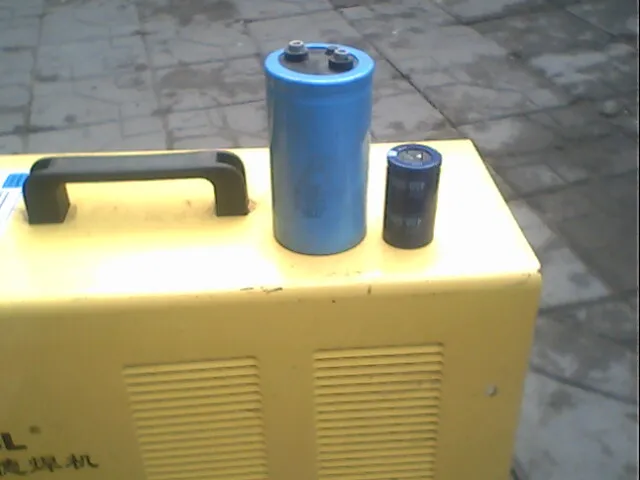

是這啊?這是家電上使用的啊!沒想到小到這樣,電焊機上使用的不是這么小的.那么大的充電電流這肯定不行.

我正找到450v1500u大體積,打算用兩只串聯,《原機4只450v470u串并》.

這機子性能很好,比mos400好用多了.《起弧,飛濺,大電流》

可控硅共同導通的可能不大,看你的電路板有燒過的痕跡,正好又在高電壓保護的部分,估計是電壓反饋線斷開或者接反,造成電壓過高擊穿了輸出超級拉電容(1.5法450伏),這種班子這種毛病多,集成塊,其他電路不易出問題.

mF單位一般不使用.因?yàn)榇嬖跇?biāo)注誤區.這個是歷史問題了.你就把mF這個單位代號忘記了就是了.

mF,毫法拉.和長度單位毫米一樣,頭一個字母m表示“毫”,即原單位千分之一倍率.

而字母m也有可能表示“微”,例如“微軟”的“micro”.一些電容廠家用MFD/mFD/MF/mF在電容器產品上標上了單位(MFD一般是大寫的,本不應該有誤會,但有用小寫m的就讓很多采購者頭暈).但是測起來并不是毫法拉而是微法拉.一問,廠家說M/m是“微”的意思!無奈.M是微還是毫,頗具爭議性.

后來,為了避免誤會,很多廠家都避免使用mF單位來給自己產品標容量,寧可用加標000uF來表示毫法拉,避免客戶采購時出錯.例如680000uF本來意思是680mF容量.
啊!680mF可以標成0.68F了啊!但是,那么大堆頭的數字,在以前還沒有能力批量生產F容量級電容時(當時F單位還沒流行,如果標0.68F也許有人會想到0.68mF呢!),是一個很可觀的數字.碩大的電容,加上一大串?dāng)?shù)值碼,看起來多爽!

得了吧,就這機還用得上法拉級的電容?
你看的是上面寫的是1500MFD吧,以為是毫法,其實,也是個一千五微法的
或者,要是認成一千五兆法,應該更值錢一點,存的電估計給個電動小汽車跑一天沒問題

是1500微法450v的工業級電容,該機其實三個月前已經修好,至今仍在使用中.所換部件上面提及.

您好,請問您那里有板子賣嗎?我想買三塊,方便的話,請告訴價格,

MFD是日本標法,就是UF,鬼子就是不一樣,會忽悠人,把我們騙得打轉.

大家好,我有一臺這種機器,他有空載電壓,但是一燒焊就跳閘啊,請大家?guī)臀曳治鲆幌率鞘裁椿厥掳?哪位兄弟有這種機的資料啊,發一份給我好嗎?多謝了!我的QQ:563378581,郵箱是:fei58@163.com

您好   我有兩個都是1500UF160V電解壞了     換了電解后你說的這些東西還要換 嗎

我的 1500UF160V電解    我換的2200UF450V4個   行嗎

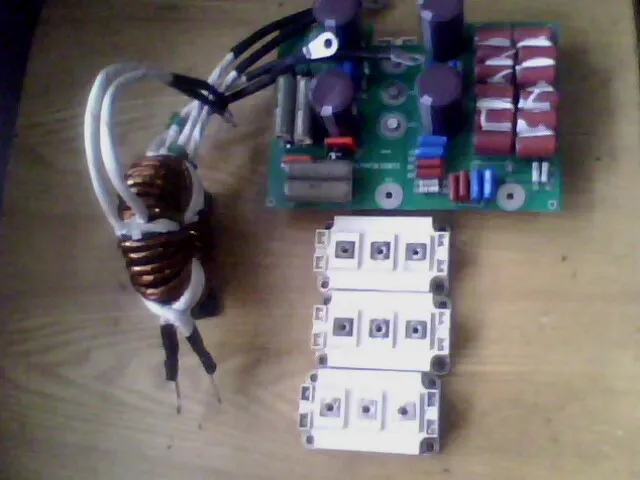

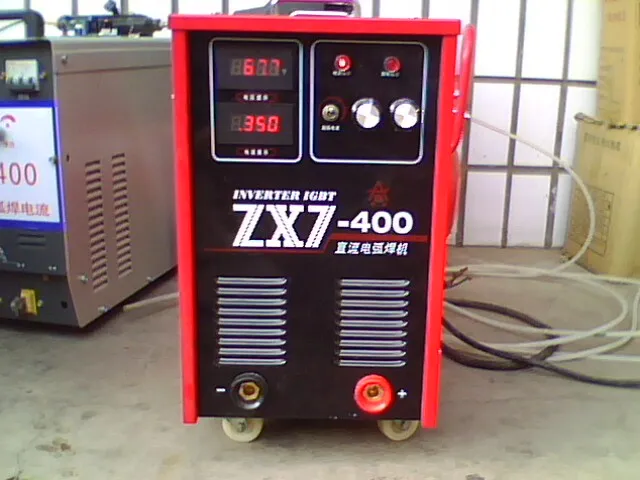

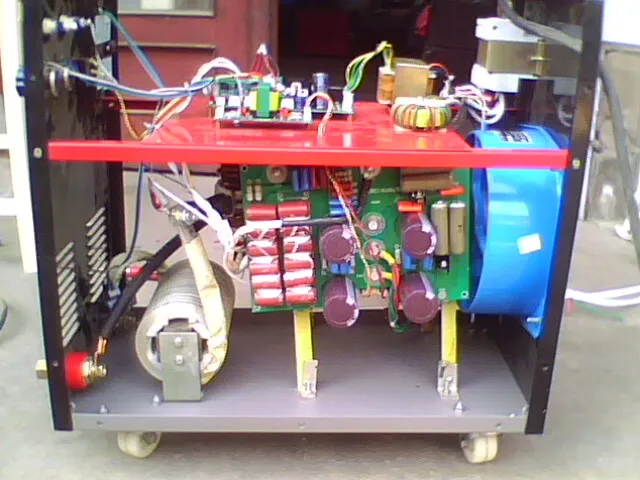

山寨版的zx7--400.空載電壓69v.實際電流350.占載率60%.整機重量30kg.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/2673541245856239.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/2673541245856252.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2673541246953841.jpg');}" onmousewheel="return imgzoom(this);">

我想請教一下  川焊ZX7-400s焊接電流不能調  ,電位器換掉后也不行,請高手指點一下,
