最近在瀏覽IC Design house設計的LED Driver時,發現很多Datasheet都寫的夸大其詞.
比如SOT89 Package(內置MOS)可以承受1.5W的功耗,可以輸出30W;SOT23-5/6 Package(內置MOS)可以承受1W的功耗,可以輸出24W.
我就納悶了,這樣違反電子常識的東西也敢寫. 不是你IC能承受多少電壓,多少電流,再乘上你的最大效率就變成了你的輸出功率. 這樣會死人的.
希望廣大戰友在設計產品要增大眼睛,凡是多問一個為什么.
LED驅動IC的一些認識
全部回復(6)
正序查看
倒序查看
說的是有些離譜了,但同樣性能的IC,不同的生產廠商用的封裝可以不一樣,
比如同為內置MOSFET的1A的驅動IC,國外的廠商可以做的TSOT23-5,有些臺系或
國內的只能用SO8去做,同樣做的好的,SOT-23可以出4A的電流,有些可能只能用
SOT-223去做.
如果把導通電阻和飽和壓降做的足夠小,從理論上來講,樓主所說的是有可能的.有些IC生產廠已經把導通電阻做到了十幾個毫歐.這反映出從IC的生產材料、設備、工藝上,我們同其他IC列強們的巨大差異,其實我們有世界上一流的IC設計人員......不好意思,扯遠了.
比如同為內置MOSFET的1A的驅動IC,國外的廠商可以做的TSOT23-5,有些臺系或
國內的只能用SO8去做,同樣做的好的,SOT-23可以出4A的電流,有些可能只能用
SOT-223去做.
如果把導通電阻和飽和壓降做的足夠小,從理論上來講,樓主所說的是有可能的.有些IC生產廠已經把導通電阻做到了十幾個毫歐.這反映出從IC的生產材料、設備、工藝上,我們同其他IC列強們的巨大差異,其實我們有世界上一流的IC設計人員......不好意思,扯遠了.
0
回復
@haonaozai0616
哪么能不能請樓主講解下,怎么計算才得到輸出的實際功率呢,一般輸出功率怎么求的?我是新手,請樓主不吝賜教.....等待
通常你在設計線路時看看IC規格書,上面一般會說在輸入與負載的條件下會有大概的效率,效率值會反映大概在線路上面體現出的功耗熱量.功率消耗依次是:功率管、整流管、肖特基、電感、IC電源等功率器件.要是器件被集成,那就一起看待,與封裝對比得出承受的最大散失熱量,超過了就需要增加散熱器,散熱器設置需要考慮環境溫度,環境溫度看空氣對流情況.
0
回復
@文子
通常你在設計線路時看看IC規格書,上面一般會說在輸入與負載的條件下會有大概的效率,效率值會反映大概在線路上面體現出的功耗熱量.功率消耗依次是:功率管、整流管、肖特基、電感、IC電源等功率器件.要是器件被集成,那就一起看待,與封裝對比得出承受的最大散失熱量,超過了就需要增加散熱器,散熱器設置需要考慮環境溫度,環境溫度看空氣對流情況.

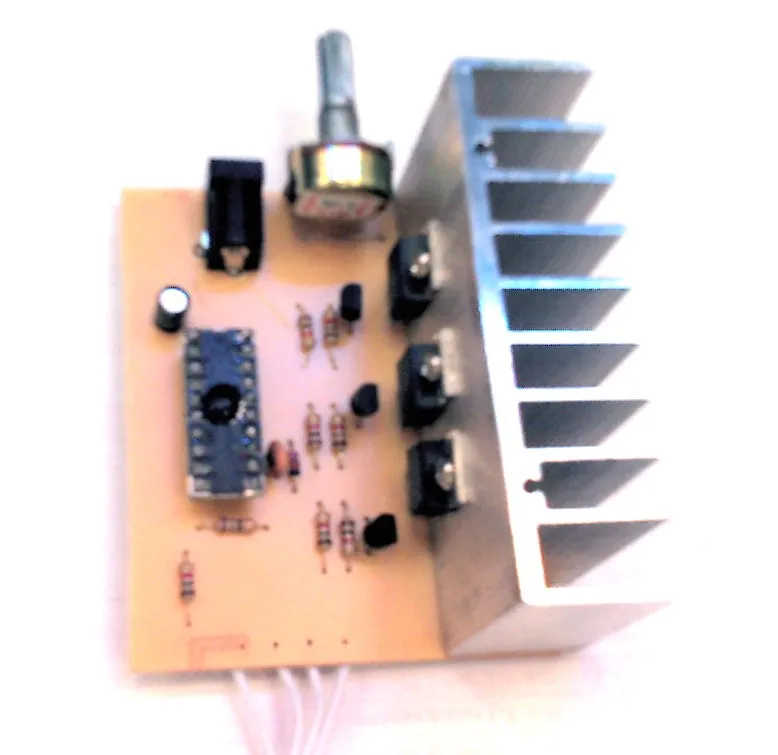

感謝斑竹的回復,能不能再具體嗲點呢,我傳個LED七彩控制器的實物圖上來,
能不能詳細的解釋下每路的最大功率是怎么樣計算的出來的,非常感謝......
等待中....
該控制器是3路的,如果由場效應管(IRF540)控制
