小的最近在研究恒流電源,可是這個關于三極管的恒流不怎么沒有分析透,哪位可以指教一下,謝謝!!~~
三極管恒流原理分析,謝謝
各位大俠好!
小的最近在研究恒流電源,可是這個關于三極管的恒流不怎么沒有分析透,哪位可以指教一下,謝謝!!~~
小的最近在研究恒流電源,可是這個關于三極管的恒流不怎么沒有分析透,哪位可以指教一下,謝謝!!~~
全部回復(20)
正序查看
倒序查看
@snmg
文斑竹給我解答一下吧,真的很需要幫忙.大家都是瀏覽不回復,沒有那么多技術含量,所以都不幫我看是嗎?!
我來回答你吧.Q1是工作在開關狀態.利用B--E大概0.6---0.7左右的電壓,超過就導通,沒有超過就截止.導通的話,C---E就有電流過,那么光耦這個回路就通了,光耦里面的發光二極管就發光,信號就這樣傳到前面的PWM的相應的功能腳.R15;R16是取樣電阻,改變它就可以改變電流的大小.R14是一個隔地電阻,目的是為了在B極更容易的到0.7V的電壓.但是它是是損耗元件,越小越好.
0
回復
@liucx761128
我來回答你吧.Q1是工作在開關狀態.利用B--E大概0.6---0.7左右的電壓,超過就導通,沒有超過就截止.導通的話,C---E就有電流過,那么光耦這個回路就通了,光耦里面的發光二極管就發光,信號就這樣傳到前面的PWM的相應的功能腳.R15;R16是取樣電阻,改變它就可以改變電流的大小.R14是一個隔地電阻,目的是為了在B極更容易的到0.7V的電壓.但是它是是損耗元件,越小越好.
首先謝謝您的回復!!
我還想問一下,光耦只在三極管導通工作時才發光工作的是嗎?!
是不是在空載恒壓模式時,光耦就是正常工作的,加上負載進入恒流模式時,光耦的動作就受三極管的開關影響了是嗎?
謝謝
我還想問一下,光耦只在三極管導通工作時才發光工作的是嗎?!
是不是在空載恒壓模式時,光耦就是正常工作的,加上負載進入恒流模式時,光耦的動作就受三極管的開關影響了是嗎?
謝謝
0
回復
@snmg
首先謝謝您的回復!!我還想問一下,光耦只在三極管導通工作時才發光工作的是嗎?!是不是在空載恒壓模式時,光耦就是正常工作的,加上負載進入恒流模式時,光耦的動作就受三極管的開關影響了是嗎?謝謝
空載時候是恒壓電路的工作原理,分壓電阻R10,R11 431,光耦等電路控制電壓的.此時沒有電流,或者電流小,沒達到三極管導通電壓,則這部分恒流控制電路不工作.
進入恒流工作狀態后,輸出電壓低于分壓電阻分過來的電壓,431處就沒電流了.
光耦是一直工作的,只是在恒壓是電流留過431,恒流時候流過三極管,
進入恒流工作狀態后,輸出電壓低于分壓電阻分過來的電壓,431處就沒電流了.
光耦是一直工作的,只是在恒壓是電流留過431,恒流時候流過三極管,
0
回復
@star8549
空載時候是恒壓電路的工作原理,分壓電阻R10,R11431,光耦等電路控制電壓的.此時沒有電流,或者電流小,沒達到三極管導通電壓,則這部分恒流控制電路不工作.進入恒流工作狀態后,輸出電壓低于分壓電阻分過來的電壓,431處就沒電流了.光耦是一直工作的,只是在恒壓是電流留過431,恒流時候流過三極管,
謝謝!!
我發現個問題,有時問題是要自己沒事多琢磨琢磨的,找找回路的動作就會有感覺,呵呵,謝謝你!!
我發現個問題,有時問題是要自己沒事多琢磨琢磨的,找找回路的動作就會有感覺,呵呵,謝謝你!!
0
回復
@liucx761128
我來回答你吧.Q1是工作在開關狀態.利用B--E大概0.6---0.7左右的電壓,超過就導通,沒有超過就截止.導通的話,C---E就有電流過,那么光耦這個回路就通了,光耦里面的發光二極管就發光,信號就這樣傳到前面的PWM的相應的功能腳.R15;R16是取樣電阻,改變它就可以改變電流的大小.R14是一個隔地電阻,目的是為了在B極更容易的到0.7V的電壓.但是它是是損耗元件,越小越好.
請問這個三極管的基極電流,電壓從哪里來啊,R13 R15 R16,還有光耦旁邊的電阻起什么作用的
0
回復

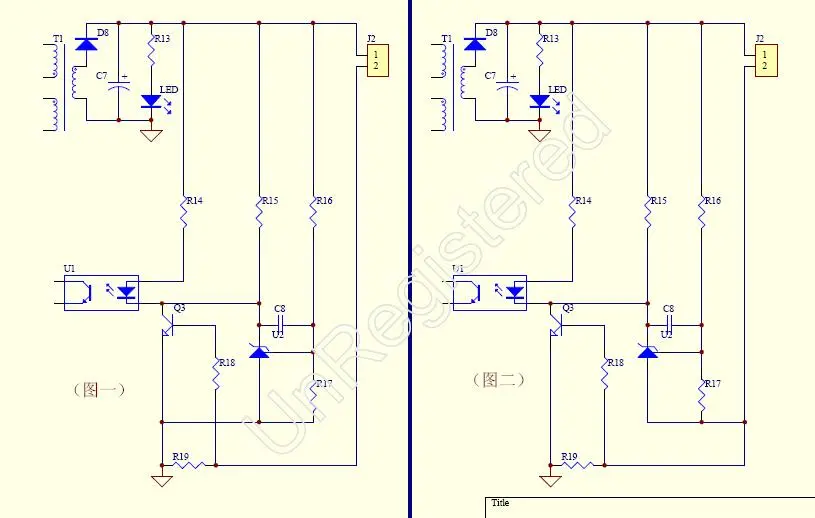

請教各位高手,如圖三極管恒流電流,TL431和取樣電阻接地是接在限流電阻前好還是后面好,謝謝,請各位高手指點.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1184501226455103.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1184501226455103.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@hbinwen
這應該是過流保護電路,不能恒流的 IOMAX=VBE/RS
對于動態的電阻負載,這個電路確實不能恒流,但是對于LED來說是可以的,因?yàn)樵谠O(shè)計時,一般空載電壓比LED負載壓降高出幾V.而LED兩端電壓上升一點點,電流會上升很多,而且不會出現若干LED損壞輸出電壓上升的情況,所以LED做負載只存在空載和滿載兩種情況,不存在中間狀態,也就能夠?qū)崿F(xiàn)恒流.
不過單三極管恒流溫度漂移比較大,一般都加個溫度補償,或者用雙三極管或者運放做.如果對精度要求不是很高就無所謂.
不過單三極管恒流溫度漂移比較大,一般都加個溫度補償,或者用雙三極管或者運放做.如果對精度要求不是很高就無所謂.
0
回復
@banma2001
對于動態的電阻負載,這個電路確實不能恒流,但是對于LED來說是可以的,因?yàn)樵谠O(shè)計時,一般空載電壓比LED負載壓降高出幾V.而LED兩端電壓上升一點點,電流會上升很多,而且不會出現若干LED損壞輸出電壓上升的情況,所以LED做負載只存在空載和滿載兩種情況,不存在中間狀態,也就能夠?qū)崿F(xiàn)恒流.不過單三極管恒流溫度漂移比較大,一般都加個溫度補償,或者用雙三極管或者運放做.如果對精度要求不是很高就無所謂.
上面都在說三極管B極達到0.7V時，會實過流保護，但在負載CV模式時，它是怎么恒流的，請高手們指的，小弟有點菜，能詳細的更好
