如圖:
用SG3525做的推挽隔離升壓電路為何總是不能穩壓?
用24VDC升到350VDC,采用隔離設計,輸出電壓350VDC不穩定,有抖動,請問這種反饋回路該怎么設計!請DX指出反饋回路要怎么改才好!
如圖:
如圖:
全部回復(44)
正序查看
倒序查看
@xzszrs
大概看了下,主要是R44太大.用4.7K試下.因?yàn)門L431已經有誤差放大了就不用再用1,9做誤差放大了.
多謝鐘工,真是一語中地!
我用示波器看了驅動輸出波形,發現確實是由于1腳到9角上的補償發生了問題
輸出波形在一段時間內沒有輸出,在另外一段時間內正常,該現象在TL494上
同樣也發現過,多謝鐘工,我改下試下,如果有問題,再請教!
我用示波器看了驅動輸出波形,發現確實是由于1腳到9角上的補償發生了問題
輸出波形在一段時間內沒有輸出,在另外一段時間內正常,該現象在TL494上
同樣也發現過,多謝鐘工,我改下試下,如果有問題,再請教!
0
回復
@xzszrs
大概看了下,主要是R44太大.用4.7K試下.因?yàn)門L431已經有誤差放大了就不用再用1,9做誤差放大了.
鐘工,還是出現問題,還是不能穩壓,
將R44換成4.7K之后,電壓還是緩慢一直上升,我測試了SG3525 1腳上的電壓,已經到了4.7V左右了,此時2腳上的電壓是2.6V左右,按道理應該P(yáng)WM占空比會減小,但是我看輸出波形還是在47.3%左右,這是為什么呢?
難到SG3525 1腳上的4.7V左右電壓通過R44到SG3525 9腳上去了,到了內部運算放大器里的輸出端,引起輸出端電壓反而升高而使PWM占空比更大呢?
將R44換成4.7K之后,電壓還是緩慢一直上升,我測試了SG3525 1腳上的電壓,已經到了4.7V左右了,此時2腳上的電壓是2.6V左右,按道理應該P(yáng)WM占空比會減小,但是我看輸出波形還是在47.3%左右,這是為什么呢?
難到SG3525 1腳上的4.7V左右電壓通過R44到SG3525 9腳上去了,到了內部運算放大器里的輸出端,引起輸出端電壓反而升高而使PWM占空比更大呢?
0
回復
@ssff
鐘工,還是出現問題,還是不能穩壓,將R44換成4.7K之后,電壓還是緩慢一直上升,我測試了SG35251腳上的電壓,已經到了4.7V左右了,此時2腳上的電壓是2.6V左右,按道理應該P(yáng)WM占空比會減小,但是我看輸出波形還是在47.3%左右,這是為什么呢?難到SG35251腳上的4.7V左右電壓通過R44到SG35259腳上去了,到了內部運算放大器里的輸出端,引起輸出端電壓反而升高而使PWM占空比更大呢?
3525的1腳還要接一個4.7K下地.
0
回復
@xzszrs
R12改為1K
現在變成通電過30秒左右就燒MOSFET了.

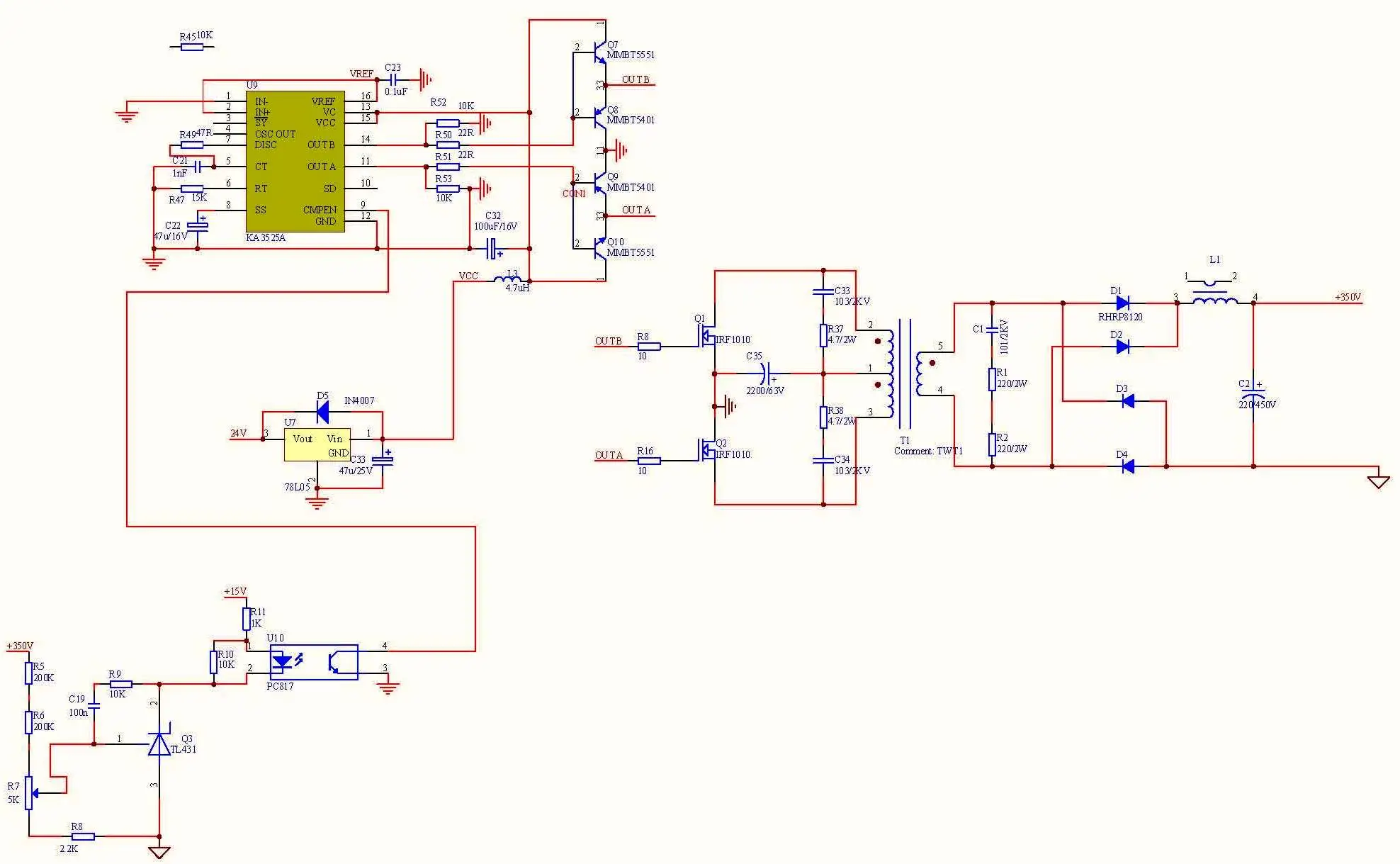

我準備將1腳直接接地,2腳接REF,用光藕來控制第9腳,不知道可行不?
電路如下,請鐘工指教,謝謝!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/2910081221553679.jpg');}" onmousewheel="return imgzoom(this);">
我準備將1腳直接接地,2腳接REF,用光藕來控制第9腳,不知道可行不?
電路如下,請鐘工指教,謝謝!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/2910081221553679.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@ssff
現在變成通電過30秒左右就燒MOSFET了.我準備將1腳直接接地,2腳接REF,用光藕來控制第9腳,不知道可行不?電路如下,請鐘工指教,謝謝![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/69/2910081221553679.jpg');}"onmousewheel="returnimgzoom(this);">
理論上是可行的,可以一試.
0
回復
@ssff
現在變成通電過30秒左右就燒MOSFET了.我準備將1腳直接接地,2腳接REF,用光藕來控制第9腳,不知道可行不?電路如下,請鐘工指教,謝謝![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/69/2910081221553679.jpg');}"onmousewheel="returnimgzoom(this);">
接第九腳錯了吧?
0
回復
@彭希仁
接第九腳錯了吧?
呵呵,應該不會錯,第九腳 是內部運算放大器的輸出端控制PWM的占空比,我將該腳接出來控制,就像鐘工說的:理論上是可行的,可以一試.
我考慮這樣做帶來的唯一問題是:將會引起3525的功耗增加,因?yàn)檫\(yùn)算放大器一直
輸出是高,進入閉環時將會在9腳拉出太多電流,引起3525過熱而燒毀,
這只是我初步想象,還沒有試驗,如果有結果,我將第一時間放在網上給大家參考!
我考慮這樣做帶來的唯一問題是:將會引起3525的功耗增加,因?yàn)檫\(yùn)算放大器一直
輸出是高,進入閉環時將會在9腳拉出太多電流,引起3525過熱而燒毀,
這只是我初步想象,還沒有試驗,如果有結果,我將第一時間放在網上給大家參考!
