  • 請問PI的工程師和各位DX,這樣的TOP246的電路能實現瞬間過壓保護嗎?

請問PI的工程師和各位DX,這樣的TOP246的電路能實現瞬間過壓保護嗎?

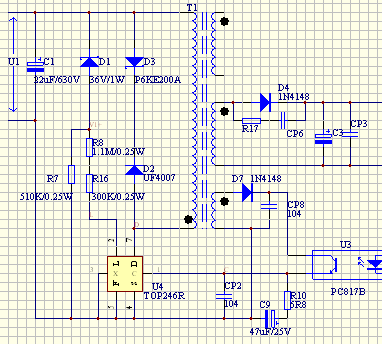

如圖所示:

在上面的這個電路中,U1的電壓在106~351V之間是能正常工作的,我緩慢調節輸入電壓,當U1<106V時,輸出關閉;當U1>351V時,輸出也關閉.如果上電時的輸入電壓U1<106或者U1>351,輸出也是關閉,這些都是我試驗的結果.
現在我的問題是:
我的輸入電壓為220Vac,那么U1=308V(實測值),這個時候是正常工作的,如果現在在220Vac電路中突然出現一個高電壓尖峰脈沖(該高電壓尖峰脈沖經整流后峰峰值為500多V),此時,TOP246檢測到這個過壓信號,它關閉了TOP246內部的MOS管,由于電路是反激式的,在關斷MOS時,變壓器二次就有輸出,然后在變壓器一次就產生了感應電壓(我設的感應電壓為135V),那么這個感應電壓+U1+變壓器漏感引起的電壓>700V,那這樣就會損壞TOP246了.請問是否會出現像我上面分析的情況,由于我沒有設備可以模擬我的問題,所以請PI的工程師或者知道答案的DX給我解答一下.
全部回復(7)
正序查看
倒序查看
ylqixie
LV.1
2
2008-09-16 14:45
我公司也做維修的,你有興趣可以登陸我們的網站看看http://www.ylpj.net
詳情請致電:0755-21192100余小姐 0755-83676200  羅小姐
0
回復
hh20010
LV.4
3
2008-09-17 16:01
@ylqixie
我公司也做維修的,你有興趣可以登陸我們的網站看看http://www.ylpj.net詳情請致電:0755-21192100余小姐0755-83676200  羅小姐
你好,的這個圖我看過,有些還是不是很清楚,你把你的線路圖發給我看一下,tcc820901@163.comQQ459049243張工電話是13421840825,謝謝
0
回復
2008-09-17 17:08
@hh20010
你好,的這個圖我看過,有些還是不是很清楚,你把你的線路圖發給我看一下,tcc820901@163.comQQ459049243張工電話是13421840825,謝謝
完整的原理圖在這里,請幫忙看看,謝謝.
888761221642494.sch
0
回復
2008-09-18 08:57
會及時關閉top,不會損壞IC
0
回復
2008-09-18 12:47
@powerint_dpa
會及時關閉top,不會損壞IC
TOP246檢測到了過壓信號,是關閉了,但是DS之間的電壓在TOP246關閉后仍可能大于700V,這樣TOP不會損壞嗎?為什么?
還有一個問題:TOP246檢測到這個高壓脈沖時,此時TOP中的MOS管處于關閉狀態,變壓器向二次釋放能量,二次的二極管處于導通狀態,為了維持輸出電壓的穩定,在一次產生的感應電壓還是135V,這個時候TOP246上的DS之間電壓>700V.
假設從有高壓脈沖產生開始到DS之間電壓>700V,所需的時間為T1;
從高壓脈沖產生開始到TOP246關閉的時間為T2.
若T1>T2,那么TOP是不會損壞的;
若T1請問這兩個時間哪個長,哪個短?
0
回復
2008-09-19 14:42
@xuanfenghhj
TOP246檢測到了過壓信號,是關閉了,但是DS之間的電壓在TOP246關閉后仍可能大于700V,這樣TOP不會損壞嗎?為什么?還有一個問題:TOP246檢測到這個高壓脈沖時,此時TOP中的MOS管處于關閉狀態,變壓器向二次釋放能量,二次的二極管處于導通狀態,為了維持輸出電壓的穩定,在一次產生的感應電壓還是135V,這個時候TOP246上的DS之間電壓>700V.假設從有高壓脈沖產生開始到DS之間電壓>700V,所需的時間為T1;從高壓脈沖產生開始到TOP246關閉的時間為T2.若T1>T2,那么TOP是不會損壞的;若T1
若輸入的電壓,大于700V,就可能損壞TOP;
一般的設置,是TOP在400V左右關斷;高壓脈沖的維持時間非常短,幾u(yù)s吧;700-135=565V,輸入電壓不可能從400V升高到565V,耗費時間少于幾u(yù)s吧.
0
回復
2008-09-19 16:20
@powerint_dpa
若輸入的電壓,大于700V,就可能損壞TOP;一般的設置,是TOP在400V左右關斷;高壓脈沖的維持時間非常短,幾u(yù)s吧;700-135=565V,輸入電壓不可能從400V升高到565V,耗費時間少于幾u(yù)s吧.
恩,我明白了,就是說在高壓電解上的電壓不可能在幾個us的時間內上升到565V,對吧,這樣的話TOP246上的DS之間電壓就不會超過700V了.謝謝了
