充電器壞了,幫我看看

我是浙江的,一點不懂電源方面的知識.用的是尼康電動車,配尼康的三段智能充電器,前幾天充電器突然就壞了,充電器插上電源之后,兩個燈都不亮,據別人測量也沒有輸出電壓.整個就沒有一點反應,根本不會充電.我送到尼康專門維修點,他們不會修理充電器,只能換一個充電器.我想好好的一個充電器,就是某個元件壞了吧,肯定換個元件就ok了.懇請各位工程師幫我指點,可能是那個元件壞了.不勝感激.

全部回復(9)

只看樓主

正序查看

倒序查看

yanglupu

LV.8

2008-09-16 08:58

前級開關電源的某處壞了,從3843及MOS管查起,看一看其周圍的電路有沒有問題.

回復

到處看看

LV.3

2008-09-16 10:33

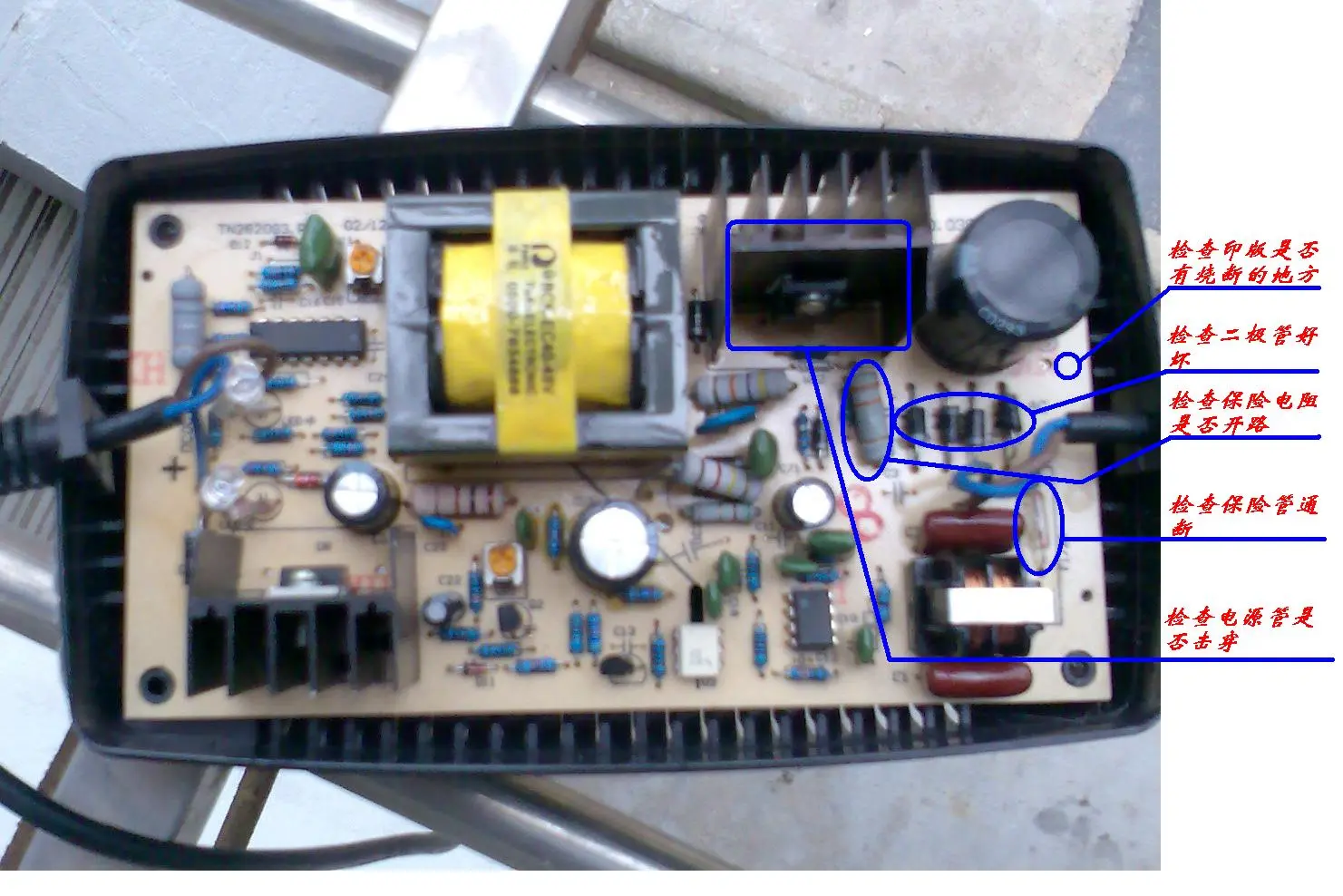

檢查以下部位看看

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/2328771221532384.jpg');}" onmousewheel="return imgzoom(this);">

回復

winwozhang

LV.1

2008-09-16 12:31

@到處看看

檢查以下部位看看[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/69/2328771221532384.jpg');}"onmousewheel="returnimgzoom(this);">

非常感謝幫助!我查查看

回復

winwozhang

LV.1

2008-09-16 12:32

@yanglupu

前級開關電源的某處壞了,從3843及MOS管查起,看一看其周圍的電路有沒有問題.

非常感謝,還是好人多啊

回復

青春之歌

LV.8

2008-09-17 14:56

@winwozhang

非常感謝幫助!我查查看

找一個懂電源的朋友看看..

回復

racky

LV.4

2008-09-17 16:40

@到處看看

看看保險管有沒有斷,如果斷了,大多是開關管和保險電阻壞了,還有別忘了把UC3842或UC3843也一起換了.

回復

winwozhang

LV.1

2008-09-17 22:07

@racky

看看保險管有沒有斷,如果斷了,大多是開關管和保險電阻壞了,還有別忘了把UC3842或UC3843也一起換了.

謝謝!現(xiàn)在工具和元件都沒有,我正在找這些東西.等修好了一定會給你們好消息的

回復

ydd.com

LV.5

2008-10-22 19:31

@winwozhang

謝謝!現(xiàn)在工具和元件都沒有,我正在找這些東西.等修好了一定會給你們好消息的

呵呵!這玩意沒做過,無意幫朋友修好了兩個,兩個非同一家生產廠家做的.拆開看了看確實有點驚訝!PWM都是用的3842,DC-OUT端都留有FUSE絲印,而實際卻在PCB走線用1mm左右寬的銅泊,你這個我想應該是帶載啟機而損壞的吧?(就是先將該充電器的輸出線,插入電動車,再來插~220V)一通電就掛了!看看是不是PCB反面銅泊因過流而燒毀.如果是,接個細點的銅絲代替就好了.
