SG3525,RT:4.7K、RD:200、CT:332,頻率約40KHz,推2對3205;
EI35磁芯,初級:0.4*12*3T*2,次級:0.4*90T;
空載電流104mA,帶載100W燈泡,電流14.4A,燈泡端電壓近684V;
帶載100W燈泡10分鐘后溫升明顯,有些燙手,帶載200W燈泡,一秒鐘就燙手(3205帶有UPS拆出的散熱器).
次級繞組是初級繞組的30倍,次級電壓是不是應該是初級的30倍?電瓶電壓12V,次級輸出是不是360V,實際測得684V,是初級產生諧振嗎?怎樣遏制或者消除?是不是開關管發熱的原因啊?
還有,帶載200W燈泡時,變壓器有溫升,不高,手感熱乎.
向高手求助——還是發熱
全部回復(15)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/2705151222049362.jpg');}" onmousewheel="return imgzoom(this);">

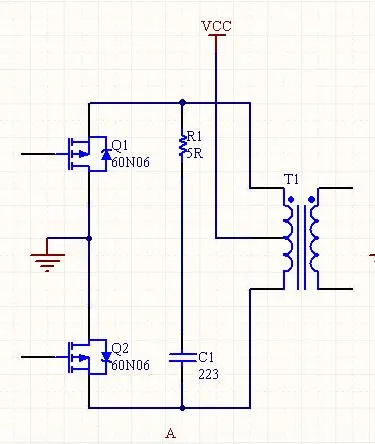

試加上圖尖峰吸收電路,電阻為6.8歐10W水泥電阻,工作幾秒后發熱冒煙.
0
回復
@wangwh
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/69/2705151222049362.jpg');}"onmousewheel="returnimgzoom(this);">試加上圖尖峰吸收電路,電阻為6.8歐10W水泥電阻,工作幾秒后發熱冒煙.
你可以先降低頻率到20K,看看管子是否還是那么容易溫升.
別一味最求空載電流,畢竟你不是用來工作在空載的.
還有就是關于你后級的電壓?jiǎn)栴},你后級電壓肯定是你測量問題.你直接測量是測不到的.用示波器測還勉強可以.你用萬用表測出來的根本沒有意義,是錯誤的數據.220V燈泡加到600V早就燒了.
至于電壓的倍率問題,是肯定的,但是這個關系只在滿功率下相等.而且由于高頻變壓器漏感影響很大,輸出空載電壓的高低跟漏感也有關系.
至于能帶多少W負載,就要看你的磁芯了,當你的磁芯功率已經滿功率的時候,再增加負載,功率也是上不去的,只能導致電壓的下降!
別一味最求空載電流,畢竟你不是用來工作在空載的.
還有就是關于你后級的電壓?jiǎn)栴},你后級電壓肯定是你測量問題.你直接測量是測不到的.用示波器測還勉強可以.你用萬用表測出來的根本沒有意義,是錯誤的數據.220V燈泡加到600V早就燒了.
至于電壓的倍率問題,是肯定的,但是這個關系只在滿功率下相等.而且由于高頻變壓器漏感影響很大,輸出空載電壓的高低跟漏感也有關系.
至于能帶多少W負載,就要看你的磁芯了,當你的磁芯功率已經滿功率的時候,再增加負載,功率也是上不去的,只能導致電壓的下降!
0
回復
@我愛思思
你可以先降低頻率到20K,看看管子是否還是那么容易溫升.別一味最求空載電流,畢竟你不是用來工作在空載的.還有就是關于你后級的電壓?jiǎn)栴},你后級電壓肯定是你測量問題.你直接測量是測不到的.用示波器測還勉強可以.你用萬用表測出來的根本沒有意義,是錯誤的數據.220V燈泡加到600V早就燒了.至于電壓的倍率問題,是肯定的,但是這個關系只在滿功率下相等.而且由于高頻變壓器漏感影響很大,輸出空載電壓的高低跟漏感也有關系.至于能帶多少W負載,就要看你的磁芯了,當你的磁芯功率已經滿功率的時候,再增加負載,功率也是上不去的,只能導致電壓的下降!
已將RT改為7.1K,CT改為472,頻率剛好20KHz.測空載電流350mA,帶載100W燈泡溫升不高,帶載200W1分鐘后還是燙手.
次級電壓高我認為是真的:燈泡燈絲是螺旋型的,對交流有感抗,高頻電流流過燈絲時燈絲總阻抗與50Hz市電時應該有區別的.燈絲直流電阻與交流電阻是不一樣的.
200W/220V=0.91A
220V/0.91A=241Ω
大家測得的200W燈泡直流電阻是多少啊?
次級電壓高我認為是真的:燈泡燈絲是螺旋型的,對交流有感抗,高頻電流流過燈絲時燈絲總阻抗與50Hz市電時應該有區別的.燈絲直流電阻與交流電阻是不一樣的.
200W/220V=0.91A
220V/0.91A=241Ω
大家測得的200W燈泡直流電阻是多少啊?
0
回復
@wangwh
已將RT改為7.1K,CT改為472,頻率剛好20KHz.測空載電流350mA,帶載100W燈泡溫升不高,帶載200W1分鐘后還是燙手.次級電壓高我認為是真的:燈泡燈絲是螺旋型的,對交流有感抗,高頻電流流過燈絲時燈絲總阻抗與50Hz市電時應該有區別的.燈絲直流電阻與交流電阻是不一樣的.200W/220V=0.91A220V/0.91A=241Ω大家測得的200W燈泡直流電阻是多少啊?
首先我要問你,你是用什么東西測的電壓,你是測那里的電壓,還有你的電池是多大的.
帶100W,溫升不高,證明電路正常,帶200W,你的電流是多大,你測量過嗎?帶200W的時候,可能已經不至200W了!
你先搞清楚你的輸出電壓啦!如果夠功率的話,也就最多是360V!漏感是有影響,但沒有那么大的!而且?guī)лd后,這個影響不大!
帶100W,溫升不高,證明電路正常,帶200W,你的電流是多大,你測量過嗎?帶200W的時候,可能已經不至200W了!
你先搞清楚你的輸出電壓啦!如果夠功率的話,也就最多是360V!漏感是有影響,但沒有那么大的!而且?guī)лd后,這個影響不大!
0
回復
@我愛思思
首先我要問你,你是用什么東西測的電壓,你是測那里的電壓,還有你的電池是多大的.帶100W,溫升不高,證明電路正常,帶200W,你的電流是多大,你測量過嗎?帶200W的時候,可能已經不至200W了!你先搞清楚你的輸出電壓啦!如果夠功率的話,也就最多是360V!漏感是有影響,但沒有那么大的!而且?guī)лd后,這個影響不大!
中午用萬用表測了燈泡直流電阻,100W的34Ω左右,200W的僅15Ω,可見,燈泡是有交流感抗的,否則,依據歐姆定律P=U*I U=I*R P=U*U/R=220*220/15=3226.67W.可能嗎?
沒有大電流表,帶載200W燈無法獲取初級電流,次級電壓是在燈泡兩端用數字萬用表量的.
沒有大電流表,帶載200W燈無法獲取初級電流,次級電壓是在燈泡兩端用數字萬用表量的.
