急!!請教---如何用LM2678設計開關電源
我用LM2678做了一塊電源板,設計的是輸入電壓19~20V,輸出是5A的可調電壓輸出.但做了以后,一加負載(很小的負載)輸出就變?yōu)?V以下,可以說沒有輸出.我又搞不太懂,不知那為大哥可以幫幫忙?我想可能是我的那些電感、電容值選的不好吧.還是有其他的原因?請各位大哥幫忙!!謝謝!!
全部回復(4)
正序查看
倒序查看
@mshuang
你要把圖貼出來大家才能幫你分析原因.

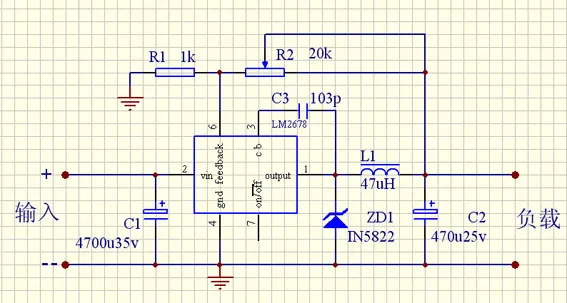

下面是我所用的線路圖.請各位大哥給點建議.謝謝!!
該線路我加上很小的負載就沒有輸出了.不知那出問題?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111212127.jpg');}" onmousewheel="return imgzoom(this);">
該線路我加上很小的負載就沒有輸出了.不知那出問題?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111212127.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@stec
下面是我所用的線路圖.請各位大哥給點建議.謝謝!!該線路我加上很小的負載就沒有輸出了.不知那出問題?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1111212127.jpg');}"onmousewheel="returnimgzoom(this);">
我也遇到這個問題了，如果你做好了，請說一聲，一直不明白為什么會這樣。加我Q Q哦，1351032359
0
回復
@stec
下面是我所用的線路圖.請各位大哥給點建議.謝謝!!該線路我加上很小的負載就沒有輸出了.不知那出問題?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1111212127.jpg');}"onmousewheel="returnimgzoom(this);">
http://bbs.eeworld.com.cn/thread-71280-1-1.html
lm2678 應用供參考。
