上張實物圖,板上分別是電池低壓報警電路,LM2596做的6.3V輸出穩壓電路,以及MC34063的73V升壓電路

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/880071223273864.jpg');}" onmousewheel="return imgzoom(this);">

34063的耐壓不夠高吧?

關注一下......

做七十多伏很懸.

34063最高不是40V嗎?

對.輸入輸出的和應小于

是的,所以才發上來讓大家看看,不是按照原升壓電路做的.

很懸,建議用中心抽頭的電感.

能上70V,這證明你的34063品質比較好

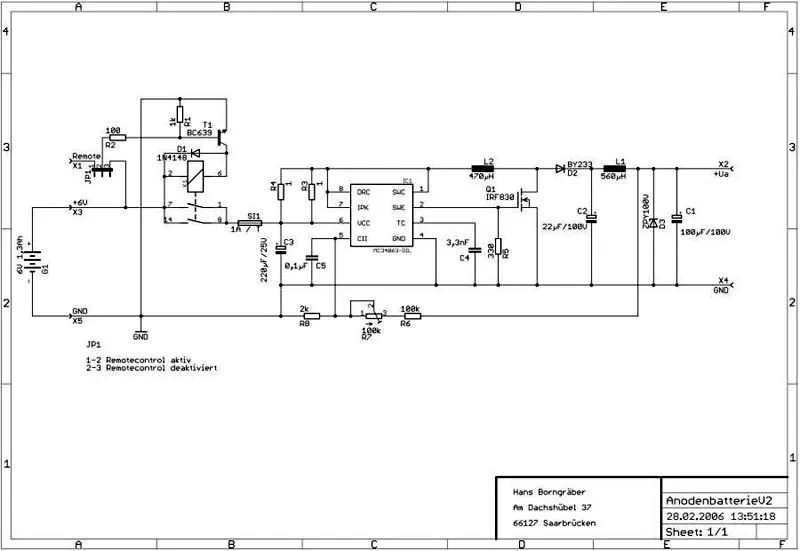

謝謝 powerants 朋友指教! 雖然1樓右邊的電路是德國網站找的,而且也是成品機了,最終還是用了變通的方案,也是德國人改進的.昨天輸出電壓調到了85V,準備再試試帶載能力.圖中2個電感實際使用的是220微亨和100微亨.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/880071223773900.jpg');}" onmousewheel="return imgzoom(this);">

這種升壓方式上到300V都可以,看到過日本有類似設計.

看器件手冊的人不多呀,這種電路上個100-200都沒什么問題的,不過意義不大就是了

升壓比太高了就會有問題,效率和負載能力會很低
