霍爾電流傳感器為了提高測量精度而將導線多繞幾圈是什么意思?以文章闡述如下:
為了提高測量精度的方法,需要測量的電流應接近于傳感器的標準額定值IPN,不要相差太大.如條件所限,手頭僅有一個額定值很高的傳感器,而欲測量的電流值又低于額定值很多,為了提高測量精度,可以把原邊導線多繞幾圈,使之接近額定值.例如當用額定值100A的傳感器去測量10A的電流時,為提高精度可將原邊導線在傳感器的內孔中心繞十圈(一般情況,NP=1;在內孔中繞一圈,NP=2;……;繞九圈,NP=10,則NP×10A=100A與傳感器的額定值相等,從而可提高精度);
請問這里的繞十圈是怎么個繞法?我怎么不明白他的意思呢,有誰做過嗎?知情者請告知!謝謝!
霍爾電流傳感器為了提高測量精度而將導線多繞幾圈是什么意思?
全部回復(12)
正序查看
倒序查看
@tiger武
就是將原邊的導線按一個方向繞10圈啊,像繞變壓器的一個繞組一樣,這樣可以提高精度,打個比方,你用天平測一個1毛的重量,可能的誤差比較大,但你先測10個的重量,再除以10,這樣的誤差就是前面測量的十分之一了,不知說的對否?

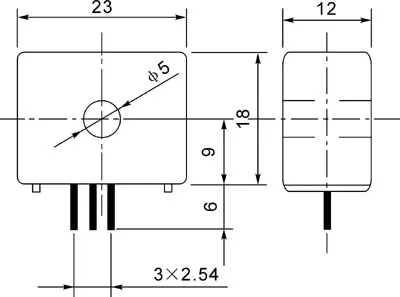

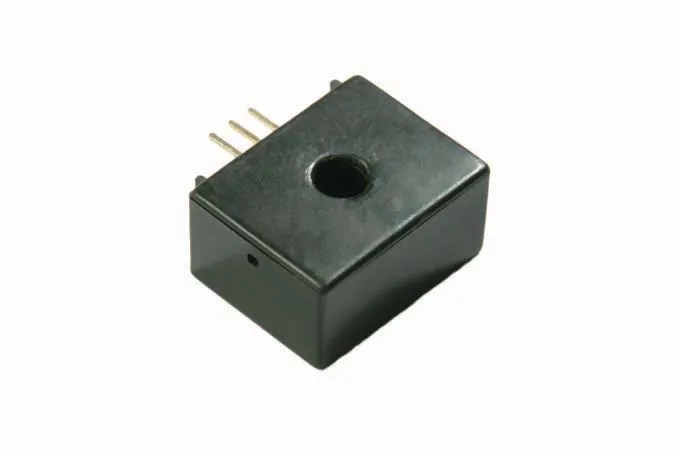

我所用的電流傳感器如圖所示,所測量的導線需要從中心孔穿過去.請問是怎么繞?是先將導線繞了十個圈圈,然后放進中心孔?還是將導線穿過中心孔,然后從傳感器外圍返回來,然后又從中心孔穿過,之后又從傳感器的外圍返回來,這樣來回九次?請你看看那一個正確,或是你的正確理解?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111332178.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111332204.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111332178.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111332204.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@upcplayboy2008
我所用的電流傳感器如圖所示,所測量的導線需要從中心孔穿過去.請問是怎么繞?是先將導線繞了十個圈圈,然后放進中心孔?還是將導線穿過中心孔,然后從傳感器外圍返回來,然后又從中心孔穿過,之后又從傳感器的外圍返回來,這樣來回九次?請你看看那一個正確,或是你的正確理解?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1111332178.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1111332204.jpg');}"onmousewheel="returnimgzoom(this);">
通電導線周圍會產生磁場,霍爾器件測這個磁場強度來測得電流,因?yàn)榛魻柶骷恢绷骺捎?所以比用互感器應用范圍廣.
繞10圈相當于電流增加到原來的10倍,可提高測量靈敏度,測得電流值除以10.小電流時也可提高精度,大電流就不一定了.
自然是要從孔中穿繞,使孔中的電流為同一方向.
另外,從外面繞回的線可能會對測量產生影響(我沒試過)你可試一下.如有影響把線圈繞大點,也就是外面的線離霍爾器件遠一點.
繞10圈相當于電流增加到原來的10倍,可提高測量靈敏度,測得電流值除以10.小電流時也可提高精度,大電流就不一定了.
自然是要從孔中穿繞,使孔中的電流為同一方向.
另外,從外面繞回的線可能會對測量產生影響(我沒試過)你可試一下.如有影響把線圈繞大點,也就是外面的線離霍爾器件遠一點.
0
回復
@upcplayboy2008
我所用的電流傳感器如圖所示,所測量的導線需要從中心孔穿過去.請問是怎么繞?是先將導線繞了十個圈圈,然后放進中心孔?還是將導線穿過中心孔,然后從傳感器外圍返回來,然后又從中心孔穿過,之后又從傳感器的外圍返回來,這樣來回九次?請你看看那一個正確,或是你的正確理解?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1111332178.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1111332204.jpg');}"onmousewheel="returnimgzoom(this);">
當然是“將導線穿過中心孔,然后從傳感器外圍返回來,然后又從中心孔穿過,之后又從傳感器的外圍返回來,這樣來回九次”,如果是你說的第一種做法,則電流來去相互抵消,你是測不到電流的!
0
回復
@njyd
通電導線周圍會產生磁場,霍爾器件測這個磁場強度來測得電流,因?yàn)榛魻柶骷恢绷骺捎?所以比用互感器應用范圍廣. 繞10圈相當于電流增加到原來的10倍,可提高測量靈敏度,測得電流值除以10.小電流時也可提高精度,大電流就不一定了. 自然是要從孔中穿繞,使孔中的電流為同一方向. 另外,從外面繞回的線可能會對測量產生影響(我沒試過)你可試一下.如有影響把線圈繞大點,也就是外面的線離霍爾器件遠一點.
從外圍返回來繞制,就是擔心干擾的問題.
0
回復
@upcplayboy2008
我所用的電流傳感器如圖所示,所測量的導線需要從中心孔穿過去.請問是怎么繞?是先將導線繞了十個圈圈,然后放進中心孔?還是將導線穿過中心孔,然后從傳感器外圍返回來,然后又從中心孔穿過,之后又從傳感器的外圍返回來,這樣來回九次?請你看看那一個正確,或是你的正確理解?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1111332178.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1111332204.jpg');}"onmousewheel="returnimgzoom(this);">
哪里能買到這種互感器?謝謝!
0
回復
@tiger武
就是將原邊的導線按一個方向繞10圈啊,像繞變壓器的一個繞組一樣,這樣可以提高精度,打個比方,你用天平測一個1毛的重量,可能的誤差比較大,但你先測10個的重量,再除以10,這樣的誤差就是前面測量的十分之一了,不知說的對否?
方法是對的.實際原理是100A傳感器的額定輸入時的磁場強度為100Ax1扎=100安匝.用額定輸入100A匝的傳感器測量10A電流,要充分利用傳感器的設計精度,就把10A 輸入電流線穿10匝,這樣輸入的磁場強度仍為10安x10匝=100安匝.
