巴西電壓是多少呀,客戶說127V,我們?cè)诶匣臅r(shí)候,我的燈在145V炸了很多,但是在135V沒有問題,但是老板堅持10%的電壓浮動,就是必須要求燈在140V-145V的條件下不壞,我怎么辦,
3U15W 127V60HZ 實際功率14W.
電壓把我害慘了
全部回復(33)
正序查看
倒序查看
127V的節能燈一般應按150V的電壓老化.
巴西電壓既有110V,也有220V,附件是世界主要國家(地區)電網電壓和頻率、認證類型一覽表 174851223624045.xls
巴西電壓既有110V,也有220V,附件是世界主要國家(地區)電網電壓和頻率、認證類型一覽表 174851223624045.xls
0
回復
@zcf1979
看到此貼,我想問一個問題,就是大家在做老化是是用額定電壓的+10%還是-10%?輸入電壓高,輸入電流就小.輸入電壓低,輸入電流就大.而輸入電流大,溫度也會升高.為什么不以輸入電流大的輸入電壓來老化呢?
以標稱電壓220V的節能燈、鎮流器為例,其額定使用電壓范圍是220V±10%,即198V——242V.
如果用額定使用電壓范圍的±10%作為老化電壓,即177V——266V.
考慮高緯度和高寒地區低溫啟動因素后,一般把低壓下限設置得更低,即130V——150V.
綜上所述,節能燈的老化電壓設置在130V——265V之間較為合適.
如果用額定使用電壓范圍的±10%作為老化電壓,即177V——266V.
考慮高緯度和高寒地區低溫啟動因素后,一般把低壓下限設置得更低,即130V——150V.
綜上所述,節能燈的老化電壓設置在130V——265V之間較為合適.
0
回復
@陳仁軍
樓主不好意思,前幾天一直出差在外邊我的筆記本信號不是很好,今天才看到您發的圖紙以后,現在告訴您解決辦法,127V的燈不要用倍壓做功率又不高,改成單電解,用低壓管后級加個分流電容,發射極電阻減小,甚至可以不用加,具體看您自己調試了,對了您給我的圖紙是錯的輸出部分畫錯了,為什么127V不要用倍壓線路做,主要是考慮到直流的母線電壓,其它就不多說了,預祝您設計成功.
請問陳工 127V不用倍壓的電路最大多少功率的燈好做的?
0
回復
@陳仁軍
樓主不好意思,前幾天一直出差在外邊我的筆記本信號不是很好,今天才看到您發的圖紙以后,現在告訴您解決辦法,127V的燈不要用倍壓做功率又不高,改成單電解,用低壓管后級加個分流電容,發射極電阻減小,甚至可以不用加,具體看您自己調試了,對了您給我的圖紙是錯的輸出部分畫錯了,為什么127V不要用倍壓線路做,主要是考慮到直流的母線電壓,其它就不多說了,預祝您設計成功.
謝謝陳工,你說的才"文對題"
人家問"我怎么辦"
大家卻回答什么規定啊什么標準啦
對他的幫助不大啊
正巧我有個朋友做燈杯120V
客戶驗貨用160V老化
倍壓的電路
又是個垃圾貨
炸了不少
人家問"我怎么辦"
大家卻回答什么規定啊什么標準啦
對他的幫助不大啊
正巧我有個朋友做燈杯120V
客戶驗貨用160V老化
倍壓的電路
又是個垃圾貨
炸了不少
0
回復
@陳仁軍
樓主不好意思,前幾天一直出差在外邊我的筆記本信號不是很好,今天才看到您發的圖紙以后,現在告訴您解決辦法,127V的燈不要用倍壓做功率又不高,改成單電解,用低壓管后級加個分流電容,發射極電阻減小,甚至可以不用加,具體看您自己調試了,對了您給我的圖紙是錯的輸出部分畫錯了,為什么127V不要用倍壓線路做,主要是考慮到直流的母線電壓,其它就不多說了,預祝您設計成功.
不過110V左右的便宜燈我還從沒做過不是倍壓的,
不知道這里面還有沒什么不同
請陳工給個圖參考下
謝謝.
不知道這里面還有沒什么不同
請陳工給個圖參考下
謝謝.
0
回復
@dzss
不過110V左右的便宜燈我還從沒做過不是倍壓的,不知道這里面還有沒什么不同請陳工給個圖參考下謝謝.
和普通的220V的燈設計上沒有多少不同,100V120V用倍壓做也沒有什么大的問題關鍵是看高壓設定在多少,如果大于145V你可以算一下此時的電壓是多少?差一點的三極管是受不了的.單電解的線路和普通的220V半橋線路一樣,就是在輸出的部分加了一個分流電容,這種線路做小功率燈很穩定價格也不高就是要求工程師的調試水平要比用倍壓線路做的要求高一點.
0
回復
@陳仁軍
和普通的220V的燈設計上沒有多少不同,100V120V用倍壓做也沒有什么大的問題關鍵是看高壓設定在多少,如果大于145V你可以算一下此時的電壓是多少?差一點的三極管是受不了的.單電解的線路和普通的220V半橋線路一樣,就是在輸出的部分加了一個分流電容,這種線路做小功率燈很穩定價格也不高就是要求工程師的調試水平要比用倍壓線路做的要求高一點.
哦,

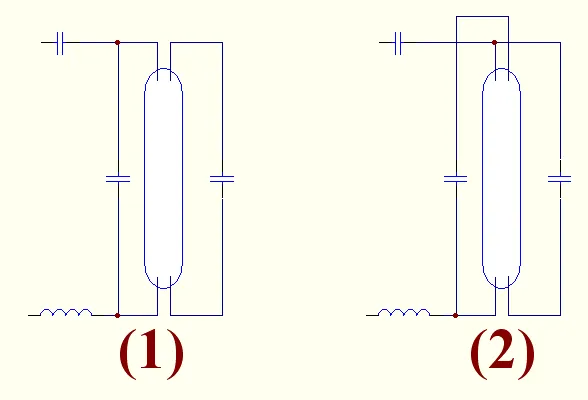

那分流電容是怎樣的接法?
圖中哪個是對的還是都不對?
那分流電容是怎樣的接法?
圖中哪個是對的還是都不對?
0
回復
@dzss
哦,那分流電容是怎樣的接法?圖中哪個是對的還是都不對?
圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/2932761223952362.png');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/2932761223952362.png');}" onmousewheel="return imgzoom(this);"> 0
回復
@dzss
圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/70/2932761223952362.png');}"onmousewheel="returnimgzoom(this);">
接法是第一種,第二中是燈絲電容交差使用,使諧振頻率接近工作頻率,兩種接法是不一樣的.
