熒光燈的燈管電流是熒光燈正常工作的電流,燈絲電流是因?yàn)橛衅疠x電容器的存在所致,在一般的應用中燈絲電流在允許范圍內,明顯低于燈管電流.

如果燈絲電流過大會導致燈絲的損耗過大,使得在相同輸入功率時能夠提供產生光的燈功率下降,甚至有可能達不到國標要求.

陰極電流應該很接近于燈管電流,其原因是燈絲內部還有空間的電子流,這個我做試驗時遇到過.

通常電子鎮流器中逆變器的輸出電壓單峰值為燈管工作電壓的1.5倍以上就可以保證燈絲電流符合要求,絕大多數的節能燈管的工作電壓大多都在100V左右,很容易滿足要求,除非用110V交流電供電.

需要注意的是,燈管電流不是鎮流電感的電流!

我側得的20W直管熒光燈的波形如下:
燈管電流
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/2278581223909405.jpg');}" onmousewheel="return imgzoom(this);">
電感電流
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/2278581223909508.jpg');}" onmousewheel="return imgzoom(this);">
電容電流
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/2278581223909585.jpg');}" onmousewheel="return imgzoom(this);">

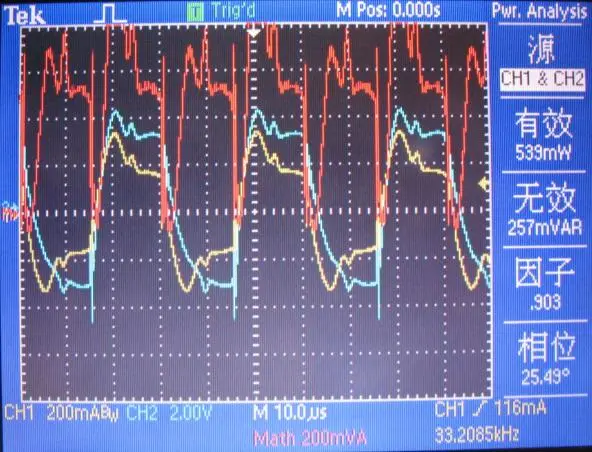

燈絲損耗
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/2278581223909658.jpg');}" onmousewheel="return imgzoom(this);">

謝謝,陳工

明年底讀我出的這本書吧,里面有詳盡的設計與制作的敘述,全是自己的經驗與教訓.我不是生產電子鎮流器的,因此我的經驗與教訓不需要保密.希望對年輕人能有幫助.

是嗎.希望早點看到你的書喲.在理論上是不是有燈絲電流的平方+燈管電流的平方=陰極電流的平方呀.燈絲電流不能太大,太大會減少燈管壽命嗎?燈絲電流太小燈管會啟動不了嗎?大概在什么樣的范圍算比較合適呢?是不是在0.1A左右呀.

燈絲里不僅有燈絲自身電流還有發射的燈管電流,這兩部分是一個分布在燈絲中向分開比較難,關鍵是是否一定要分開,如果沒有必要名就不要費心了,如果需要,就是“必須的”.燈管電流大占燈管功率的比例大輸出貫通量就會減小,一般是看不出來的.由于燈管電流也流過部分燈絲,也對燈絲有加熱作用,如果是做節能燈,可以不考慮這些問題.
不知你是否知道,現在市場上的節能燈能點亮就行了,輸入功率遠低于燈管額定功率.
不可否認的是,燈管輸入功率過低,燈管電流對燈絲的加熱能力就會下降,燈的壽命就會縮短,這里主要是燈管電流,不要可以考慮燈絲電流.
我的那本書在我這里排隊呢,還有4本合同沒有較高呢.跟黑土白云相比,可不是還有10萬字就截稿了.明年要寫100多萬字.

燈絲電流只有燈管電流的三分之一,算不算正常,燈管壽命會不會很短.我擔心燈管容易壞

對比一下仿真的和實際的,還是能實際看到,才知道到底是什么樣,仿真的只能一切理想化
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3359011249971311.gif');}" onmousewheel="return imgzoom(this);">

陳工程師你好!怎樣控制燈絲電流  我有一樣品220v/55w燈絲電流0.406燈管電流0.226燈管電壓219v請問怎么調?   謝謝!

好帖支持

燈管電流和燈管管壓正常的話，燈絲電流做到管流的1/2到1/4比較好。

關注下!

還要關注  燈電流波峰比   國家要求在1.75以下

有沒有這方面的資料，貼出來看看
