沒有高手嗎

這個問題不用高手回答.

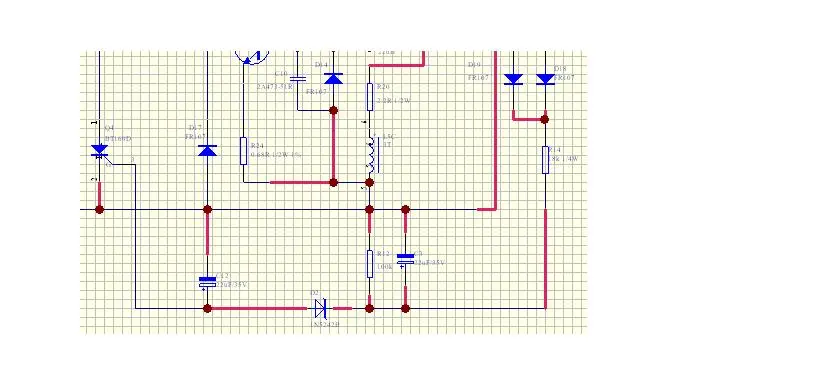

    這個保護能起到作用嗎?自己想一下,可控硅的正向?qū)妷菏嵌嗌?和三極管的基極電壓差多少?能把基極電壓拉低嗎?

不理解,怎么不能拉低?

批量做,部分保護炸掉

他說的是接上管基極.

對

不好意思,我看錯了!有沒有同時把DB3的電壓拉低?

怎么在可控硅前面又加一個大電解?保護電路動作時間可能有點長

把接穩壓管正極的小電解換成幾K的電阻看看

拉上管就把圖全標出來呀,圖是標準的,還不好意思拉出來,就怕你接的不對.不然分析也沒有用.
單從你傳的這一部分電路圖來講,可控硅的控制極上最好并個電阻,和電解并聯,用電解也是可行的.用單電解的速度可能不夠快.

另外一個重要的部分,你的E電阻太少了,如果你是APFC的,炸也很正常的,加大到1R以上會有改善的.

另外,減少取樣電阻的阻值,把取樣速度加快也會有改善.

考慮到一個點,.如果不接保護電路,電路接成異常狀態,看電路能否撐上2秒.如果撐不了就要找其它地方的問題了.
