請教三極管恒流電路(有圖)

1184501224224409.sch
1184501224224436.pdf

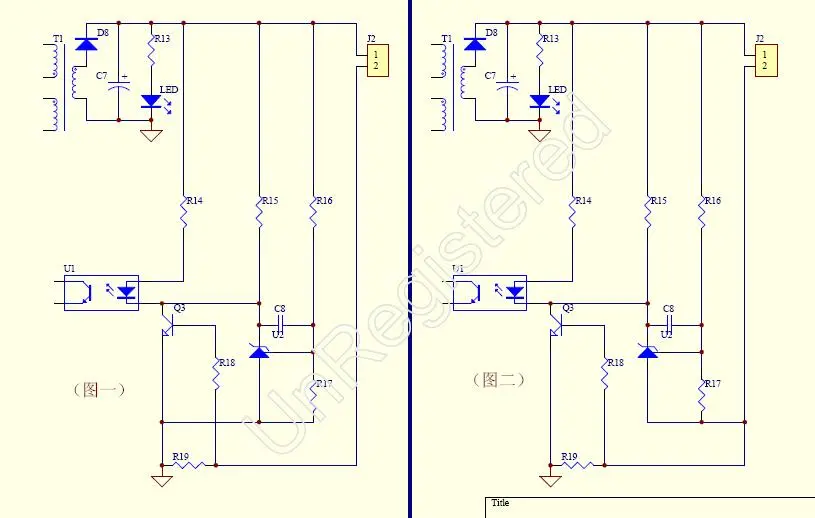

請教各位高手,如圖三極管恒流電流,TL431和取樣電阻接地是接在限流電阻前好還是后面好,謝謝,請各位高手指點.
