TOP246YN載上不去

要做一款3OW的電源,輸出5.5V,5A.現在空載輸出7.8V,帶0.8A負載就下降到3.6V,把R9改為40歐,空載電壓降為6.2V.但負載仍然上不去.斷開R8,空載電壓為
8.15V,負載依舊.以上各種情況在110-250V輸入范圍內輸出均很穩定,R4,R1做過改動但沒任何效果,我懷疑問題在初級或是變壓器上,這是我畫的第一塊電源板,還請各位大蝦幫幫忙,請拉小弟一把,不勝感激, 2963381224406325.doc
全部回復(7)
正序查看
倒序查看
2008-10-19 17:01
剛才DDB文件沒傳上去,再傳一遍,原理圖和PCB文件都在里面,請大俠幫忙,謝謝
0
回復
2008-10-19 17:03
@turkey825436
剛才DDB文件沒傳上去,再傳一遍,原理圖和PCB文件都在里面,請大俠幫忙,謝謝
再傳
0
回復
2008-10-19 17:09
@turkey825436
再傳
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/2963381224407347.jpg');}" onmousewheel="return imgzoom(this);">

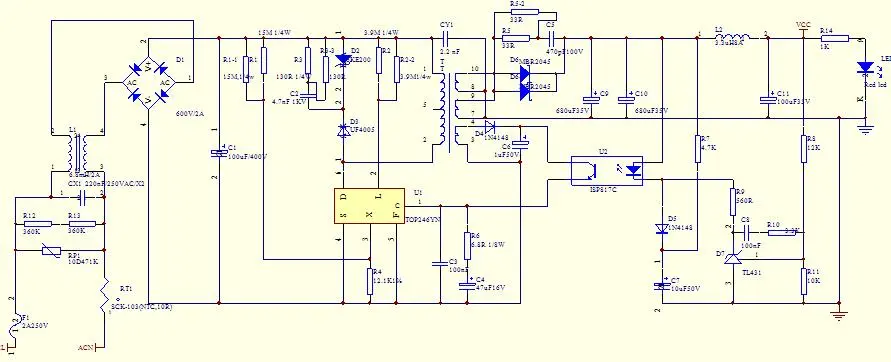

終于傳上來了,先謝謝各位大俠了,
0
回復
2008-10-20 08:09
@turkey825436
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/70/2963381224407347.jpg');}"onmousewheel="returnimgzoom(this);">終于傳上來了,先謝謝各位大俠了,
自己先頂一下,今天打算把變壓器拆了自己繞,但功率較大,拆了再饒委實容易出問題,但這變壓器樣品是廠家的工藝人員做的,因為他們的開發人員旅游去了,所以也不確定變壓器是否真沒問題,還麻煩各位XDJM幫幫忙啊
0
回復
2008-10-20 14:30
@turkey825436
自己先頂一下,今天打算把變壓器拆了自己繞,但功率較大,拆了再饒委實容易出問題,但這變壓器樣品是廠家的工藝人員做的,因為他們的開發人員旅游去了,所以也不確定變壓器是否真沒問題,還麻煩各位XDJM幫幫忙啊
呵呵,問題解決了,現在帶4A負載運行三小時了,一切OK,就是溫度高了點,看來散熱片功率還不夠大
0
回復
2008-10-21 23:59
@turkey825436
呵呵,問題解決了,現在帶4A負載運行三小時了,一切OK,就是溫度高了點,看來散熱片功率還不夠大
那說說你的過程啊!謝謝.
0
回復
2008-10-22 17:07
@river-2008
那說說你的過程啊!謝謝.
別的都沒問題,就是光偶的腳位出問題了,元件庫中的光偶接收端是從3腳到4腳,而買過來的元件恰恰相反,這是在看PC817C的PDF資料偶然發現的.在問題解決之前控制端的電壓在9V左右,也穩定,不知道為什么腳接反了TOP芯片控制腳的電壓還有9伏呢?請大俠詳解
