電解電容榜的100K電阻去掉,啟動電阻120K 1/W的電阻 改為1M 1W

謝謝樓您的指導...其它的電路這樣可以嗎?特別是反饋電路...謝謝您...

對了...那100k是用于給電容放電的...對后面的電路會有影響嗎?
還有我的電路有的時候8腳的電壓會超過5V...還望指導..謝謝

反饋電路沒有問題

好的...謝謝您的指導...

找不到1M的...得去采購啊...

這圖畫錯了吧

那個電阻我想沒有什么用的,不如去掉算了,我個人覺的你應該在12v輸出端接一個假負載,幾百歐的就行了,這樣反饋準確,電路跟穩定

電路原理能走通,1M-2M的都可以,沒有可以用串聯,你那100K電阻加了,損耗功率會很大.

同意樓上的假個假負載

你這個電路最大的問題不是上面說的,是你反饋.你反饋光藕下端用5K跟1K電阻分壓,造成2腳電平永遠的低于內部2.5V基準,環路工作與開環狀態,肯定不能工作,你可以把5K電阻去掉,或把2各電阻掉換.

都謝各位前輩的指導...小弟謝了...我剛剛接觸這個...什么都不懂...還望多多指點...

謝謝您的指導...還想問一下..是不是這個電壓越低...會影響到8腳的電位升高...和次級電壓的升高呢?

前輩
    我改成1M的到7腳..但是電壓只有8點多伏啊...3842根本就不工作
   是不是我別的電路還有問題...
    還有那5.1K和1k得分壓可以直接去掉5.1k嗎?如果我換成3.9k和4.7k分壓行嗎?....

   昨晚不知道是不是我不小心把7腳和8腳碰了一下...就炸機了...好恐怖哦....

如果3842的2腳電位低于內部2.5V,電路就工作在最大占空比狀態,也就是不可控了,不炸才怪呢

至于前端的充電電阻,你在保證能充上電的情況下,功率損耗盡可能小,你采用120K損耗在1W左右,作為試驗完全可以,建議你如果是自己做試驗的話輸入直接那歌直流電源,帶限流功能的線性電源,可以安全些

前輩..謝謝您指導...是不是只要2腳高于2.5V就可以了?

至少的保證2腳的最高電平不低于2.5v,你不用采用分壓方式,環路會自動調節光藕副邊電壓保證2腳電平再2.5V

貌似我沒有看見你的VCC繞組,也就是輔助電源繞組.你的VCC是外接的么?
順便上傳一份3843的設計.

其實,個人覺得,2腳接地最簡單.誤差反饋部分在TL431上進行.這樣畫板子的時候也方便.因?yàn)?腳5腳都是GND.

另外,我發現你輸出端的兩個分壓電阻也有點問題.第一保證此假負載(當然還有分壓作用,反饋?zhàn)饔?為此路輸出1%左右.其二,分壓點為2.5V.我算出來貌似是2.44V.

直流母線上100K的電阻可以去掉.
另外,我悍然發現你的與原邊的地與副邊的地沒有搞清楚,似乎是一個地,不炸才奇怪.
2者都是參考0電位點,但是不可以等同,他們是2個完全不同的地.最好通過Y電容連接到PE.

首先,他的輔助繞組就是第2個也就是標15V的那個,第二,他的 副邊地是用的三角符號那樣的地,原邊地是另外的,每問題,而且即使把2個地連一起也不會炸機,頂多是不個例了而已.第三,他是試驗,輸出是12V左右,你如果嚴格按照12V計算,分壓肯定不是2.5V.第四,如果你把2腳直接接地把接到3腳的信號直接接到3腳肯定不能工作,邏輯就反了

看錯了.習慣上我喜歡把輸入放在左邊,輸出在右邊.原來他用的VCC繞組放到左邊,并且與12V采用不同的GND.不好意思.
這樣看,VCC是沒有什么問題的.

第四,如果你把2腳直接接地把接到3腳的信號直接接到3腳肯定不能工作,邏輯就反了.有點不明白,請不吝賜教.

2腳直接接地,PC817A 的三極管集電極直接接在誤差放大器的輸出端1腳,跳過芯片內部的誤差放大器,直接用1腳做反饋,然后與電流檢測輸入的第3 腳進行比較, 通過鎖存脈寬調制器輸出PWM 驅動信號.這樣表達也許清晰一些.

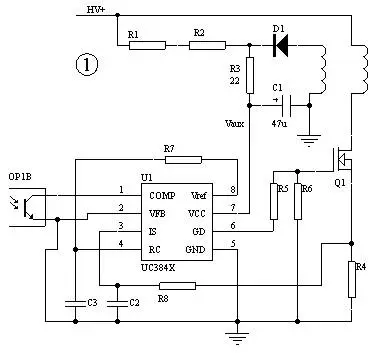

俺的意思是這樣的.見簡圖:500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/1360651225089009.jpg');}" onmousewheel="return imgzoom(this);">

順便說一下,特地加R3是形成R3C1濾波的,可以濾除尖峰對后面電路的損害.有時候在C1旁再并一個小一點的0.47U或0.1U的電容.膽電容更佳.D1我經常用4148,便宜.

哦...明白...光藕負邊直接引到2腳就可以了是吧...不用接任何電阻到地進行分壓...是不是啊..

多謝各位前輩指點...能否幫我看看炸機的原因啊...
我多有點炸暈了...呵呵呵...多謝了...

大家互相學習嘛.我也不是高手前輩.
炸雞多炸幾次,分析原因,以后就逐漸炸的少了.

VCC輔助繞組出來之后,最好加一個鉗位二極管.一個穩定的VCC為你后面的調試省了很多煩惱.
