不對稱半橋 ST的L6591, 希望大家探討!
小弟剛接觸電源不久.我想做一個250W的電源,大家有沒有做過ST的L6591?不知道ST的L6591與諧振LLC的區別?還有這種電路的變壓器要如何設計呢??各自的優缺點?性價比?還望各位多多指導.
全部回復(16)
正序查看
倒序查看
L6591 spec 184871224853691.pdf
0
回復
@learner2006
L6591 spec184871224853691.pdf

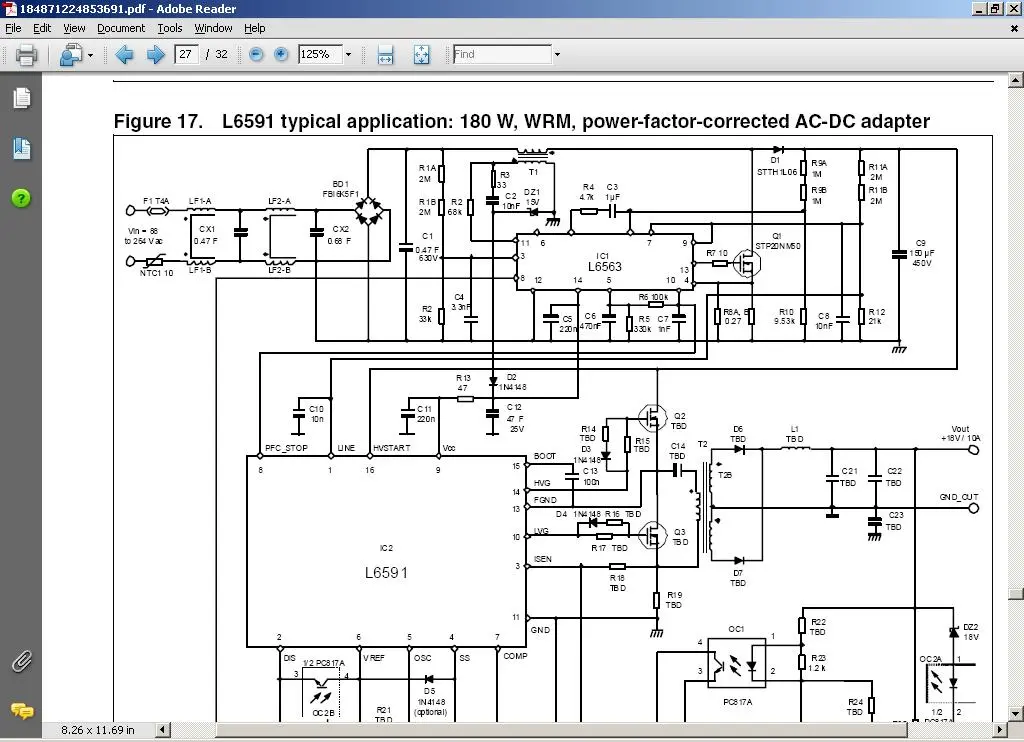

datasheet里典型應用的元件參數居然是TBD
ST窮瘋了?自己都不會用的東西還拿出來賣
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/333201226657091.jpg');}" onmousewheel="return imgzoom(this);">
ST窮瘋了?自己都不會用的東西還拿出來賣
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/333201226657091.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@劍心
datasheet里典型應用的元件參數居然是TBDST窮瘋了?自己都不會用的東西還拿出來賣[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/333201226657091.jpg');}"onmousewheel="returnimgzoom(this);">
AHB可以獲得很小的RIPPLE,但LLC就顯得比較大一些,不過AHB因責任週期不對稱,有磁偏問題需克服.至於LLC的磁性元件材質選擇上就須特別注意.
0
