QTSTAR電解電容器概述
電解電容器是常用的電子元件,主要應用于濾波、去耦及信號耦合等場合.
1、使用液體電解液的鋁電解電容器,由通用電氣(GE)公司發表于1908年.
2、使用固態鉭電解電容器,由WE和SPRAGUE發表于1953年.
3、使用有有機半導體為電解質的固體OS-CON電容,由三洋SANYO發表于1982年.
值得注意的是,雖然SANYO發展OS-CON的時間很早,也屬于成熟的技術,但真正被大量使用(以合理的產量與價格被廣泛使用),其實也是這兩年的事情.因?yàn)镻C產業對OS-CON電容優異的高頻特性有迫切的需求,從Pentium系列主機板開始,我們就可以開始看到OS-CON的影子,直到Pentium 4,OS-CON已經到了不可或缺的程度.
量子星公司于2002年開始推出QTSTAR電容(導電性高分子鋁固體電解電容器),它采用高性能的材料(導電性高分子)作為電解質,其導電性高,ESR(等效串聯電阻)值低,并且有良好的頻率特性、溫度特性及允許通過更多的紋波電流等特點.現已在PC主板,顯卡,開關電源,音響,汽車控制線路等行業中應用.
QTSTAR電容的特點
A、QTSTAR電容是低等效串聯電阻電容器
1、阻抗的頻率特性基本上達到最理想值.適合于用作清除紋波噪聲、峰值噪聲、數碼噪聲、靜電噪聲以及音像設備等噪聲的去藕電容器.
2、允許通過紋波電流多適用于小型化設備的轉換電流平滑電容器.
3、可快速放電.適用于高速大電流電路中的保護電容器.
B、QTSTAR電容的等效串聯電阻不受溫度的影響
1、適用溫度范圍廣(-50度 ~ +125度)的設備
C、QTSTAR電容的壽命長
1、在85℃的工作環境中,壽命最高可達40,000小時.適用于長期使用的產業設備等.
[原創]大家來認識一下新型的電容!
全部回復(31)
正序查看
倒序查看

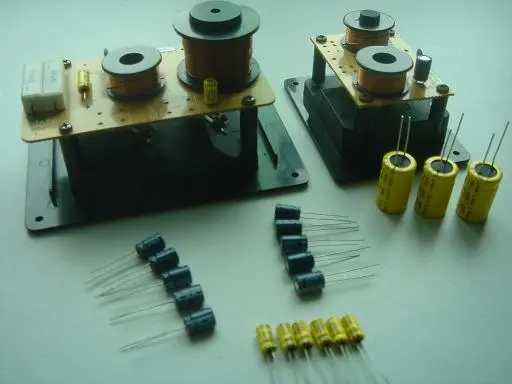

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111543156.jpg');}" onmousewheel="return imgzoom(this);">
常用規格如下:
額定電壓:2V-50V
容量范圍:1uF-3300uF
ESR值:25毫歐-700毫歐
分有極性和無極性?xún)煞N
0
回復
@baniao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1111543156.jpg');}"onmousewheel="returnimgzoom(this);">常用規格如下:額定電壓:2V-50V容量范圍:1uF-3300uFESR值:25毫歐-700毫歐分有極性和無極性?xún)煞N
在哪里可以買到啊?
有產品代碼嗎?
有產品代碼嗎?
0
回復
@baniao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1111543156.jpg');}"onmousewheel="returnimgzoom(this);">常用規格如下:額定電壓:2V-50V容量范圍:1uF-3300uFESR值:25毫歐-700毫歐分有極性和無極性?xún)煞N
等效電感多大?
0
回復
@baniao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1111543156.jpg');}"onmousewheel="returnimgzoom(this);">常用規格如下:額定電壓:2V-50V容量范圍:1uF-3300uFESR值:25毫歐-700毫歐分有極性和無極性?xún)煞N
對QTSTAR電容K系列和紅寶石YXG系列對比舉例:
==========16V 330uF=============
QTSTAR電容
1\ESR值(-40到105度):120毫歐以下
2\紋波電流:4400mAr.m.s
3\損耗角正切值:0.12以下
4\漏電流:4uA以下
RUBYCON電容:
1\ESR值:250毫歐(20度);1000毫歐(-10度)
2\紋波電流:400mAr.m.s
大家可以看出,QTSTAR固態電容的優良特性.非常適合用于開關電源輸出濾波方面.
==========16V 330uF=============
QTSTAR電容
1\ESR值(-40到105度):120毫歐以下
2\紋波電流:4400mAr.m.s
3\損耗角正切值:0.12以下
4\漏電流:4uA以下
RUBYCON電容:
1\ESR值:250毫歐(20度);1000毫歐(-10度)
2\紋波電流:400mAr.m.s
大家可以看出,QTSTAR固態電容的優良特性.非常適合用于開關電源輸出濾波方面.
