LGK8-63等離子切割機為什么老燒整流二極管

LGK8-63等離子原故障為兩只二極管ZP50擊穿,后買回兩只ZP50A1200V換上試機空載電壓正常有高頻但不易起弧,就把高頻變壓器線對換(原修理員懷疑高頻變壓器塤壞就剪斷了末做標注)后能起弧切割,停機換一厚鐵板再試機,就不工作了無空載電壓輸出一查剛換的二極管又擊穿.
請幫分析一下是什么隱患會引起擊穿ZP50A1200V,另高頻變壓器引線能否對換接頭?

全部回復(6)

只看樓主

正序查看

倒序查看

139040272

LV.7

2008-10-27 00:01

吸收部分出問題了
重點查跟管子并在一起的幾個電容

回復

馬鞍山

LV.4

2008-10-27 08:21

@139040272

吸收部分出問題了重點查跟管子并在一起的幾個電容

謝謝.

回復

xuyongjiang

LV.6

2008-10-27 09:05

@馬鞍山

謝謝.

要看你的焊機是什么結構的電路,不可以亂換變壓器的頭,如果是全橋的就沒有關系,正激的就不行的

回復

馬鞍山

LV.4

2008-10-27 09:46

@xuyongjiang

要看你的焊機是什么結構的電路,不可以亂換變壓器的頭,如果是全橋的就沒有關系,正激的就不行的

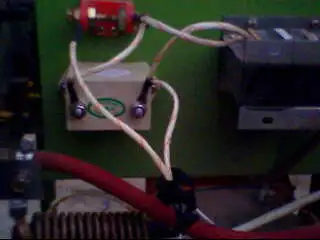

是全橋的,高頻部分是前修人員接的他說就是這樣接的?以下是實拍圖

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/1806551225071909.jpg');}" onmousewheel="return imgzoom(this);">

回復

benq5678

LV.5

2008-10-28 19:36

@馬鞍山

是全橋的,高頻部分是前修人員接的他說就是這樣接的?以下是實拍圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/70/1806551225071909.jpg');}"onmousewheel="returnimgzoom(this);">

管子質量不行

回復
