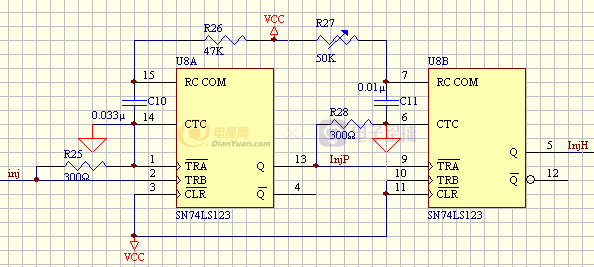

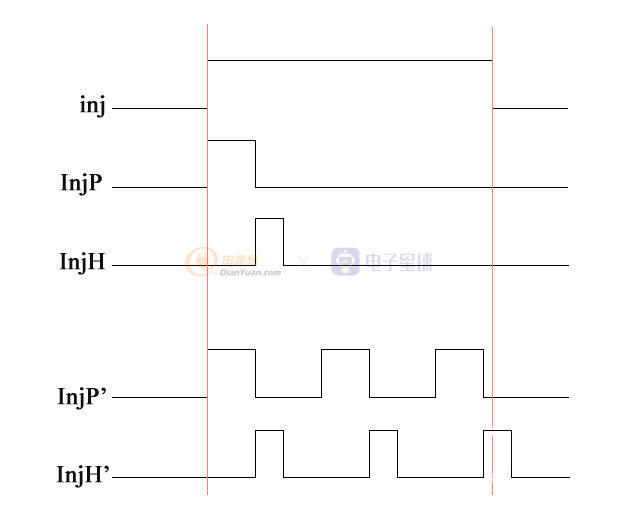

用LS123芯片做了一個輸入信號分段的功能,原理圖如圖1所示.inj為一個輸入的脈沖信號,通過LS123的兩次延時,取得了兩段輸出信號InjP和InjH,理論上應該按圖2的上半部分所示.然后InjP和InjH會分別去接驅動芯片驅動MOS管,MOS管再接負載,MOS管的電壓有幾十伏.這部分原理圖上就沒有畫出來了
現在的問題時,當最終的負載是個普通電阻時,InjP和InjH都很正常;但是當負載是個小電阻感性負載時,InjP和InjH卻變成了圖2下半部分的樣子,InjP和InjH會莫名其妙的接連觸發出來好多個,從原理上實在說不通啊!如果LS123的輸入信號沒有翻轉時,不應該有輸出信號啊,那InjP和InjH后面的那么多次循環的脈沖出現是哪兒來的呢?從示波器上可以看到,輸入的inj波形還是比較平滑的,在InjP第二、第三次出現高電平的時刻,inj波形上并沒有發現有毛刺.這我就實在想不通了,也不知道該調哪兒.大牛們幫忙解答一下!
