TL494:DC-DC附圖討論!

根據電源網上提供的圖紙,自己也用494做了DC-DC的電源.
現有兩問題請大家共同討論:
1)TL494的最大電壓為42V,像我這樣接能否輸入80V?
2)此時的開關管為P管,能否改為高壓大功率的N管? 2347271225155942.pdf
全部回復(28)
正序查看
倒序查看
yangxi
LV.6
2
2008-10-28 10:42
1.你的TL494的供電可加一個電路來穩定,比如是12V,由于輸入與TL494的供電相差太大了,在選管子的時候就要注意它的壓差.
2.電路可改成N管,但同時TL494的驅動電路也要做修改.
0
回復
camel-man
LV.4
3
2008-10-28 11:19
@yangxi
1.你的TL494的供電可加一個電路來穩定,比如是12V,由于輸入與TL494的供電相差太大了,在選管子的時候就要注意它的壓差.2.電路可改成N管,但同時TL494的驅動電路也要做修改.
感謝回復!
1)我的494是單獨用12V供電的;不知我的輸入電壓是否會通過R17和R15加到494上;使494損壞;如果不會損壞,只要選擇耐壓高的推挽管就可以輸入高的電壓進行工作.請問是否可以這樣理解?
2)因?yàn)镻管高壓和大功率的管子不太好找(我暫時還沒找到);我原是直接將輸出信號反相,去推N管,不行;可能是的電路有問題;請你把反相推N管的電路能否說明白些!
謝謝!
0
回復
2008-10-28 11:31
1、你這圖一上電MOS就燒了,mos的VGS最大+/-20V,你現在至少有40V.
2、兩個三極管始終處于工作狀態,估計也比較燙
0
回復
camel-man
LV.4
5
2008-10-28 13:11
@落花滿天蔽月光
1、你這圖一上電MOS就燒了,mos的VGS最大+/-20V,你現在至少有40V.2、兩個三極管始終處于工作狀態,估計也比較燙
請教應如何改經呢?謝謝!
0
回復
2008-10-28 13:51
@camel-man
請教應如何改經呢?謝謝!
換成N管的話,,N管的位置等同于雙管電路的高端部分管子,最簡單的辦法是普通驅動電路增加一個隔離變壓器.
比例1:1就可以了.
0
回復
2008-10-28 13:55
@camel-man
請教應如何改經呢?謝謝!
這個電路應該是不可以工作的,你的主開關管是在電壓高端,你的輔助電源的地卻跟高電壓的地連在一起,那樣對芯片來說是絕對不可以的,如果你想按照現在的共地的接法,你必須把主開關管的驅動采用隔離驅動,
0
回復
camel-man
LV.4
8
2008-10-28 14:01
@落花滿天蔽月光
換成N管的話,,N管的位置等同于雙管電路的高端部分管子,最簡單的辦法是普通驅動電路增加一個隔離變壓器.比例1:1就可以了.
如果不用變壓器,而直接用晶體管反個相應該如何接呢?
謝謝!
0
回復
camel-man
LV.4
9
2008-10-28 14:02
@ytdfwangwei
這個電路應該是不可以工作的,你的主開關管是在電壓高端,你的輔助電源的地卻跟高電壓的地連在一起,那樣對芯片來說是絕對不可以的,如果你想按照現在的共地的接法,你必須把主開關管的驅動采用隔離驅動,
我的電路是DC-DC的;不存在地的問題!
謝謝!
0
回復
2008-10-28 18:48
@camel-man
如果不用變壓器,而直接用晶體管反個相應該如何接呢?謝謝!
494沒有自舉,不能這么做,N管無法導通
0
回復
ytdfwangwei
LV.8
11
2008-10-28 19:36
@camel-man
我的電路是DC-DC的;不存在地的問題!謝謝!
你理解的地跟我說的地是兩個問題,我說的是你供電12V跟功率地的問題,
0
回復
camel-man
LV.4
12
2008-10-29 08:56
@ytdfwangwei
你理解的地跟我說的地是兩個問題,我說的是你供電12V跟功率地的問題,
是否要把供電地和功率地分開.
謝謝!
0
回復
ytdfwangwei
LV.8
13
2008-10-29 09:31
@camel-man
是否要把供電地和功率地分開.謝謝!
如果是非要用這個電路拓?fù)?當然的分開,否則80V直接把你芯片搞壞了,月光都說了,必須用隔離驅動.
0
回復
2008-10-29 09:49
臺灣UTC原廠,自主壘晶、封裝.有電源用系列PWM  IC(如494,3842、3843等)、schottky 及高低壓MOS.
各位如有需求,請查詢www.utc.cn
聯系人:楊生13828802921
        QQ:624723262   MSN:kentyang2002@hotmail.com
0
回復
camel-man
LV.4
15
2008-10-29 13:28
@ytdfwangwei
如果是非要用這個電路拓?fù)?當然的分開,否則80V直接把你芯片搞壞了,月光都說了,必須用隔離驅動.
沒有燒管子,而且?guī)лd也正常!
謝謝!
0
回復
2008-10-30 10:18
@camel-man
沒有燒管子,而且?guī)лd也正常!謝謝!
可以參考一下這個隔離方式500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/631741225333031.jpg');}" onmousewheel="return imgzoom(this);">

其實p管用的也不少,而且方便做
0
回復
tanknet
LV.7
17
2008-10-30 11:20
樓主的思路是完全正確的,只不過選的片子不太適合.推薦用UC3843+N管做.你的電壓比較高,可以用光耦+431反饋,效果更好.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2217781218716039.jpg');}" onmousewheel="return imgzoom(this);">

http://bbs.dianyuan.com/topic/249961
0
回復
2008-10-30 12:24
@tanknet
樓主的思路是完全正確的,只不過選的片子不太適合.推薦用UC3843+N管做.你的電壓比較高,可以用光耦+431反饋,效果更好.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/2217781218716039.jpg');}"onmousewheel="returnimgzoom(this);">http://bbs.dianyuan.com/topic/249961
你發的這個是12Vin到5V的,或許可以
但他這個是80Vin的,假如可以工作,
那么當D1導通時,floatGND電壓大概-0.7V,也就是說芯片的5腳GND為-0.7V,而Vcc為80V,那么只有一個結果....
0
回復
tanknet
LV.7
19
2008-10-30 12:33
@落花滿天蔽月光
你發的這個是12Vin到5V的,或許可以但他這個是80Vin的,假如可以工作,那么當D1導通時,floatGND電壓大概-0.7V,也就是說芯片的5腳GND為-0.7V,而Vcc為80V,那么只有一個結果....
只需要改動一處.
D2改成100V,TO-92的NPN三極管,基極加上一個穩壓管,接成射極跟隨器,負責在floatGND下去的時候卡住VCC流來的電流.
0
回復
2008-10-30 14:02
@tanknet
只需要改動一處.D2改成100V,TO-92的NPN三極管,基極加上一個穩壓管,接成射極跟隨器,負責在floatGND下去的時候卡住VCC流來的電流.
哈哈,你的花樣真多,把3842的電流模式給放棄了.

不過Q2是干什么的?我看他似乎從來沒有關閉過,你可以簡單分析一下原理嗎?
0
回復
tanknet
LV.7
21
2008-10-31 10:44
@落花滿天蔽月光
哈哈,你的花樣真多,把3842的電流模式給放棄了.不過Q2是干什么的?我看他似乎從來沒有關閉過,你可以簡單分析一下原理嗎?
Q2是PMOS,和電阻電容輸出電壓采樣保持電路,在FloatGND下去的時候?qū)?
不過樓主這個得用TL431+光耦
0
回復
2008-10-31 11:37
@tanknet
Q2是PMOS,和電阻電容輸出電壓采樣保持電路,在FloatGND下去的時候?qū)ú贿^樓主這個得用TL431+光耦
都是一些垃圾
0
回復
tanknet
LV.7
23
2008-10-31 11:43
@duzaishuixiang
都是一些垃圾
電源網=回收站,最臭的垃圾是RCC及其黨徒,好一點的垃圾是TL494、SG3525、LM2576、UC384X、SG6105等,至于有價值的嘛...乃是UCC系列、AOZ1014、L6599、NCP1395等CMOS工藝芯片、還有電源芯片的設計師!
0
回復
2008-10-31 13:27
@tanknet
Q2是PMOS,和電阻電容輸出電壓采樣保持電路,在FloatGND下去的時候?qū)ú贿^樓主這個得用TL431+光耦
這個電路怪怪的,有空試試看
0
回復
home222222
LV.6
25
2008-12-03 13:49
@tanknet
Q2是PMOS,和電阻電容輸出電壓采樣保持電路,在FloatGND下去的時候?qū)ú贿^樓主這個得用TL431+光耦
為啥要用TL431+光耦呢?
0
回復
雁單飛
LV.3
26
2009-06-28 01:45
小弟初做,想問一下這個電路,可否改成8-15V輸入,55V 250mA輸出?應該怎么樣,多謝!

郵箱:leesy737@163.com
0
回復
心艮
LV.5
27
2009-07-29 20:11
@落花滿天蔽月光
可以參考一下這個隔離方式[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/70/631741225333031.jpg');}"onmousewheel="returnimgzoom(this);">其實p管用的也不少,而且方便做
兄臺,這個電路,我先試試.謝謝!
0
回復
心艮
LV.5
28
2009-08-01 12:04
@落花滿天蔽月光
可以參考一下這個隔離方式[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/70/631741225333031.jpg');}"onmousewheel="returnimgzoom(this);">其實p管用的也不少,而且方便做
兄弟,我試了這個電路,可是耦合到MOS后,導通時間變小了.能說說是什么原因嗎?謝謝
0
回復
guotuome
LV.3
29
2009-09-19 13:49
@camel-man
感謝回復!1)我的494是單獨用12V供電的;不知我的輸入電壓是否會通過R17和R15加到494上;使494損壞;如果不會損壞,只要選擇耐壓高的推挽管就可以輸入高的電壓進行工作.請問是否可以這樣理解?2)因?yàn)镻管高壓和大功率的管子不太好找(我暫時還沒找到);我原是直接將輸出信號反相,去推N管,不行;可能是的電路有問題;請你把反相推N管的電路能否說明白些!謝謝!

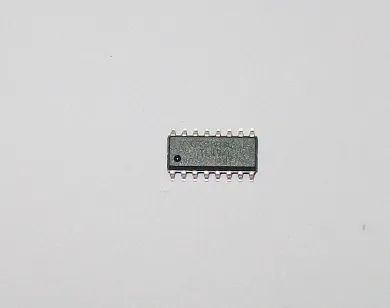

高性價比的TL494!粵嘉鴻電子 0755-29743120500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/143351253339344.jpg');}" onmousewheel="return imgzoom(this);">
