請高手幫忙設計一個變壓器,謝謝.
使用采用TOPSWITCH電路,芯片為T(mén)OP245Y,電壓輸出范圍為AC85V-265V
輸出六路:5V/2A;+15V/0.2A;-15V/0.2A;20V/0.3A;20V/0.3A;20V/0.6A;
我自己設計了一個變壓器
磁心:ER28;
原邊繞組Np:43T;
反饋繞組:5T;
5V繞組:2T;(為主繞組)
+-15繞組:6T;
三組20V繞組各為8T;(三組不共地的隔離電源)
空載輸出(電壓不正常):
5V輸出:5v
+15v輸出:17.6V;
-15v輸出:-17.6V;
三組20V輸出:23.V;
帶載(5V帶6歐電阻,電壓更是異常)
5V輸出:5v
+15v輸出:21V;
-15v輸出:-20.6V;
三組20V輸出:32.6V,32.3V,33.1V
故障現象是:變壓器有哧哧的響聲,測量變壓器兩端的波形,發現開關管的頻率在89kHZ,132kHZ兩個頻率點變化.
請高手分析原因,謝謝.
請高手幫忙top245Y電源的一個問題
全部回復(4)
正序查看
倒序查看
@lai_dlin
ER28磁心,原邊電感為850uH,雙側加了氣隙.

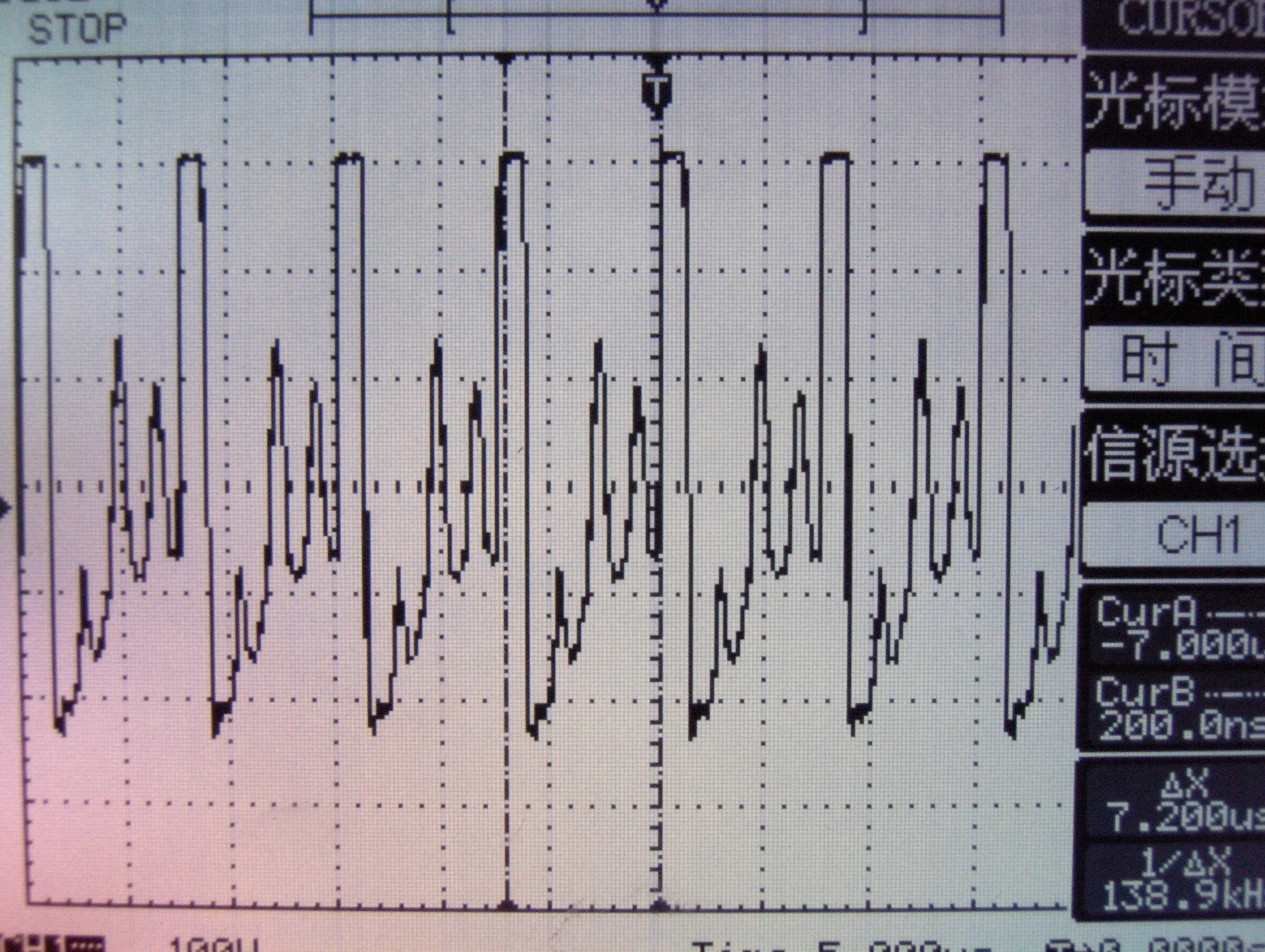

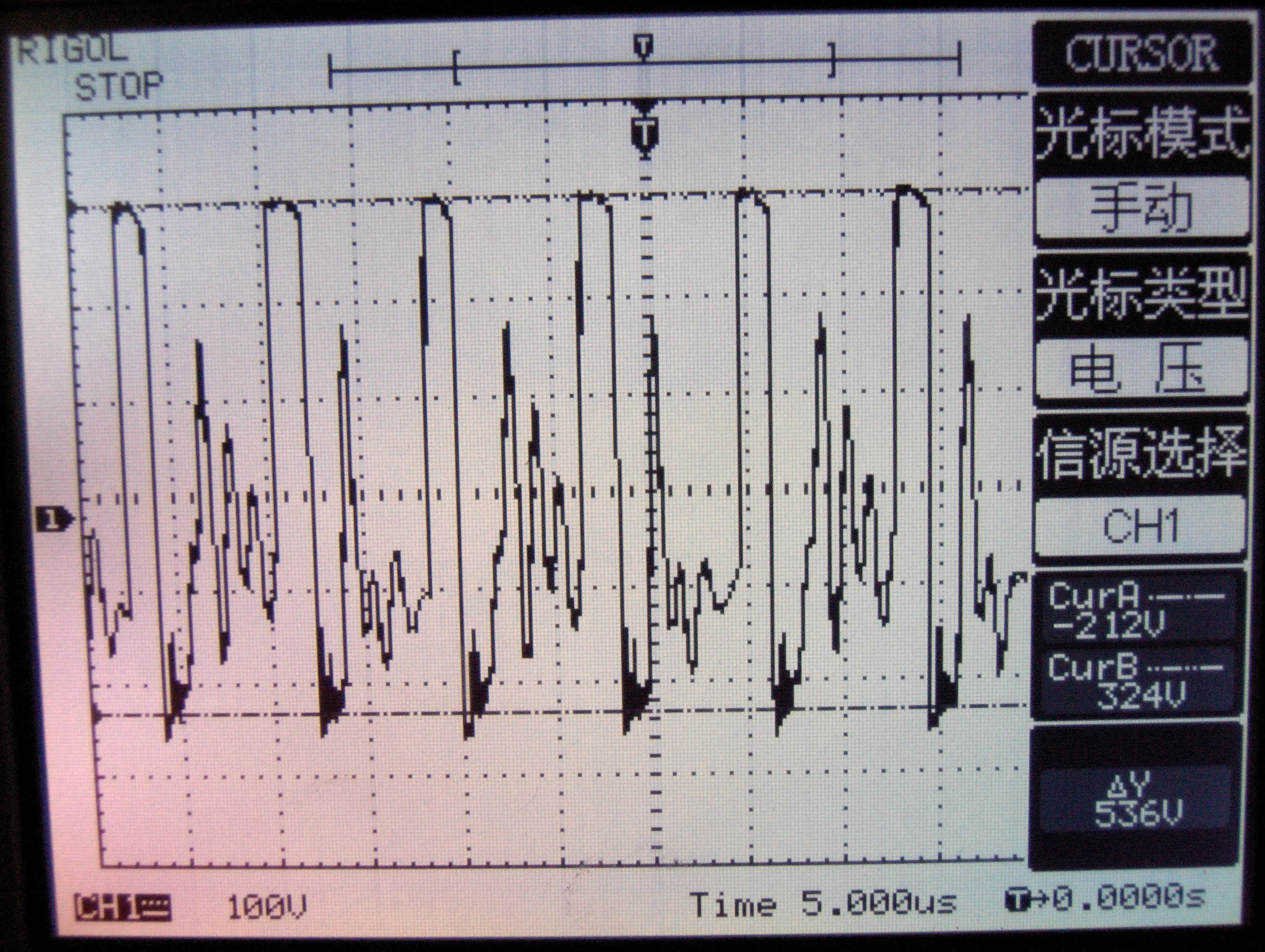

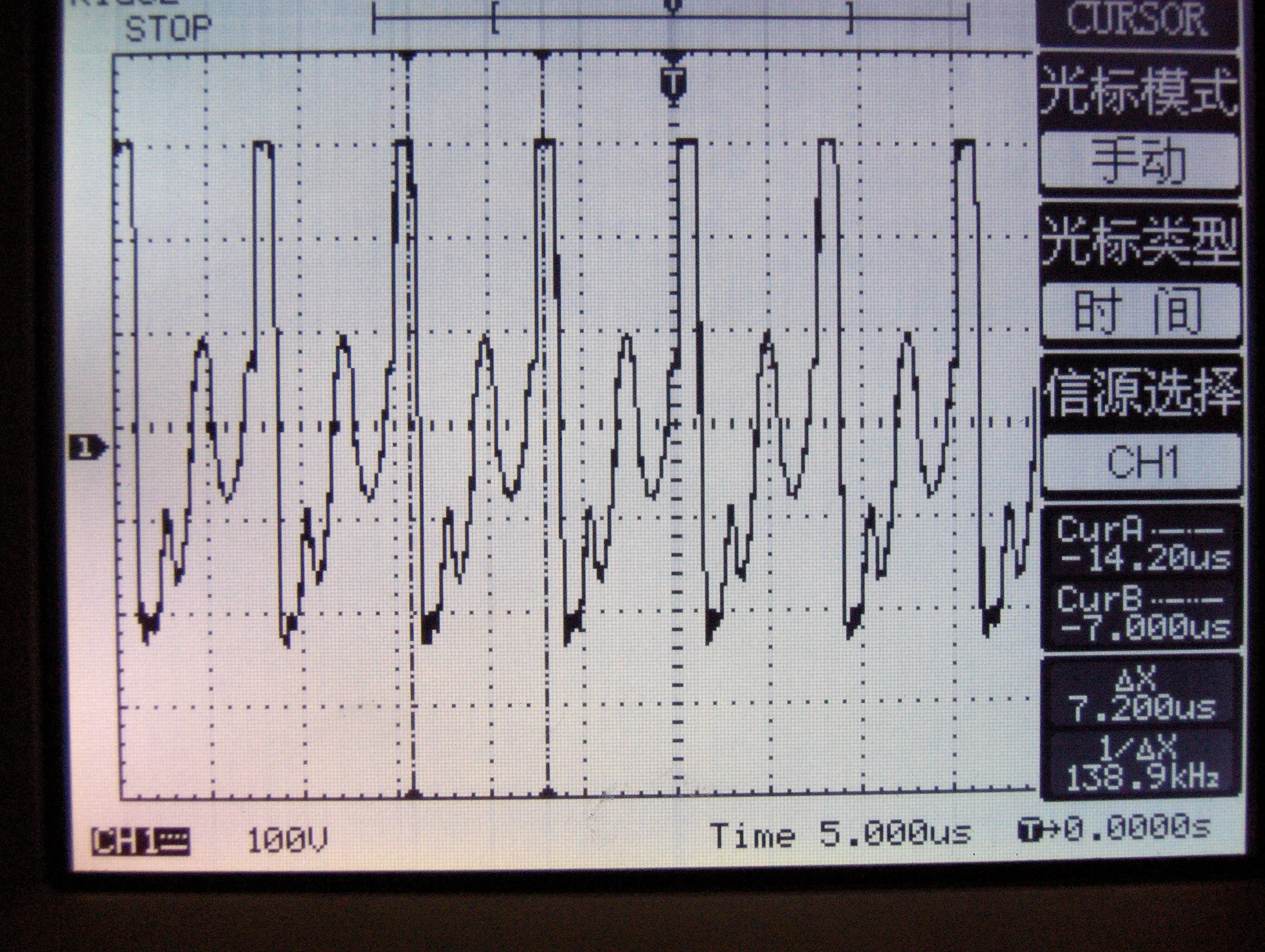

5v輸出帶6歐負載的波形如下,變壓器有哧哧的響,波形也在變化.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/1886171225256506.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/1886171225256618.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/1886171225256700.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/1886171225256506.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/1886171225256618.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/1886171225256700.jpg');}" onmousewheel="return imgzoom(this);"> 0
