跪求±SENSE遠端補償電壓原理

有一客戶要求電源有±SENSE遠端補償功能,手頭上沒資料,求大蝦幫忙!!!
全部回復(39)
正序查看
倒序查看
jacki_wang
LV.11
2
2005-03-23 15:12
遠端並聯一根線,輸出那裡通過100歐電阻(依線壓降而定)再並聯.+/-各一根, 431分壓電阻改接在新並的線上,搞定.
0
回復
2006-03-28 10:10
@jacki_wang
遠端並聯一根線,輸出那裡通過100歐電阻(依線壓降而定)再並聯.+/-各一根,431分壓電阻改接在新並的線上,搞定.
大哥,具體電源模塊內部是怎么實現的?內部電路一般怎么連接的,能給個圖嗎?
0
回復
azhu
LV.8
4
2006-03-28 10:21
還有一種辦法,通過測量導線的電阻值,直接在電路中進行補償.
這種補償能自動按電流與導線電阻的乘積進行相應被償,因此端電壓不管帶載大或小都能穩定.
0
回復
2006-03-28 10:48
@azhu
還有一種辦法,通過測量導線的電阻值,直接在電路中進行補償.這種補償能自動按電流與導線電阻的乘積進行相應被償,因此端電壓不管帶載大或小都能穩定.
我想知道一般市場上的電源模塊內部電路是怎么實現的?
0
回復
azhu
LV.8
6
2006-03-28 10:58
@panpufeng2353
我想知道一般市場上的電源模塊內部電路是怎么實現的?
在431的2腳與輸出反饋電阻的一端(該電阻此端原接431的2腳)之間加接一電阻,該電阻阻值選取大小與導線的電阻值及反饋分壓比相關,可自已計算一下.
0
回復
2006-03-28 11:36
@azhu
在431的2腳與輸出反饋電阻的一端(該電阻此端原接431的2腳)之間加接一電阻,該電阻阻值選取大小與導線的電阻值及反饋分壓比相關,可自已計算一下.
老兄,能給個圖嗎?內部電路與模塊的sense+ sense- out+ out-,怎么個連接阿?謝謝!
0
回復
jacki_wang
LV.11
8
2006-03-28 11:41
@panpufeng2353
大哥,具體電源模塊內部是怎么實現的?內部電路一般怎么連接的,能給個圖嗎?

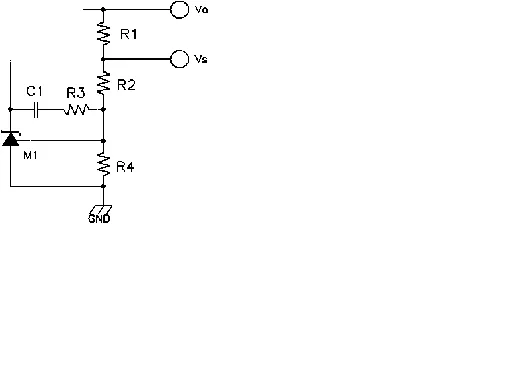

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143517218.jpg');}" onmousewheel="return imgzoom(this);">
這個是正端的連接,如果要負端的話如法炮制即可.
0
回復
azhu
LV.8
9
2006-03-28 12:02
@panpufeng2353
老兄,能給個圖嗎?內部電路與模塊的sense+sense-out+out-,怎么個連接阿?謝謝!

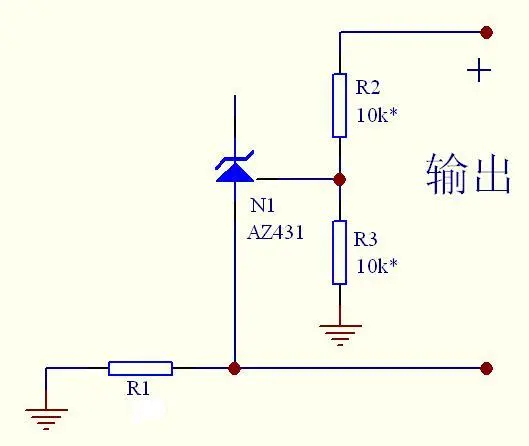

圖如下,R1的具體阻值由R2與R3的比值及導線的阻抗決定.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143522358.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
szhelong
LV.4
10
2006-03-28 12:52
http://bbs.dianyuan.com/topic/68891
0
回復
2006-03-28 14:30
@azhu
圖如下,R1的具體阻值由R2與R3的比值及導線的阻抗決定.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1143522358.jpg');}"onmousewheel="returnimgzoom(this);">
老兄,我還是不知道模塊的sense+ sense- out+ out-,怎么與內部電路具體怎么連接的?
0
回復
2006-03-28 15:07
@jacki_wang
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1143517218.jpg');}"onmousewheel="returnimgzoom(this);">這個是正端的連接,如果要負端的話如法炮制即可.
老兄,我還是不知道模塊的sense+ sense- out+ out-,怎么與內部電路具體怎么連接的?
0
回復
azhu
LV.8
13
2006-03-28 16:33
@panpufeng2353
老兄,我還是不知道模塊的sense+sense-out+out-,怎么與內部電路具體怎么連接的?
這個電路是自動補償,并不需要什么SENSE+、SENSE-,你說的那種相當于4線制,是笨的反饋辦法.
這個電路的關鍵在于你要測量一下輸出端導線的電阻值,然后將電阻值除以分壓比,該值即為R1阻值.
舉個例子:如果空載輸出電壓為5V,導線電阻為0.2歐,在未加補償時,若帶載1A,負載上的電壓只有5V-0.2*1=4.8V,穩壓較差.
現在用上圖電路,取R1=0.2/(5V/2.5V)=0.1歐.
空載時,輸出電壓5V,當帶載1A時,負載上的電壓還是5V,并不會降低.
如果你還是不懂,我勸你還是轉行吧.:)
0
回復
jacki_wang
LV.11
14
2006-03-28 16:41
@panpufeng2353
老兄,我還是不知道模塊的sense+sense-out+out-,怎么與內部電路具體怎么連接的?
這個就是內部的反饋線路啊
0
回復
jacki_wang
LV.11
15
2006-03-28 16:49
@azhu
這個電路是自動補償,并不需要什么SENSE+、SENSE-,你說的那種相當于4線制,是笨的反饋辦法.這個電路的關鍵在于你要測量一下輸出端導線的電阻值,然后將電阻值除以分壓比,該值即為R1阻值.舉個例子:如果空載輸出電壓為5V,導線電阻為0.2歐,在未加補償時,若帶載1A,負載上的電壓只有5V-0.2*1=4.8V,穩壓較差.現在用上圖電路,取R1=0.2/(5V/2.5V)=0.1歐.空載時,輸出電壓5V,當帶載1A時,負載上的電壓還是5V,并不會降低.如果你還是不懂,我勸你還是轉行吧.:)
哥們,你這個線路只適合線材固定的設計,如果不知道的就沒辦法了,如何可以說4線的就是笨辦法了?難道現在有能夠取代4線或者3線的新方案出來了?
0
回復
2006-03-28 17:04
@jacki_wang
哥們,你這個線路只適合線材固定的設計,如果不知道的就沒辦法了,如何可以說4線的就是笨辦法了?難道現在有能夠取代4線或者3線的新方案出來了?
哥們,我認為,電源模塊線路補償不應該隨輸出線纜而設計,因?yàn)槟悴豢赡苤烙脩舻木€纜電阻的.jacki_wang大哥,請說說四線方案的具體原理,內部電路是怎么連接的?謝謝!
0
回復
azhu
LV.8
17
2006-03-28 17:07
@jacki_wang
哥們,你這個線路只適合線材固定的設計,如果不知道的就沒辦法了,如何可以說4線的就是笨辦法了?難道現在有能夠取代4線或者3線的新方案出來了?
在要求較高的控制場合,4線還是需要的,但對于大多數的普通應用來說,這樣的電路還是很適用的,而它的輸出線只要2線就夠了.
0
回復
2006-03-28 17:12
@azhu
這個電路是自動補償,并不需要什么SENSE+、SENSE-,你說的那種相當于4線制,是笨的反饋辦法.這個電路的關鍵在于你要測量一下輸出端導線的電阻值,然后將電阻值除以分壓比,該值即為R1阻值.舉個例子:如果空載輸出電壓為5V,導線電阻為0.2歐,在未加補償時,若帶載1A,負載上的電壓只有5V-0.2*1=4.8V,穩壓較差.現在用上圖電路,取R1=0.2/(5V/2.5V)=0.1歐.空載時,輸出電壓5V,當帶載1A時,負載上的電壓還是5V,并不會降低.如果你還是不懂,我勸你還是轉行吧.:)
小弟,明白azhu大哥的意思了,但4線方案不明白,具體sense+,sense-,out+,out-內部電路是怎么連接的,謝謝!!
0
回復
azhu
LV.8
19
2006-03-28 17:13
@panpufeng2353
哥們,我認為,電源模塊線路補償不應該隨輸出線纜而設計,因?yàn)槟悴豢赡苤烙脩舻木€纜電阻的.jacki_wang大哥,請說說四線方案的具體原理,內部電路是怎么連接的?謝謝!
暈!:)
就拿現在的電源適配器來說,用戶不計其數,有哪個用戶是自已買輸出端電纜的?當然都是廠家自已選定輸出連接線的.
4線可以理解為另加2根延長線,直接在終端處取電壓進行反饋.而普通的做法反饋端是在電路板的輸出點上的.
0
回復
2006-03-28 17:18
@azhu
暈!:)就拿現在的電源適配器來說,用戶不計其數,有哪個用戶是自已買輸出端電纜的?當然都是廠家自已選定輸出連接線的.4線可以理解為另加2根延長線,直接在終端處取電壓進行反饋.而普通的做法反饋端是在電路板的輸出點上的.
不是這樣的,比如用戶用好幾個大功率的電源模塊做了個電源,輸出的電纜當然是自己的阿,
0
回復
2006-03-28 17:20
@azhu
暈!:)就拿現在的電源適配器來說,用戶不計其數,有哪個用戶是自已買輸出端電纜的?當然都是廠家自已選定輸出連接線的.4線可以理解為另加2根延長線,直接在終端處取電壓進行反饋.而普通的做法反饋端是在電路板的輸出點上的.
比如用幾個大功率的電源模塊做了個電源,用戶用多大電纜,是不知道的阿,現在大功率電源模塊都是四線的阿
0
回復
azhu
LV.8
22
2006-03-28 17:21
@panpufeng2353
小弟,明白azhu大哥的意思了,但4線方案不明白,具體sense+,sense-,out+,out-內部電路是怎么連接的,謝謝!!
4線可以理解為另加2根延長線,直接在終端處取電壓進行反饋.而普通的做法反饋端是在電路板的輸出點上的.
0
回復
jacki_wang
LV.11
23
2006-03-28 17:24
@panpufeng2353
哥們,我認為,電源模塊線路補償不應該隨輸出線纜而設計,因?yàn)槟悴豢赡苤烙脩舻木€纜電阻的.jacki_wang大哥,請說說四線方案的具體原理,內部電路是怎么連接的?謝謝!
第8帖的圖里面有out+, out-和sense+, 你再在地端衣樣畫葫蘆的加上一根sense-就可以了,原理19樓已經說了.
0
回復
azhu
LV.8
24
2006-03-28 17:31
@panpufeng2353
比如用幾個大功率的電源模塊做了個電源,用戶用多大電纜,是不知道的阿,現在大功率電源模塊都是四線的阿
唉,你還是沒弄明白.
你自已弄電纜,將幾個電源模塊連起來,你說的這種情況,老王也是無能為力的.
老王,你說呢?
0
回復
jacki_wang
LV.11
25
2006-03-28 17:45
@azhu
唉,你還是沒弄明白.你自已弄電纜,將幾個電源模塊連起來,你說的這種情況,老王也是無能為力的.老王,你說呢?
用4線的可以適應客人自配線材的.
0
回復
azhu
LV.8
26
2006-03-28 17:48
@jacki_wang
用4線的可以適應客人自配線材的.
客人的線材也要4線的才可以呀.:)
萬一客人用兩線的,呵呵,電路的輸出都會變成不正常啦.
0
回復
asm
LV.8
27
2006-03-28 18:06
@azhu
客人的線材也要4線的才可以呀.:)萬一客人用兩線的,呵呵,電路的輸出都會變成不正常啦.
那就+ -SENSE和+ -VOUT分別就近短接.
0
回復
jacki_wang
LV.11
28
2006-03-28 18:36
@azhu
客人的線材也要4線的才可以呀.:)萬一客人用兩線的,呵呵,電路的輸出都會變成不正常啦.
對于大功率應用,使用手冊上會要求接線方式的,客戶當然也得按規矩辦事呀.
0
回復
2006-03-29 11:36
@asm
那就+-SENSE和+-VOUT分別就近短接.
短接就起不到線路補償?shù)淖饔昧?/div>
0
回復
2006-03-29 11:44
@azhu
唉,你還是沒弄明白.你自已弄電纜,將幾個電源模塊連起來,你說的這種情況,老王也是無能為力的.老王,你說呢?
四線的,肯定是可以的,現在很多大公司的大功率電源模塊,都是四線的線路補償,只是用的電纜要多而已,你的意思我也明白,只是應用的地方不同罷了,當然你這種方案可以把電阻R1,留給用戶自己去調節,這種方案也不錯,能節約電纜,又簡單.謝謝樓上的各位哥們!
0
回復
asm
LV.8
31
2006-03-29 12:06
@panpufeng2353
四線的,肯定是可以的,現在很多大公司的大功率電源模塊,都是四線的線路補償,只是用的電纜要多而已,你的意思我也明白,只是應用的地方不同罷了,當然你這種方案可以把電阻R1,留給用戶自己去調節,這種方案也不錯,能節約電纜,又簡單.謝謝樓上的各位哥們!
四線是很靈活的,2線補償只適用于固定線阻,也有一定的應用場合.
