108W電源開關管關斷這一時刻開始,它的波形怎么會變得很厚

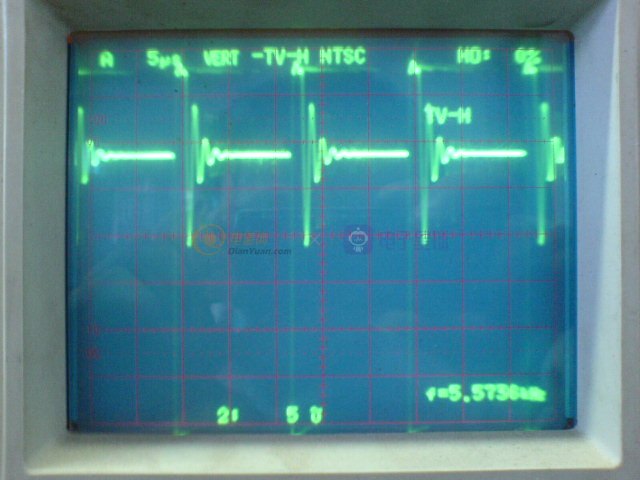

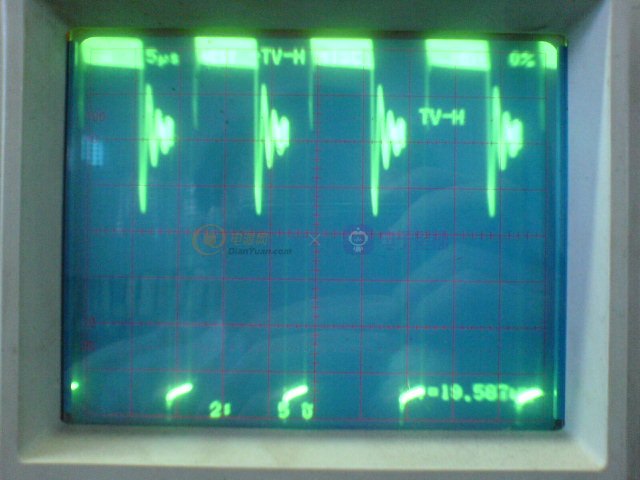

現我做了一款108W的電源,輸入電壓:220V +/-20%,輸出功率:36V/3A,反激式,工作頻率80KHZ,芯片用3842,開關管用7N60,現工作基本正常了,有一個問題想請教一下大家,就是滿負載輸出時測量D極波形有個問題:在開關管關斷這一時刻開始,它的波形怎么會變得很厚,詳見波形圖.空載時的波形也一起傳上,請大家?guī)兔纯创蟾攀鞘裁磫栴}造成的.

全部回復(28)

只看樓主

正序查看

倒序查看

ytdfwangwei

LV.8

2008-11-03 15:50

我敢肯定你是采用的交流輸入直接整流橋后接電容的方法,沒有帶PFC,你的濾波電容上也會有這個波形,是低頻的100HZ,那么在開關管關斷的時候當然就有一個低頻震蕩,而在高頻波形里就呈現你所看到的波形,不信你看看你濾波電容兩端是不是同樣有一個一樣幅值的低頻紋波.

回復

jim li

LV.8

2008-11-03 15:55

交流紋波,加大濾波電容．

回復

bwang

LV.5

2008-11-03 16:30

@ytdfwangwei

高手,是不帶PFC的,是不是加大濾波電容就可以解決了?

回復

bwang

LV.5

2008-11-03 22:58

@jim li

交流紋波,加大濾波電容．

頂一下,看看其他高手有沒有什么不同看法.

回復

塵土飛揚

LV.5

2008-11-03 23:22

@bwang

頂一下,看看其他高手有沒有什么不同看法.

最好高是加PFC

回復

bwang

LV.5

2008-11-03 23:55

@塵土飛揚

最好高是加PFC

現在我還沒有能力做加PFC的開關電源,先把普通的功能做出來,下一步再學做帶PFC的.

回復

ytdfwangwei

LV.8

2008-11-04 08:29

@bwang

現在我還沒有能力做加PFC的開關電源,先把普通的功能做出來,下一步再學做帶PFC的.

那就加大濾波電容,或采用電感濾波

回復

bwang

LV.5

2008-11-18 09:07

@ytdfwangwei

那就加大濾波電容,或采用電感濾波

實驗證明加大輸入濾波電容沒用,它在帶滿負載時它的D極波形還是一樣的,并且輸出整流二極管的散熱片在5分鐘就可以升到50度,在常溫下測得.整流管的散熱片體積是:3MM*20MM*60MM的鋁片,會不會是太小了?

回復

gejia

LV.3

2008-11-18 09:27

@bwang

1、加大電容肯定有用,但主要是看你有沒有必要加那么大,這個你可以找本電力電子的書看看就可以.
2、你輸出36V,3A的話,肯定采用的快恢復二極管,二極管的壓降你可以測量以下,我覺得生高到50度屬于正常.

回復

bwang

LV.5

2008-11-18 09:50

@gejia

1、加大電容肯定有用,但主要是看你有沒有必要加那么大,這個你可以找本電力電子的書看看就可以.2、你輸出36V,3A的話,肯定采用的快恢復二極管,二極管的壓降你可以測量以下,我覺得生高到50度屬于正常.

整流管用的是MUR1620,TO-220封裝的.

回復

xwqpower

LV.5

2008-11-18 10:07

@bwang

整流管用的是MUR1620,TO-220封裝的.

1.加大濾波電容有效.
2.安規要求可升到110度(環境溫度25),你帶載2小時后測溫度,從你用的管與散熱片看,應該在100度左右(環境溫度25),你在輸入電壓最高時測一下次級整流管兩端的峰值看看,如果沒超過200V,可以用20A200V的肖特基,這樣溫度低點.

回復

gejia

LV.3

2008-11-18 10:09

@bwang

整流管用的是MUR1620,TO-220封裝的.

無論是溫度50還是溫升50都是可以的我覺得

回復

gejia

LV.3

2008-11-18 10:10

@xwqpower

1.加大濾波電容有效.2.安規要求可升到110度(環境溫度25),你帶載2小時后測溫度,從你用的管與散熱片看,應該在100度左右(環境溫度25),你在輸入電壓最高時測一下次級整流管兩端的峰值看看,如果沒超過200V,可以用20A200V的肖特基,這樣溫度低點.

請問20A200V肖特基型號是什么?

回復

xwqpower

LV.5

2008-11-18 10:18

@gejia

請問20A200V肖特基型號是什么?

MBR20200CT

回復

jacky-li

LV.7

2008-11-18 10:27

@gejia

請問20A200V肖特基型號是什么?

你好!MBR20200CT的我司有大量的現貨.有需要請聯系:0755-82887790 QQ545423077 13554825842李生

回復

bwang

LV.5

2008-11-18 11:12

@gejia

無論是溫度50還是溫升50都是可以的我覺得

剛才我讓它滿負載工作了半個小時,它的散熱片溫度就是90度了,同時輸出電壓由原來的36.6V降到了35.8V,開關變壓器的溫度也升高了,但沒有整流管的散熱片溫度高.

回復

bwang

LV.5

2008-11-18 13:31

@xwqpower

1.加大濾波電容有效.2.安規要求可升到110度(環境溫度25),你帶載2小時后測溫度,從你用的管與散熱片看,應該在100度左右(環境溫度25),你在輸入電壓最高時測一下次級整流管兩端的峰值看看,如果沒超過200V,可以用20A200V的肖特基,這樣溫度低點.

現在老化了3個小時,整流管的散熱片溫度是100左右,整個電路的工作效率是86%.但輸出電壓由原來的36V變?yōu)楝F(xiàn)在的33V,輸入功率也跟著輸出功率的變小而變小,所以現在的工作效率比剛開始工作時的效率略有所提升,現在的問題就是如何能保證長時間工作使輸出電壓穩定性提高,大家說說該如何調整?

回復
