大家看看這倆個ITGB
這倆個ITGB 能做電子白金J嗎?可以的話能上個電路圖?謝謝!
全部回復(8)
正序查看
倒序查看
@xzszrs
這個是西門子的1200V200A的IGBT模塊,正向壓降為2.5V.做12V電子白金機的話導通損耗有點大,做個48V輸入的就不錯了,還有需要負壓驅動也有點麻煩.如果做12V電子白金機最好用多個場管并聯,耐壓為150V/200V為好,總電流300-400A.如用FQA90N15,IRFP90N20D,IRFP260N等.

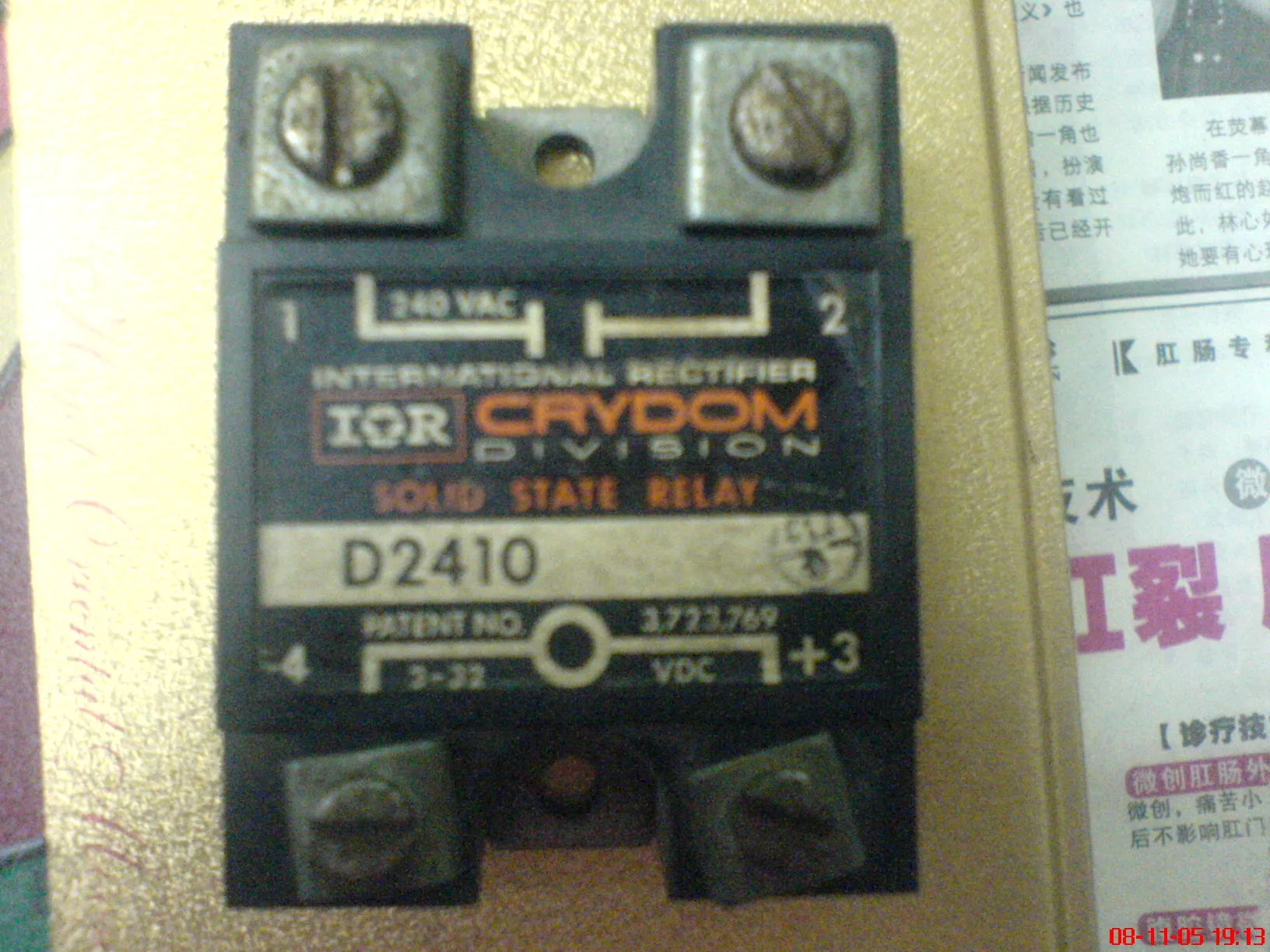

說得不錯!這個ITGB是從高周波機拆下來的!我還有個想法用這個可以嗎?驅動用555
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/2969731225884788.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/2969731225884788.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@honda2323
說得不錯!這個ITGB是從高周波機拆下來的!我還有個想法用這個可以嗎?驅動用555[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/2969731225884788.jpg');}"onmousewheel="returnimgzoom(this);">
這個是固態繼電器,內含大功率雙向可控硅和光偶隔離控制電路.
0
回復
@honda2323
說得不錯!這個ITGB是從高周波機拆下來的!我還有個想法用這個可以嗎?驅動用555[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/2969731225884788.jpg');}"onmousewheel="returnimgzoom(this);">
固態繼電器是用在交流電路中的,用在高要求或防火防爆場所代替?zhèn)鹘y(tǒng)電磁交流接觸器的,他只能用在交流電路中,否則--一旦觸發就無法關斷了(內部開關元件是可關斷可控硅電路除外).原因簡單的很---直流電流沒有反壓,所以他一經觸發就不可關斷.
0
回復
@honda2323
說得不錯!這個ITGB是從高周波機拆下來的!我還有個想法用這個可以嗎?驅動用555[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/2969731225884788.jpg');}"onmousewheel="returnimgzoom(this);">
這個是固態繼電器，不是什么ITGB
0
