降低環路增益

你的反饋繞中有沒有串電阻,減小電阻試試;加大反饋圈數試試;輸出端加適當?shù)暮蜇?fù)載試試,這三種方法應可以解決問題.

提高輸出電壓實際上是更改了2個方面.1、占空比增大2、假負載電流增大,因此在24V空載的情況下,你可以看看芯片供電電壓端是不是也有跳變,如果是的話,建議提高輔助繞組電壓,否則需要增大死負載

兄弟,一語道破!能說的清楚點嗎?就是芯片供電電壓不穩,提高輸出電壓時供電電壓也就穩定了,同時輸出電壓也穩定,請問是不是加大次級圈數還是反饋圈數(也就是電源供電的那組)!謝謝

輔助繞組圈數.
增加假負載,但是會一定程度影響效率.

我不知道你的輔助繞組在滿載工作的情況下電壓多少,還有你的輔助繞組的濾波電路有沒有增加大的電阻或電感濾波回路,如果有的話,減小電阻或電感.如果沒有的話,可以適當調整輔助繞組的匝數,從你說的來看,估計增大一匝就差不多了

空載的時候輔助電壓是9.9V輸出是23.8V  帶載的時候輔助電壓是15V,輸出電壓是23.5V電壓下降的這么多,請問如何調整電路!我的變壓器是63:14:9的

你的空載9.9V是用萬用表測量的吧,其實不是那樣的,建議你用示波器看看,更改匝數不方便的話,增加死負載.前提是你輔助繞組整流出來后沒有濾波電阻跟電感

是用示波器量的也是9.9V,如何增加死負載?什么叫死負載?呵呵

還有,我的電源是供打印機的,在打印機出針?biāo)查g電壓下降0.4V左右然后不出針時電壓又恢復正常!請問如何提高負載突變時電壓保持不便!!!

做好VCC,就事半功倍了.

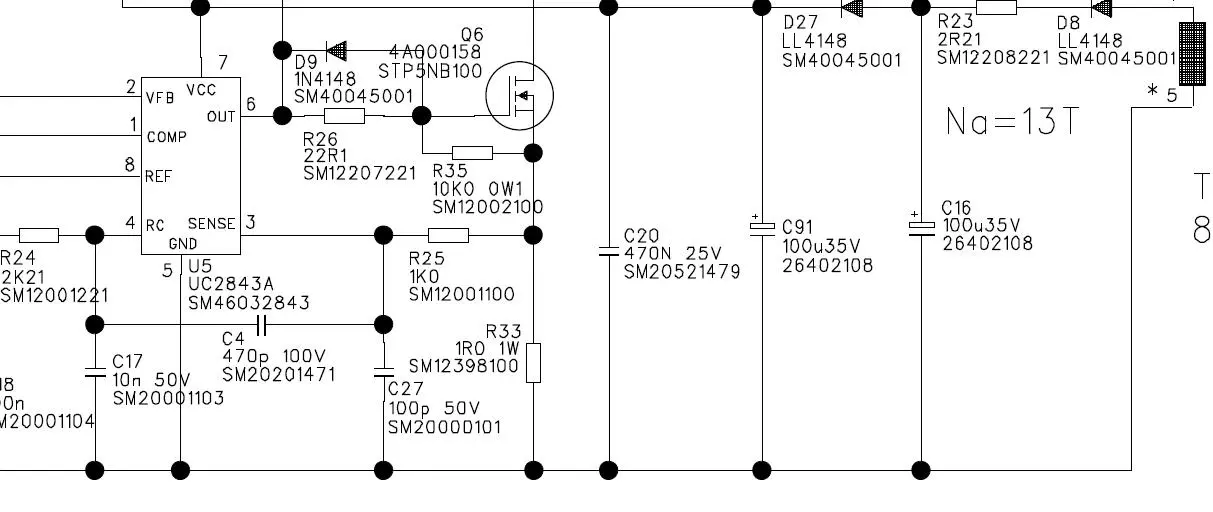

給你看看我的VCC,拋磚引玉.歡迎大俠拍磚.
這個很穩,便宜,量又足.只是實際調試中我去掉了C4,效果依然很好.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1360651226047568.jpg');}" onmousewheel="return imgzoom(this);">

您的VCC太不穩了.

我的這個VCC好象是隨占空比變化的,不知道是不是說的對,發給大家看看,如何改進我的電路,就是空栽的時候電壓不穩,帶載重的話電壓下降,有什么好的辦法調整 2975261226057836.doc

R4有點大了.

打印機的峰值功率很大, 可能是觸發限流或限功率電路了.
也可能是環路響應慢

R6可以再減小點試試,431的補償也可以試著改下

樓主這個問題,我也遇到過.

不過我做的是5V1A開關電源,我重新調整了下431的取樣電阻 解決問題

我也遇到同樣的問題,我的輸出是1100V的高壓,加載和空載時輸出不一樣,而且通電時加負載,會導致沒有輸出電源.還請大家?guī)兔Ψ治鲆幌?

你這種是負載不能啟動.過功率保護了.

不應該是這樣吧,我接好負載且將高壓探針放好在輸出端在通電,就能有高壓輸出.但是一拿開高壓探針就沒有輸出了.

哥，你太厲害了。我剛才調試的時候一模一樣的情況，被你這一句話讓空載電壓穩定了。

只是，我輸出電壓調整率還沒有搞定，輸出電壓調整率現在是1.5%，已經把431的下偏電阻從10K換到2.幾K了。

不知道，能不能指點一下。
