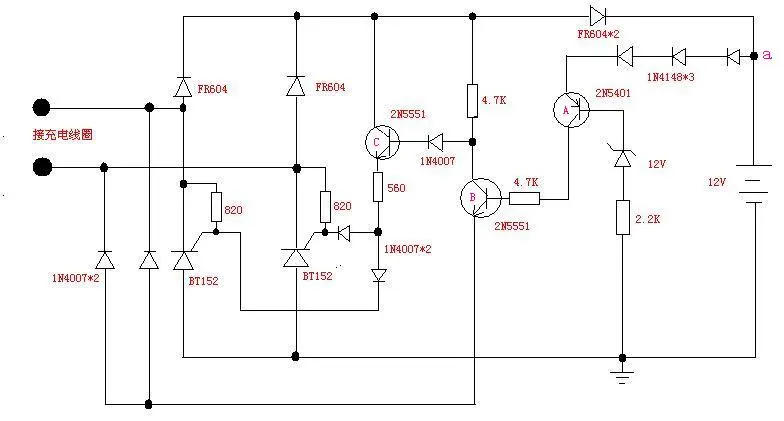

沒人頂.自己分析一下:當a點電位約14.4V時,三極管A、B導通,C截止至BT152截止.反之Va<14.4V時,A、B截止,C導通、BT152導通,從而使Va穩定在約14V.1N4007*2的存在保證了BT152截止時的穩壓監測通路.用此電路需將車上泄流電阻拆除方能達到節能的目的.大家看一下對嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/2498691226071605.jpg');}" onmousewheel="return imgzoom(this);">

可以用,我的電路和這個差不多.有好幾個月了,一直工作正常.
