大家?guī)头治鲆幌?該電路是否有問題!?

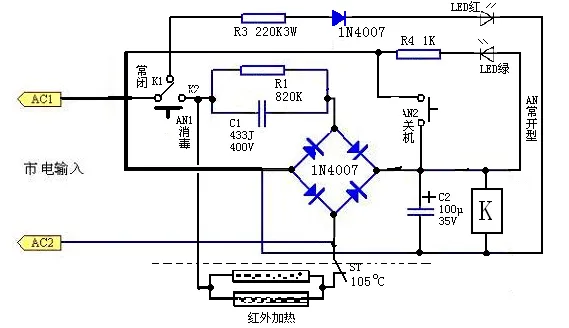

以下電路是本人從一個消毒柜(還品牌的,在這里就不列了)電路板仿繪下來的,其中省略了臭氧驅動電路(那電路沒問題,就是懷疑這電路有問題).有被人修過的痕跡,接電源,燈不亮,按消毒按鈕,沒動靜.找了工具,三下五除二,翻出了二塊小小電路板,其中1N4007燒了三個,R3燒焦了,綠色LED也燒了.換,檢察,通電試機,紅燈LED亮,按AN1消毒,繼電器發出吸合聲,紅外加熱啟動,臭氧管發藍光.十五分鐘后,自動斷電(ST起作用,消毒完畢).本人以為就這樣搞定了,裝好蓋板后,再通電試一下,能正常消毒,就按了一下關機按鈕AN2,“呯”一聲巨響(C2電容爆炸了,應該有幾十分貝吧,好大的聲音,1N4007燒二個,R4變黑),把蓋板都炸開了.沒有心理準備的我,被這突然的事故嚇呆了(本人見過集成塊爆炸,就沒見過電容).好了,大家來幫幫忙(本人水平有限,好在本人一向好學好問,嘻嘻),看看這電路有什么不妥的地方?先謝謝了!
全部回復(5)
正序查看
倒序查看
這樣試試
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1482031226849904.png');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1482031226849904.png');}" onmousewheel="return imgzoom(this);"> 0
回復
@dingzhousong
這樣試試[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/1482031226849904.png');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1482031226850008.png');}" onmousewheel="return imgzoom(this);"> 0
回復
@dingzhousong
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/1482031226850008.png');}"onmousewheel="returnimgzoom(this);">
謝謝你的回答,我試試看!可我不明白,原電路怎么會按關機鍵,出現電容爆炸的現象呢?
0
回復
@kensonhjc
謝謝你的回答,我試試看!可我不明白,原電路怎么會按關機鍵,出現電容爆炸的現象呢?

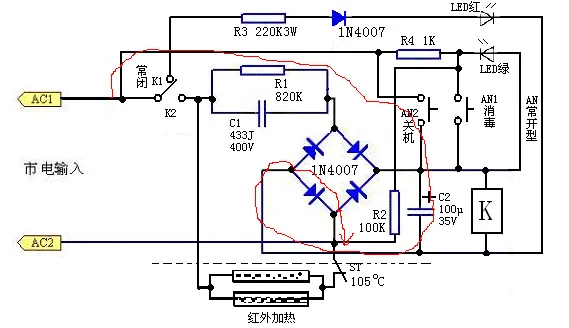

按下關機鈕后如圖:AC1經關機鈕-C2/k-整流橋下臂-AC2電容器無法承受而爆炸.同時整流橋二極管損壞,繼電器k也可能冒煙.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1482031227014588.png');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1482031227014588.png');}" onmousewheel="return imgzoom(this);"> 0
回復
@dingzhousong
按下關機鈕后如圖:AC1經關機鈕-C2/k-整流橋下臂-AC2電容器無法承受而爆炸.同時整流橋二極管損壞,繼電器k也可能冒煙.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/71/1482031227014588.png');}"onmousewheel="returnimgzoom(this);">
真是太謝謝你了!ok啦
我仔細察看了電路板,這是原廠電路,也不知道以前使用的人有沒有出現過類似的情況!?
