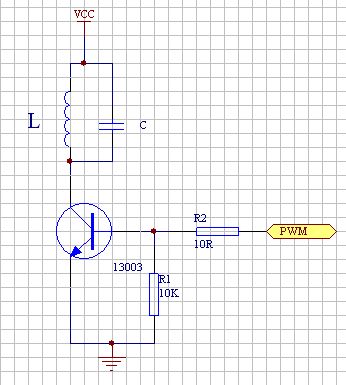

一個LC震蕩電路求助!!!

我想讓這個電路工作起來
應該怎么設定LC和PWM的參數呢?
全部回復(1)
正序查看
倒序查看
twl706
LV.2
2
2008-11-20 16:35
不需要電容的,直接接PWM,不知道 你的PWM是用什么給的,如果是單片機R2不要用10R,最大拉電流只有30MA左右,而且是AVR這類的單片機雙向IO口,電感用到200-400UH都是可以的,但是占容比不要太大,不要超過55%,三極管的集電極接二極管和電容 的整流電路就得了,如果加上采樣可以做到恒流和恒壓
