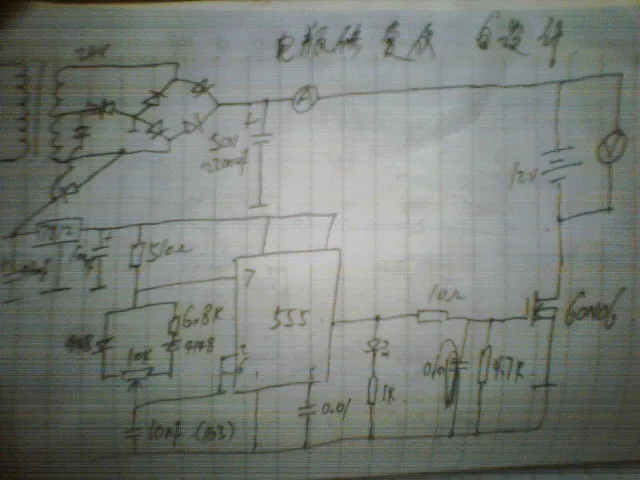

電流表做邊的是保險管.7812是三端穩壓IC,C3,C4用50V,或63V的都可以,這個圖我試用過,效果也不怎樣

你有更好的修復器電路嗎

修復電池沒專門的儀器檢測是不行的,而且流程也比較復雜,不是隨便做一個脈沖電路就能修復的,現在這個電路只是對硫化了的電池有點效果,其它的就不敢說,不想誤導別人的思想

要加上放電回路的.
我做過一個就是用單片機控制的充放電.
效果還真的可以啊!!!

充滿也會停止.

但我不知怎樣加放電回路,可以發個圖上來嗎

問題就在于你的是單片機,那就復雜了一層了

如果有其它好的圖.我就不用這張,你有其它好的圖嗎

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1380241227791403.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1380241227791413.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/1380241227791457.jpg');}" onmousewheel="return imgzoom(this);">

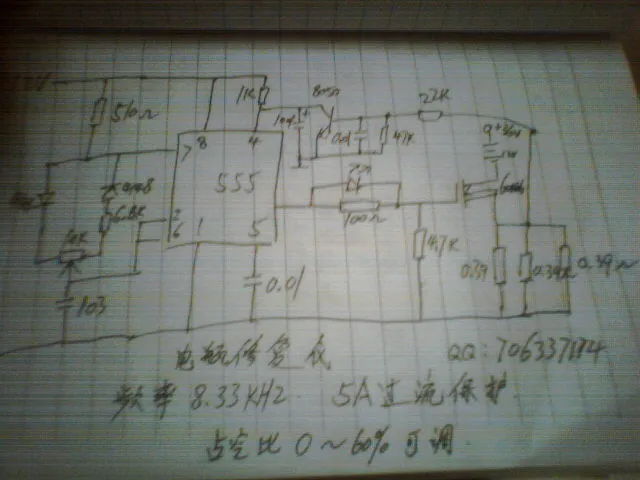

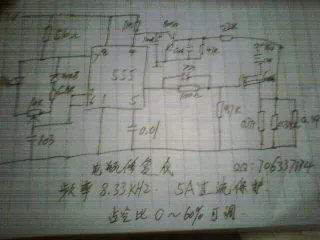

三張圖哪張好.有清晰大圖嗎

這圖我做了出來.為什么柵極接三極管發射極電壓會去到38V,還有要用多大的變壓器啊,我用雙12V當24V用,但因負載大電壓下降到10V

修復儀本身沒什么結構.純屬“偽科學類”產品.玄乎其玄.

為什么修復時會有壓降,10K電位器不能調節電流大小

真的有作用嘛??????????

修復儀純屬騙人的,用于硫化電池有點效,真正極板斷裂,氧化物脫落的電池,不可能修復.硫化電池用高電壓小電流激活 效果也不錯

樓主你好：你變壓器是否功率不足而降低10V？不煩的話qq信箱811036345@qq.com聯系，請賜教

沒用的東西

沒用的

用過，電路存在缺陷 FU2A如果熔斷 電瓶就一直在不斷的對電表放電?。?！電瓶本身就有病 一晚上下來如之何？

說明這個電路是沒有親自用過者 設計的。

好幾個地方需要改進的

應該叫‘高頻除硫機’
