隨著占空比的拉開,原邊電流逐漸增大,電感上的電壓也逐漸增大,你測量一下,看你原邊電感的等效內阻是多大,如果你加電感的意思是濾波的話,最好在電感后面加一個電解電容.

原邊電感的內阻0.2R;而且我原邊電流<500mA;
不應該有這么大的壓降,大概能降10V;

謝謝你的回復

電感在高頻情況下的等效內阻呢?你的工作頻率是不是80K左右?

工作頻率40k;對應內阻為0.3R(用LCR測試儀;即使在80k下面測試,為0.9R);

另外,有這個現象,我反饋端輸出15V;
原邊波形開始打斜時候,變壓器的副邊被鉗到16V;
不知道是不是這樣影響的?

另外,我在輸出串了個20u的電感;發現在電壓打斜的時候,輸出電感
上面有了反壓,開始續流了,我懷疑,電壓打斜后,原邊就不傳遞功率到
副邊了,

你把MOS管的驅動電路放上來 不然就沒法分析

這是電流型逆變電路,電路中MOSFET全開時輸出為“0”,50UH電感中電流線性上升.對角MOSFET斷開時,變壓器才承受電壓.
我們可以將變壓器及負載折算到 變壓器原邊,如果忽略變壓器勵磁電感,等效負載為電阻和變壓器漏感的串聯(LR),直接接到了MOSFET橋的兩端.當MOSFET開的時候,50UH電感和負載LR串聯的二階網絡,負載電流按自然指數規律衰減,當(L+50UH)*R>2T(T是開關半周期)時LR上的電壓波形就是你畫的樣子.由于每周期MOSFET橋輸出為“0“時,50UH電感都會被充電流,然后;在MOSFET對腳斷開時50UH電感電流被近似線性衰減,你的完整波型就形成了.
這種電路在感應加熱里很常見,開關電源里用的不多.

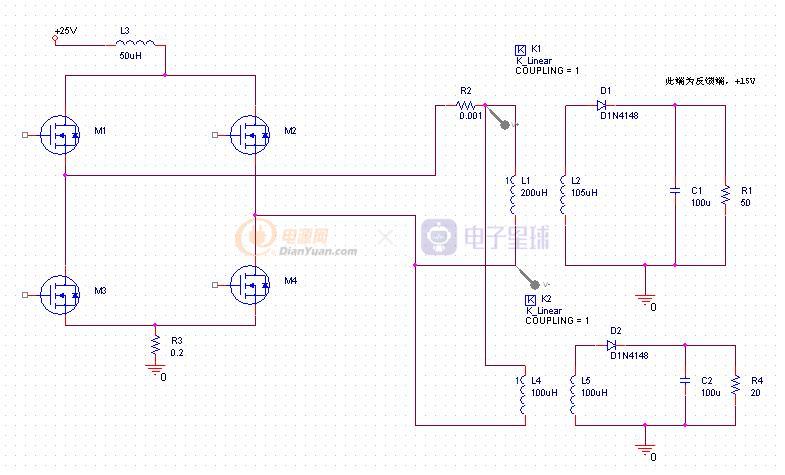

更具體的圖如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/545161227842368.gif');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/545161227842373.gif');}" onmousewheel="return imgzoom(this);">
波形紅色為:M1,M4驅動
    綠色為:M2,M3驅動
    蘭色為:M5驅動
對角MOS的驅動相同,上下MOS的驅動相反;
調duty靠M5的開關;另外,原邊電感有個對地的續流二極管;

M5是起PWM調節作用,它不影響后面的波型下降.和前面講述一樣,電壓跌落是由RL衰減引起的.只是橋不再發生高低邊的短路重疊.

我現在副邊換成全橋整流了,
這樣波形就不打斜了,
