推挽式也較少外圍器件...

你要的是比較大的溫度范圍,用到什么上面呢?

就是做一個電源,供電用. 我想用EI33的磁芯,估計功率是夠了,但是我想讓變壓器更小一些,不知道還可以用什么樣磁芯.
我以前做的電源工作起來總是非常熱,感覺85攝氏度的工作溫度不適合,希望有125攝氏度的芯片.還有我也想用其他芯片做,如TL494.但是他們說TL494控制不夠精細,做出來的可能波動有些大,具體沒用過想向大家請教.

給一個頻率,工作電壓?

抱歉  最近有事沒上來回復
我想工作頻率設定為70K到100K之間    輸入電壓為110V到230V    輸出電壓18V6A

6兄  我第一次做半橋的開關電源  是不是半橋的效率比單端反激的高?是不是同功率下半橋的變壓器可以比單端反激的變壓器體積小?   我做100W功率的開關電源  需要變壓器磁芯類型是多大 EE33?EE28?  還有他輸出端的儲能電感,我最小可以做到什么尺寸.用那種類型的磁環,謝謝了!!

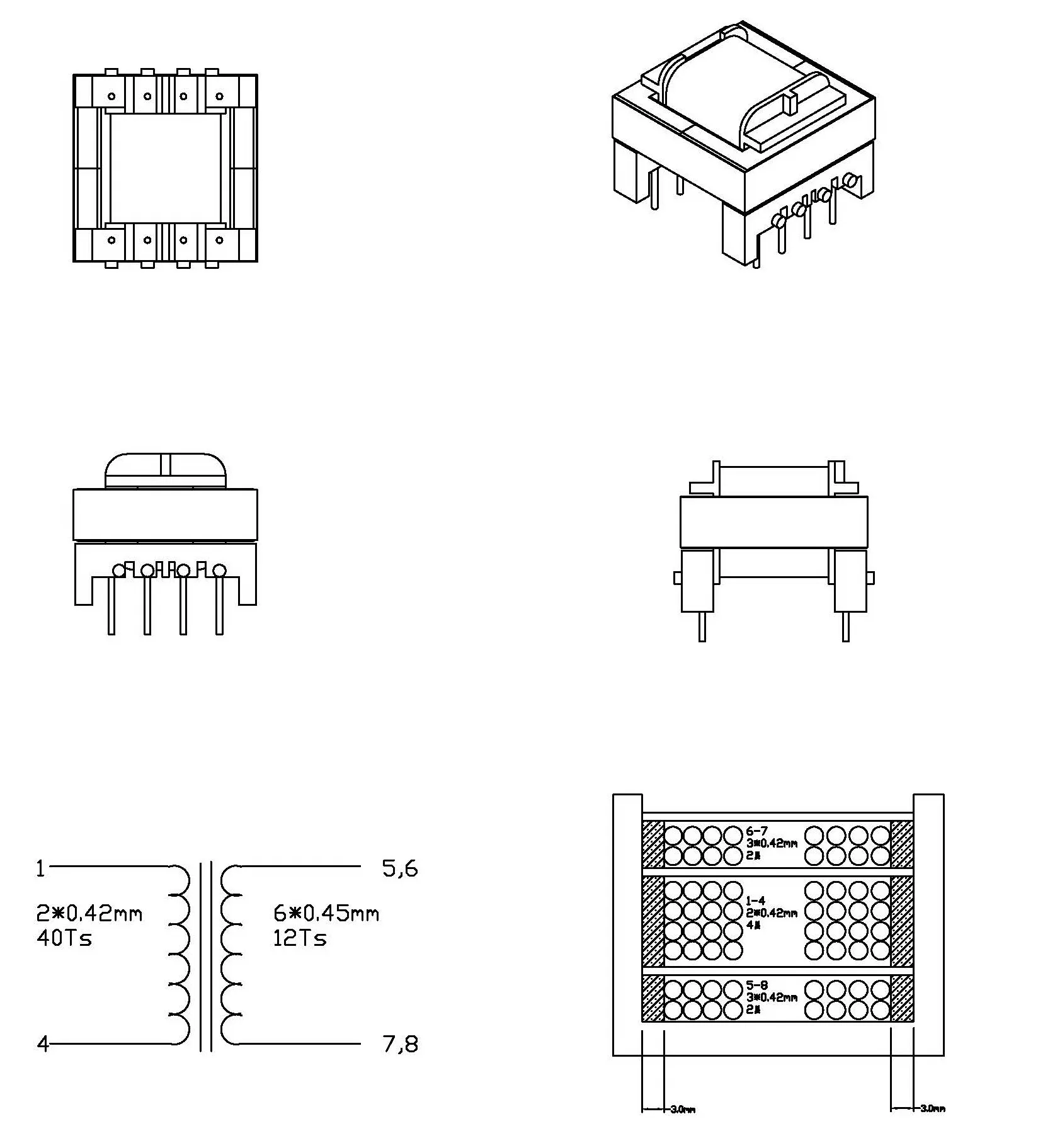

同功率下半橋的變壓器可以比單端反激的變壓器體積小.輸出端的儲能電感我不會算需多少感量,下面是18V/6A半橋EF25-8P變壓器(輸出橋式整流),用10PINS也可以:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1053951228134326.jpg');}" onmousewheel="return imgzoom(this);">

感謝這么詳細的回復  看樣子我變壓器選用EI33的體積是浪費了  還有一點我想問一下   我看到很多半橋的硅橋之后是2個大電解電容并聯后接2個2.2uH的CBB電容加2個電阻的串聯  (如下圖)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/2573551228374718.gif');}" onmousewheel="return imgzoom(this);">
    我現在體積有限  我改成了用一個大點解電容 后面的CBB電容和電阻的格式我沒變
    我想知道用2個大電解電容的串聯取代代替上面結構,有什么不好的地方,我看到很多電路圖都是直接2個大電解電容串聯,沒有CBB電容.CBB電容在這里應該是起到防止擊穿的作用,因為它沒有極性,所以它比電解電容作為輸入更安全.我不知道這樣的解釋對不對,CBB的耐壓選擇是不是可以選擇總電壓一般的耐壓,也就是200V的耐壓足夠使用了 還是選擇400V耐壓.
    還有一點是半橋的模式他電磁兼容比起單端反激式是不是更容易過? 因為它的效率高,所以產生的電磁泄漏應該更低.
    還有很多問題,一時想不起來,公司上網有些費勁,所以回復比較慢,見諒!!

還有一個問題,半橋式的電路當中都有一個防止電流過充的變壓器,我想有沒有其他的過流保護的方法,不使用這個變壓器.  而且我想問一下,有沒有好的方法對控制IC進行供電的方法. 謝謝!!!

我對電源不太懂,看有沒有電源高手來幫你!

謝謝!!
六兄對我的幫助很大 我詢問了一下EF25封裝,據說他的PCB占地面積不小,我的PCB板子大小有限制,地方很緊,恐怕裝不下EF25封裝的變壓器.
我開始想用EI33立式變壓器,現在看到25可以做成,就想把EI33立式改成EI28或者EI25立式的,不知道功率是否滿足,我的開關電源是全封閉的,只有外殼散熱.不希望變壓器工作溫度太高,會影響整機的溫度.希望六兄幫我看一下這兩個變壓器哪個可以.如果可以麻煩發一下封裝圖,像EF25那樣但麻煩你加一下尺寸數據,再次感謝了

還有問一下EI變壓器過電磁兼容很麻煩,看到網上有建議說變壓器內部加銅層,想請教一下銅層怎么加,加在什么位置.成本會提高多少!!

謝謝了   我還想問一下驅動變壓器可以做到多小  我的芯片是UCC2808

問一下 用EI25做變壓器 那我的頻率是不是得提升呢  EI25是不是太小了一些 能給一些理論公式讓我研究一下嗎  謝謝了  有人給我的意見是提高到150K用EI28的

不用提高頻率EI-25也可以的!

這兩天有事 回復晚了  先問一個問題 我用單端反激做了100W的電源  工作起來變壓器溫度包絡100多攝氏度  磁芯80多攝氏度 (環境溫度22度左右,工作頻率50K)  我用的是EI40臥式的變壓器   感覺這溫度太高了   整機溫度燙手.
我讓做變壓器的師傅做了一個用于半橋的變壓器,圈數比他沒告訴我,用的是EI33立式的變壓器做的,整個窗口都給繞滿了,沒有一點空余.如果用EI28或者25窗口肯定不夠,他的輸入端繞線是.3的線2股,輸出是.3的線可能是8股.如果用EI25的話,窗口大小是否滿足圈數和線徑? 這一點請教一下你,半橋的變壓器不需要初級電感量,但是圈數比怎么計算,單端反激式計算圈數需要電壓和導通時間,是不是利用這個公式?

設計有問題,EI-40做100W哪會這么高溫度?

事實就是這樣 我也納悶  我選用的芯片用的是UC2842  工作頻率50K  MOSFET 20N60   變壓器電感量500uH   線徑前面介紹過了應該沒有太大問題 圈數應該是51:15這么一個比例 變壓器外面做的線圈數保密不說  我的PCB上輸出線徑為6mm應該足夠了  目前找不到發熱的主要原因.
還有EI28或者25做半橋式的話   窗口夠嗎???
有很多問題需要請教你 我做過單端反擊 但是半橋沒做過 看過你跟transformer1的幾個帖子,有些了解但是更有一些糊涂的地方, 請問你有相關資料嗎?我很相知道變壓器設計的相關只是,但是目前所找到的基本都是單端反激式的 ,極少有半橋和全橋的.
問幾個問題,半橋式變壓器不需要計算初級電感量,只需要計算圈數嗎?不計算電感量的話,流過的電流怎么計算?

253? 電感量是不是太低了  那我初級電流多大?  我500計算出來90AC下峰值電流2.63A.253電感量電流豈不是太大了.我的計算準則參照 2573551228875639.pdf
麻煩你發一下如何計算的電感量,謝謝.
變壓器現在計算的圈數為51:11:18  繞制如圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/2573551228875739.gif');}" onmousewheel="return imgzoom(this);">
輸出分為2個繞組
麻煩問您一下我整機工作在70W  15V5A的狀態下效率為77%是不是也太低了  我?guī)лd的是電池.

另起一行 順便給自己發點東西 哈哈 不要見怪 都是我以前論壇上下載的
2573551228876018.doc 2573551228876160.doc 2573551228876179.doc

1.上面已給你繞線結構圖了!
2.半橋電流不是用電感來計算的!
3.EI40反激變壓器線徑選小了!
可試下:
Vin=90-264V
core:EI-40
PRI:46Ts/2*0.45mm
sec:9Ts/7*0.60mm
bias12v:6Ts/0.30mm
Lp=253uH
gap=1.77mm
繞線方式:1/2P--SEC--1/2P--Biass

我是以你17貼100w計算,當然不一樣了啊!

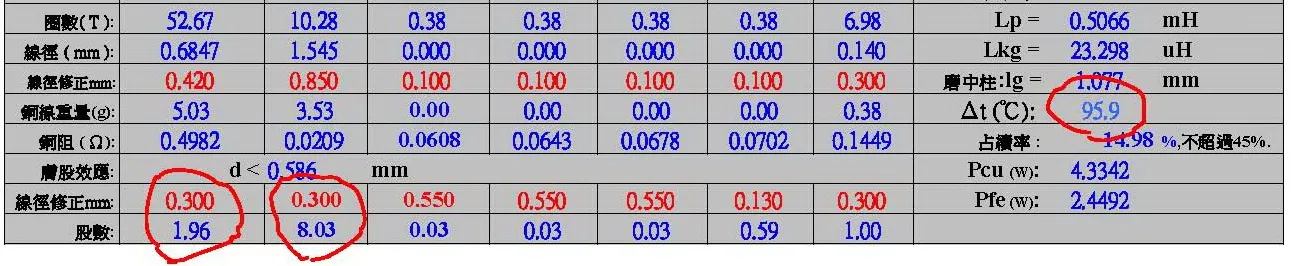

你看你17貼100w的做法溫升達多少:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1053951228878752.jpg');}" onmousewheel="return imgzoom(this);">

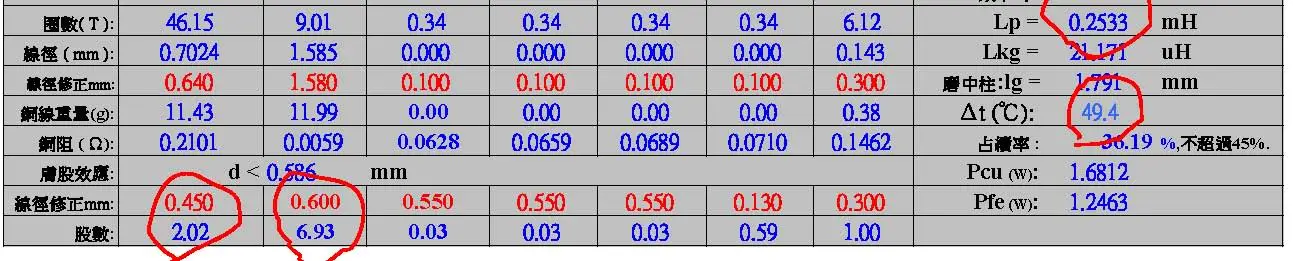

我的設計LP=253uH時,稍偏DCM模式:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1053951228878879.jpg');}" onmousewheel="return imgzoom(this);">

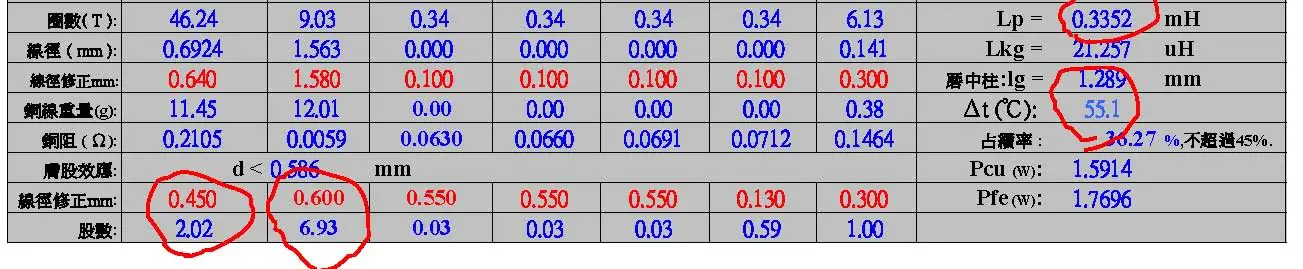

LP=335uH時:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1053951228878955.jpg');}" onmousewheel="return imgzoom(this);">

可能有些誤會
我目前手頭做完一個100W的充電電源用半橋式的但是變壓器工作溫度高 變壓器指標如前面所說的EI40  電感量500  圈比58:29(我上次拆了一個他的變壓器看到的)  我自己計算為51:11
因為變壓器過熱我以為100W用單端反激做不出來,所以想改為半橋式就用到了EI33變壓器  輸入.3線2股和輸出.3線8股的是我讓變壓器師傅作出來的EI33變壓器 和我現在的EI40不一樣   EI40變壓器圖如21貼  輸入線徑為.3線2股 輸出線為.6線2股  需要提示的是次級是2股并聯,邏輯上就該為.6線4股   謝謝麻煩再看看

按照你的建議我重新做2個變壓器做實驗   不過想問一下 253電感量你把K按照1計算的  這樣我的初級電流峰值達到4.44A 平均值1A 有效值1.7A  那我板子上的走線2mm是不是稍微細了點  我3A的保險是不是也得更換了  我計算500U主要為了不讓峰值電流過3A  K值取的是0.6左右  看樣子取得太小了

關注一下半橋

按照你的建議我做了兩個變壓器 一個電感量365 一個266  今天試驗了一下365發現變壓器還是熱  但是比500的要好的多  工作一個半小時線包100多度  磁心90左右   用設備一看工作效率才76%  功率因數0.556  恐怖啊   不知道有什么建議嗎  單端反激  前端沒有pfc電路 但是看過很多人作的電源 沒有PFC電路都可以做到82%以上 電路圖我看看今晚可以放上來嗎  幫忙參考一下

找"itmsz "軟件大師徐工幫忙算看是不是變壓器問題!

估計變壓器問題沒有我電源設計本身的問題大  我在綜合電源板塊發了一個帖子 有興趣來看看   謝謝!!
