請有低壓大電流經驗的高手不吝賜教!

幫你頂一下,期待高手的精彩解答

300A同步整流沒有問題,和普通同步整流一樣,關鍵是要抑制二次輸出的振鈴噪音,其它就沒啥了.300A同步整流可以做很小體積,如果用IRF6635做的話,一香煙盒大小就可以了.IRF6635只有1.3mohm,20只并聯時,300A只有不到6W損耗.

謝謝!
    輸出側是全波整流,所以得用60V以上的管子.
    抑制二次輸出的振鈴噪音有什么好辦法嗎?因?yàn)楣茏虞^多,每只管子加吸收很難做到.以前是若干個管子共用吸收.

盡可能的減少引線寄生電感可以有效抑制振鈴,這也是建議用DIRECT封裝的原因.RC對抑制振鈴也有一定效果.如果設計合理的話,30V應該是可以的,畢竟冗于系數達到了2!60V也有很好的MOSFET可用,看看IRF6648.

輸入過壓保護在+30%,最高輸入時占空比大概在0.6左右,30V的管子如果計算變壓器次級電壓就沒有多少冗余了,如果是正激還可以.由于是全波整流,所以只好用60V管子,功耗就大了一塊.
沒有用過DIRECT這種封裝的管子,是壓接在銅排上嗎? 多只管子怎么安裝?
RC吸收還是需要的吧?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/388311228210259.jpg');}" onmousewheel="return imgzoom(this);">

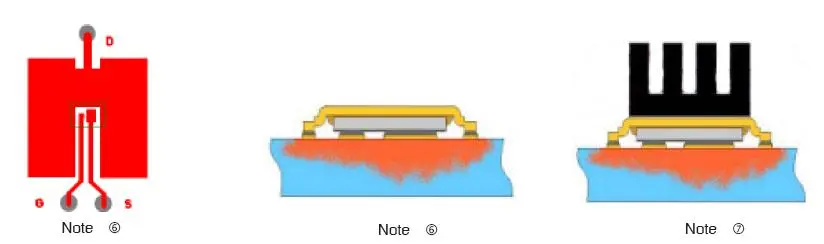

建議DIRECT焊到雙面PCB上,銅排焊在PCB的匯流覆通上.PCB覆銅和銅排在導電的同時起到導熱和散熱作用.PCB覆銅可以達到20A/mm2的能力,可以放心使用.

DIRECT特別適合并連.

非常感謝!
    請問在那里能買到這種安裝方式的產品?想看看實物,開開眼.

由于初極側是三相380V輸入,IGBT開關管,初級側的功耗較大,初級側的散熱器比較大,只把次級體積做很小對降低整機體積貢獻不大,只要整流部分功耗比原來二極管方式降一大部分就行了.

同步整流是最好的方案.用LTC3900ESR芯片驅動注意自己再加個圖騰輸出,用管子的話用IXYS的MOS管(IXTP220N055T/220A/55V)好買些,200A的話多用幾只管子.共用吸收沒問題.我用LTC3900直接驅動IXTP220N055T一共4只沒問題(LTC3900一點都不熱).在加幾只管子沒試過.你可以試試看.不行再加圖騰輸出.SOT-89(BCX55/BCX52)的圖騰.整個SR驅動板可以做到20MM*25.4*1.6量產穩定.

回第七貼的:
1、輸出既然是全波整流,那么應是半橋或全橋拓?fù)?為何出現高達0.6的占空比?
2、輸出為7V,在保證輸入電壓范圍內輸出穩定,盡可能的加大匝比,以降低整流管上的反向電壓,耐壓較高的MOS管通常內阻比較大.

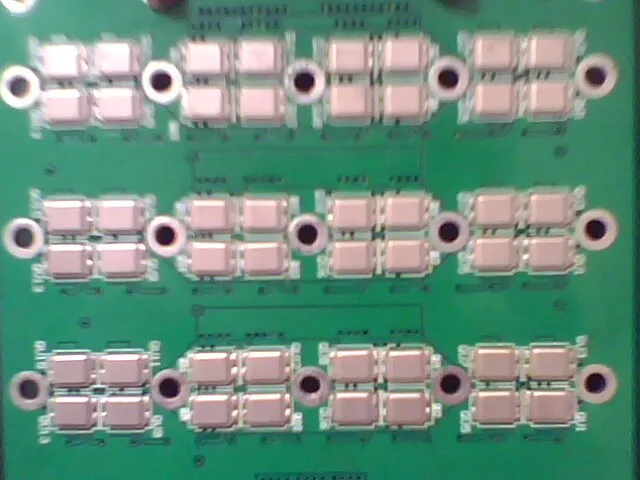

120V 360A的橋.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/3036031228271106.jpg');}" onmousewheel="return imgzoom(this);">

20KHZ左右條件下,高速IGBT可以很低損耗的工作.一般;可以比傳統IGBT低15度.
3036031228271541.pdf

路過
學習!!!

工作頻率50KHz.全橋移相. 開關管APT15GP90BDQ1,25A900V.

全橋移相.可能我沒說清楚,0.6的占空比是對于半周期說的. 在最低輸入時對應最大占空比.

管子底下的管腿也是焊到線路板上的嗎?怎么焊底下的管腿?

謝謝!
    看了一下,LTC3900是正激的同步整流芯片,我是UC3895移相全橋,從控制芯片出同步整流信號很困難. 如果同步整流用自驅動,是否可靠?

回流焊和熱風槍焊都可以,也可以先在PCB上錫后;用烙鐵沾著焊錫;把MOSFET燙上去.

開關管部分全橋移相,同步整流的控制信號有什么好辦法取得? 現在只想到用變壓器另外繞組去驅動同步管. 由于匝數很少,一般情況下也就一圈,有些輸出情形下可能匝數不合適.

用驅動信號做同步的話,會很容易.可以用脈沖變壓器隔離傳遞信號.

如果是全橋硬開關,用驅動信號就可以了.現在因?yàn)槭且葡嗳珮?控制信號與變壓器次級輸出對應不上.UC3895驅動信號中,A,B為一組,C,D為一組,對應兩個橋臂.用這兩組顯然是不行的.如果用A,D為一組,B,C為一組,作為同步信號,驅動脈沖變壓器,不知是否可以?可以把C,D信號反相.但由于移相全橋的占空比有丟失問題,A,D信號與變壓器次級電壓不完全一致,我感覺這里有問題?

為啥不想想在二次邏輯組合一下呢?雙下管驅動信號異或看看!

好,我嘗試一下.

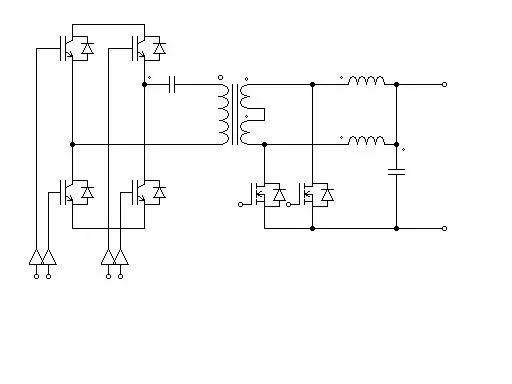

此圖供參考500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/3052621228445661.jpg');}" onmousewheel="return imgzoom(this);">

這是倍流方式.
前幾年做過樣機.后來覺得兩個電感還是占空間.
個人覺得如果能做成磁集成電感這種方式比較有優勢,如果是分立電感空間上沒有優勢.
可磁集成好像不太好掌握.

LTC3901芯片就可以做.這款芯片即能用在全橋也可以用在推挽電路中.同LTC3900一樣穩定可靠.其他的同步蒸餾芯片我用的也不少品牌,感覺凌厲而特最可靠.什么意法的STSR2/3/4抗干擾能力很差,一言難盡啊,等等吧,一路走來有成功也有失敗.只知道目前最新款的英特矽爾的ISL6752/3/4不僅能提供ZVS也能提供SR.一只芯片就能搞定好多個功能.唯獨沒有均流控制這塊.甚是遺憾.而這都是根據自己喜好,所選者的.

**此帖已被管理員刪除**

LTC3722也帶同步整流控制.
