用lnk306驅動.輸入電壓寬 85~240VAC.

LNK306可否報個價啊?
ihitmylove@163.com
謝謝!

lnk306可否報個價?
qianweihf@sina.com

可能解決的方案,目前方形的線路板,尺寸是27.0mm x19.5mm x13.0mm
如果仔細設計的話,有可能裝下.北京聯系電話010-64182335-216500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1112232445.gif');}" onmousewheel="return imgzoom(this);">

感覺體積大了!效率有多高?這種方式有待研究.

效率70%.可把電容換小體積的.

LED-H4W系列發光二極管電源變換模塊

超高亮發光二極管發光效率高,體積小,壽命長,使用安全,是特種照明的理想光源.2003年科技部牽頭,聯合國務院六部委啟動了國家半導體照明工程項目,促進了國內半導體照明工業的發展.隨著超高亮發光二極管生產技術的成熟和產量的增加,生產成本不斷下降.目前小功率超高亮發光二極管已經大批量生產并獲得了廣泛的應用.大功率超高亮管有1W、3W、5W等規格在市場上銷售.但是,由于散熱問題的困擾,只有1W和3W的規格獲得了一定的應用.
由于半導體材料的物理特性,發光二極管正常工作時的管壓降約3伏左右,小功率管的工作電流約20毫安,大功率管的電流較大,1瓦的發光管電流在300--350毫安,3瓦的管子電流在1 安培左右.由于一般照明的原始電源是220伏或者110伏交流市電,因此,使用超高亮發光管做照明必須解決電源變換的問題.

當前LED燈在電源供給方面存在的問題
目前市場上能見到的用超高亮發光二極管制作的LED燈主要有兩種:多個小功率發光二極管串聯結構和單個大功率發光二極管結構,由于工作特性不同,驅動方法也不相同.
為了減小體積和降低成本,目前市場上出售的多個小功率發光管串連結構的LED燈普遍采用電容降壓再整流輸出的簡易供電方案.這種方法驅動發光管大部分電壓降落在了電容上,致使電路的無功功率是有功功率的3---5倍,只看二極管的功耗似乎省電,考察總功耗反而比常規照明方法更費電.這樣的產品無法通過質量認證,因此也就不可能通過正規的商業渠道大批進入市場.
單個大功率發光二極管制作的LED燈工作電壓低,但通過發光管的電流較大,不能再象小功率管那樣用電容降壓的辦法驅動.如果用工頻變壓器先降壓再整流體積大,笨重.用市場上購買的通用開關電源供電體積大,成本高,使單個大功率發光二極管制作的LED燈很難作為一般商品進入市場.
因此,目前超高亮發光二極管在一般照明方面的推廣應用供電方案上存在著障礙.

LED-H4W專用電源變換模塊驅動發光二級管燈的優點:
LED-H4W系列電源變換模塊是專門為了解決LED燈電源供給問題設計的產品,模塊使用寬程高頻電源變換技術,可以在世界各地的交流市電電網上使用.輸入電壓220伏時最大輸出功率4瓦,輸入電壓降低,最大輸出功率也按比例降低,輸入電壓為110伏時最大輸出功率只有2瓦.輸入端和輸出端全隔離,觸摸輸出端不會有觸電危險.模塊封灌制做,能夠在大濕度,高粉塵,強震動等惡劣環境下使用.模塊內部有電磁輻射抑制電路,高頻干擾小.內部有短路保護功能,輸出端短路模塊不會損壞.
為了使電路結構簡潔,體積小,成本低,模塊沒有使用精度高的隔離反饋式穩壓控制電路,而是使用的間接檢測式穩壓控制電路,因此,負載加重時輸出電壓會下降,但輸入電壓的大幅度變化對輸出電壓沒有影響.
    LED-H4W電源變換模塊優異的性能,小巧的體積,低廉的價格,將為L(zhǎng)ED燈產品的推廣應用和真正的市場化運作創造有利條件.

LED-H4W模塊技術指標
交流輸入電壓     AC 90----253V
空載輸出電壓     DC  空載 4.8V;空載 3.3V
輸出功率         4W(220V);2W(110V)
短路電流         <1A
使用環境溫度     –20----50
使用環境濕度     >95%
外形尺寸         19.5x22.5x32mm

使用方法
模塊有4個引腳,兩個輸入引腳接交流市電,兩個輸出引腳接負載.可以驅動一個3瓦的發光管或者最多并聯驅動3個1W的發光管,使用時要根據情況在每個發光管上串聯一個0.47—3歐姆的電阻限流,如果用于驅動普通20mA的小功率發光二極管,最多可以并聯驅動50個.

深圳勁升迪龍電子技術有限公司
聯系人:馮旭升    聯系電話:0755-83896667—200,13826550467
Email:fxusheng@yahoo.Con.cn;fxusheng@163.com

要用變壓器嗎?

能提供放在25螺口中的嗎?

不行.如果按1瓦做也許有希望.

我是supertex代理,HV9910有一種DEMO可以做在燈頭內,交流輸入,驅動1W以上LED,我有客戶已經做出來了!你有聯系方式嗎?或者可以聯系我:
Jessica Zhou
Field Sales Engineer-South China
Nu Horizons Electronics Asia Pte Ltd
Tel  :  86-755-8219 8303
Fax  :  86-755-8219 0980
Cell :  86-134-8089 3939
Mail :  jezhou@nuhorizons.com.sg
Web  :  www.nuhorizons.com
        www.nuhorizons.cn

你好!請教LNK306 作Buck-Boost接法,

⊕85~265V AC power source
⊕>90% efficiency.
⊕Controller for constant current power LED driver.
⊕Application from a few mA to > 2A LED driving current.
⊕LED string from one to hundred diodes.
⊕Precision operation frequency.
⊕Up to 300KHz precision operation frequency
⊕SO-8 package.
⊕AC/DC LED driver
⊕Lighting
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1115518966.gif');}" onmousewheel="return imgzoom(this);">
********************************************
Micro Bridge Technology Co.,Ltd.
Tel: 86-755-83991588-5528
http://www.micro-bridge.com

1w的我已經做出來了,成本我想都比你們的低,能放在GU10、E27的燈頭上.現在我想做3w的不知各位老大有什麼方案?

高壓84-265V PCB是直徑25X12mm  低壓8-30VDC  PCB的體積是12X16X12mm   聯系人唐俊濤0755-81260026

9910 1w的沒問題,但是3w就不知道了.不知有沒有成功案例?

我們有的LED driver不只是HV9910,還有:
HV9921 / HV9922 / HV9906/ HV9903 / SR03 / CL1 等,
應用場所:汽車尾燈,交通信號燈,1W,3W,5W等大功率LED照明,射燈,地埋燈,護欄燈等.
按客戶對功能的需求采取不同的方案,成本也是有區別的.你可以給我留個電話嗎?我們會有FAE給你推薦最好的方案!

周婷(Jessica)
0755-82198303
jezhou@nuhorizons.com.sg

能否把相關資料發一份給我
1W3W5W的方案
電話:05925937377
FAX:05925937080
Email:z.t.h@126.com

我公司有代理SUPERTEX的IC,現在有用HV9910,HV9921/2做成電源銷售,希望能夠幫到你!代表產品有三款:一、8-30DC輸入,驅動一顆白色1W的,電源最小體積12X16X10mm,效率超過80%;二、84-265VAC輸入,最多可以串聯64PCS1WLED,串聯一顆的最小體積現成的有直徑25.3X12mm,效率80%;三、燈杯和球泡燈,現用HV9921/2做成小體積高效率的產品,詳情請來電咨詢:13560730530唐俊濤

你好,我對您的產品有興趣,本公司是從事1-3W LED的廠家,在寶安這邊,您能先給點您的產品信息給我嗎.謝謝!leten@126.com

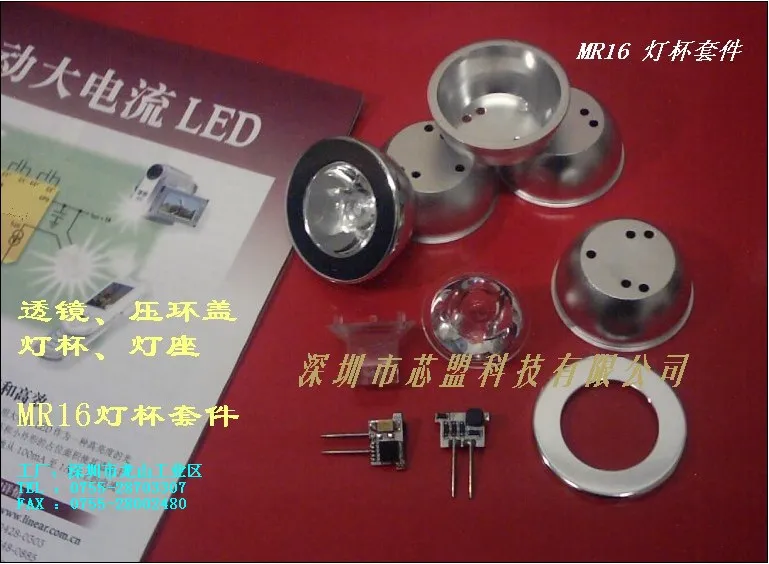

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1134974746.jpg');}" onmousewheel="return imgzoom(this);">

能否傳一套資料呀
  TEL:05192115250
