開關電源AZ431陰極電壓為2V,也能正常工作,不明白,求答案

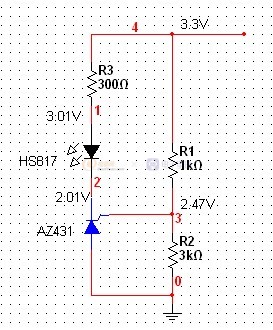

最近看公司一款開關電源,如圖所示,在3.3V輸出端取樣,測得各點電壓如圖所示,我不明白的是AZ431陰極電壓小于2.5V,電路竟然也可以工作,參考輸出為2.47V,請知道原因的解釋一下,謝謝!并且這個電路流過陰極電流小于1mA,而AZ431建議最小工作電流為1mA,請問這樣工作有什么不好的地方?
全部回復(13)
正序查看
倒序查看
zhenxiang
LV.10
2
2008-12-01 20:42
能穩壓輸出但是不穩定,因?yàn)楣ぷ麟娏魈×?你測下負載效應和源效應就能看出問題了
0
回復
2008-12-01 21:22
@zhenxiang
能穩壓輸出但是不穩定,因?yàn)楣ぷ麟娏魈×?你測下負載效應和源效應就能看出問題了
對,我有問過一個老員工,他說這個電源容易出現自激.但是我還是不明白為什么可以穩定輸出呢?431那個參考電壓是怎么來的?跟陰極電壓沒有關系嗎?
0
回復
yyf761009
LV.4
4
2008-12-02 11:47
@jiangzebin
對,我有問過一個老員工,他說這個電源容易出現自激.但是我還是不明白為什么可以穩定輸出呢?431那個參考電壓是怎么來的?跟陰極電壓沒有關系嗎?
把300歐電阻改小一點可以好點,和電壓無關,只和電流有關.
0
回復
hodys
LV.4
5
2008-12-02 16:58
@yyf761009
把300歐電阻改小一點可以好點,和電壓無關,只和電流有關.
TL431與PC817的應用.pdf
0
回復
2008-12-02 19:27
@hodys
TL431與PC817的應用.pdf
這份資料我看過,就是因?yàn)榭戳怂潘闶潜容^了解了TL431的,也才會產生這樣的疑問
0
回復
楚天?
LV.8
7
2008-12-03 06:59
只要參考端電壓是2.5V,陰極電壓能夠保證內部運放工作就成.
0
回復
2008-12-03 09:39
@yyf761009
把300歐電阻改小一點可以好點,和電壓無關,只和電流有關.
建議使用TL432 基準電壓為1.25V
0
回復
yuyan
LV.9
9
2008-12-03 19:21
@楚天?
只要參考端電壓是2.5V,陰極電壓能夠保證內部運放工作就成.
沒什么問題
0
回復
evdi
LV.6
10
2008-12-03 21:43
@yuyan
沒什么問題
TL431的陰極電壓沒有說一定等與2.5V,除非你將3端接到2端.2端只是為了將3端電壓的變化值進行放大而已.2端電壓的變化會影響流過光耦電流的變化,進而反饋到初級
0
回復
jiangzebin
LV.2
11
2008-12-04 21:52
@evdi
TL431的陰極電壓沒有說一定等與2.5V,除非你將3端接到2端.2端只是為了將3端電壓的變化值進行放大而已.2端電壓的變化會影響流過光耦電流的變化,進而反饋到初級
原來這樣啊,我還以為是TL431要正常工作的話,陰極電壓要大于2.5V才行
0
回復
zhenxiang
LV.10
12
2008-12-05 20:37
@evdi
TL431的陰極電壓沒有說一定等與2.5V,除非你將3端接到2端.2端只是為了將3端電壓的變化值進行放大而已.2端電壓的變化會影響流過光耦電流的變化,進而反饋到初級
不明白什么意思
0
回復
hswic
LV.2
13
2009-05-27 23:09
此帖已被刪除
0
回復
evdi
LV.6
14
2009-06-16 21:20
@zhenxiang
不明白什么意思
K端與R端內部電路反接二極管,當K端電壓小于R端時,二極管會導通.
